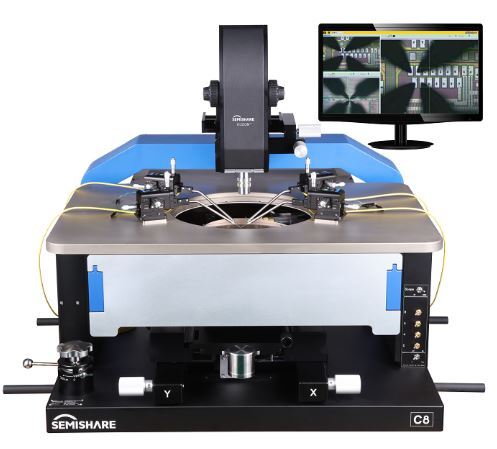

Зондовая станция C8 выделяется надежной механической системой, стабильной платформой и высокой производительностью. Она отличается эргономичным дизайном, удобством в управлении, поддержкой многофункциональных обновлений и широкими возможностями, позволяющими выполнять комплексные задачи с высокой точностью и эффективностью.

Станция C8 разработана для работы в условиях экстремальных температур, демонстрируя стабильность и надежность как при высоких, так и при низких температурах. Благодаря интуитивно понятному интерфейсу и гибкой настройке параметров, C8 подходит для широкого круга применений, облегчая адаптацию под специфические требования. Высокий уровень надежности и долговечность компонентов делают эту станцию оптимальным выбором для профессионалов, которым требуется надежное оборудование для работы в сложных климатических условиях.

Особенности и преимущества Semishare C8

• Мобильная платформа пневматического типа имеет функцию быстроходного патрона, может удовлетворять потребностям эффективного ручного тестирования с помощью соответствующего газового поплавкового выключателя, обеспечивает три вида метода быстрого перемещения;
• Трехступенчатая подъемная платформа для основания иглы; платформа для игольчатого седла может быстро подниматься и опускаться (0,300 мкм, 3 мм) + точная регулировка (40 мм, разрешение перемещения 2 ~ 5 мкм);
• Встроенная система концентрического фокусного хода с 3-кратным увеличением, трехскоростным фокусным расстоянием (внутренний оптический зум: 0.6:1；2.5:1；9:1); конструкция экранирующей полости, обеспечивающая наилучший уровень шума и низкий ток утечки;
• Удерживает образец в среде азота или повышенного давления при низкой температуре без образования глазури, а уникальная конструкция продувки полости предотвращает криогенное образование глазури.

Применение

Зондовые станции C8 применяются главным образом в производстве и исследованиях интегральных схем, светодиодов, ЖК-дисплеев, солнечных элементов и полупроводниковых устройств. Они используются для тестирования IC, LD, LED, PD, а также для проверки печатных плат и проведения радиочастотных тестов в условиях высоких и низких температур.

Патрон
• Размер и угол поворота: 6 дюймов, вращение на 360 °;
• Диапазон перемещения по оси X-Y: 8" х 8";
• Разрешение перемещения: 1 мкм;
• Обмен пробами: механизм быстрого выдвигания патрона для смены образца;
• Фиксированный режим отбора проб: вакуумная адсорбция;
• Электрическая конструкция: поверхность патрона электрическая плавающая с адаптером типа "банан", может использоваться в качестве заднего электрода.

Микропозиционеры
• Диапазон перемещения по X-Y-Z: 12 мм-12 мм-12 мм/8 мм-8 мм-8 мм;
• Механическое разрешение: 10 мкм / 2 мкм / 0,7 мкм / 0,1 мкм;
• Точность утечки тока: коаксиальная 1Па /В при 25 °C; трехосная 100 fA /В при 25 ° C; трехосная 10Па при 3 кВ при 25 ° C; условия испытания: сухая среда с защитой от заземления (точка росы воздуха ниже -40 ° C);
• Кабельные разъемы: банановая головка / зажим "Крокодил" / коаксиальный / трехосный / SMA / K

Микроскоп
• Диапазон перемещения: Ось X-Y: 2 "x 2", ось Z: 50,8 мм
• Переключение режима объектива: наклон микроскопа на 30° вручную с помощью рычага;
• Увеличение: 16 ~ 100X / 20 ~ 4000X;
• Спецификация объектива: окуляр: 10X; объектив: 5X, 10X, 20X, 50X;
• ПЗС-пиксели: 50 Вт (аналоговая) / 200 Вт (цифровая) / 500 Вт (цифровая).

Валик
• O-образный валик: доступно 10 микропозициониров;
• Диапазон перемещения и регулировка: валик можно быстро поднимать и опускать на 6 мм с функцией автоматической блокировки; валик может быть точно настроен вверх и вниз с точностью до 25 мм с разрешением 1 мкм.
