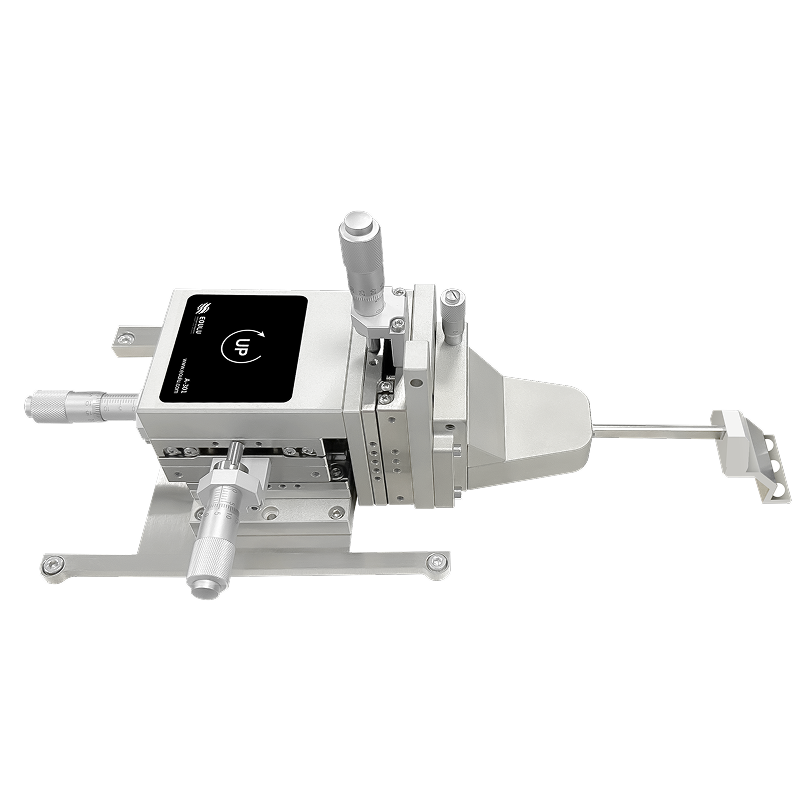

Модель A-301 относится к классу High Performance позиционеров и предназначена для самых требовательных задач радиочастотного on-wafer тестирования. В отличие от магнитных моделей, A-301 жестко фиксируется к платформе зондовой станции через монтажные отверстия в основании. Это исключает случайные смещения во время измерений и значительно повышает стабильность позиции зонда, что критично при работе на сверхвысоких частотах.

Увеличенное основание (113,3×142,5 мм) придает конструкции дополнительную жесткость и позволяет выдерживать вес громоздких ВЧ-зондов или нескольких кабелей. Три координатных винта обладают ультра-точной подачей < 2 мкм, что даёт возможность тонкой юстировки пробника на миниатюрных контактных площадках без рывков. A-301 ориентирован на установку с восточной или западной стороны образца (ориентация Восток/Запад).

В конструкции предусмотрен поворотный механизм (θ-ось) и фиксируемое плечо пробника, обеспечивая полную свободу настройки положения ВЧ-зонда. Кроме того, имеются крепления для кабеля, позволяющие аккуратно организовать тракт сигналов и устранить натяжения. Сфера применения A-301 — микроволновые измерения, где требуется непревзойденная точность и повторяемость: например, характеризация устройств в диапазоне до десятков ГГц, измерения очень малых сигналов на фоне шума, калибровка через опорные структуры и т. д. Благодаря bolt-down креплению, A-301 обеспечивает высокую стабильность при длительных тестовых сериях - в частности, полезно для прогонов, чувствительных к термодрейфу или механическому дрожанию. Это делает A-301 предпочтительным выбором для экспертов, которым важна максимальная надежность позиционирования и минимальные погрешности при ВЧ и смешанных сигнальных измерениях.

Ключевые особенности

✔ Разрешение перемещения менее 2 мкм — высокая точность регулировки позволяет избежать ошибок в позиционировании.
✔ Компактные размеры (113.3 мм х 142.5 мм) — экономия рабочего пространства без ущерба для точности измерений.
✔ Винтовое крепление — простая и быстрая установка, исключающая смещение во время работы.
✔ Ход по осям X/Y/Z — 12,5 мм — гибкость настройки для различных измерительных задач.

Области применения

Микроволновые измерения высокой точности: on-wafer тестирование ВЧ/СВЧ компонентов (смесителей, усилителей мощности, фильтров) на частотах, требующих жесткой механической стабильности, включая диапазоны Ku, Ka, mmWave до ~50 ГГц (в сочетании с соответствующими пробниками).

Измерения с низким уровнем сигнала: характеризация шумовых параметров, утечек или изоляции между портами — где даже небольшое перемещение щупа может исказить результат. Bolt-down крепление A-301 обеспечивает постоянство контакта для достоверности таких измерений.

Калибровка и метрология: использование в качестве эталонного позиционера при калибровке систем зондирования (SOLT, TRL и др. на калибровочных структурах), когда требуется гарантированно повторяемое расположение зондов между измерениями.

Многоконтактное тестирование RF + DC: одновременное применение A-301 для RF сигналов и дополнительных позиционеров для DC смещений на одном образце, где A-301 фиксируется в ключевом ВЧ-порте, обеспечивая стабильность, а другие (магнитные) могут переставляться по мере необходимости.

Bolt-down крепление (винтовое). В отличие от магнитных моделей, A-301 крепится болтами к столу. Это существенно повышает устойчивость: позиционер не сдвинется при любом внешнем воздействии. Подходит для тяжелых зондовых головок.
