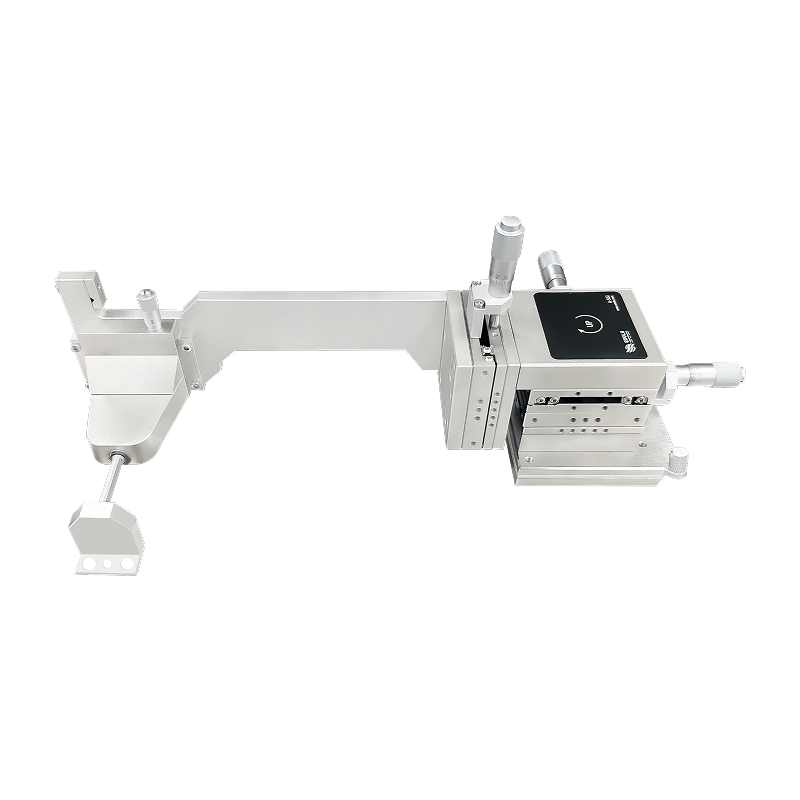

Позиционер A-502 дополняет линейку высокопроизводительных ВЧ-манипуляторов Eoulu, предлагая вариант с ориентацией Север /Юг. Конструктивно и функционально он эквивалентен модели A-501: тот же микрометрический узел с разрешающей способностью ~2 мкм, одинаковый рабочий ход по осям и идентичная схема магнитного крепления. Отличие заключается в геометрии: A-502 сконфигурирован для размещения передней или задней части зондовой станции. Это означает, что при использовании, например, двух A-501 по бокам DUT, модель A-502 может быть добавлена спереди или сзади, обеспечивая подключение еще одного ВЧ-пробника под другим углом. Такой набор из трех-четырех позиционеров позволяет реализовать комплексное зондирование многовыводных устройств (например, 4-портовых).

A-502 имеет крепкую магнитную базу и массу, достаточную для удержания высокочастотного зонда без дрожания. Магнитная фиксация дает возможность быстро переустанавливать позиционер, что может потребоваться при изменении конфигурации тестирования или замене пластин. С A-502 легко интегрировать DC-пробники: его можно убрать после настройки ВЧ-сигнала и освободить пространство для манипуляторов DC, а затем вернуть точно в прежнее положение благодаря меткам или ограничителям на столике. В целом, A-502 расширяет гибкость системы зондирования, сохраняя высокий класс точности high-end серии.

Ключевые особенности

✔ Высочайшее разрешение. Идентичная A-501 система микроперемещений с минимальным шагом около 2 мкм гарантирует прецизионную подстройку положения щупа по всем трем осям.

✔ Быстросъемное магнитное основание. За счет магнита позиционер легко устанавливается и снимается. Это упрощает изменение конфигурации обвеса прибора и не требует инструментов — достаточно установить на стальную пластину столика.

✔ Ориентация North/South. Конструкция приспособлена для размещения в передней или задней части рабочей области. Это позволяет подключить СВЧ зонд со стороны оператора или с противоположной стороны, дополняя боковые позиционеры (Север/Юг).

Области применения

4-портовые S-параметрические измерения: одновременное зондирование устройств с четырьмя портами (например, дифференциальные усилители или смесители с двумя входами и двумя выходами) — использование пары A-501 (для портов слева/справа) и пары A-502 (спереди/сзади) обеспечивает полный доступ.

Комплексное тестирование 5G-оборудования: при измерении ВЧ-модулей или чипов 5G диапазона (до 5 ГГц) может потребоваться подключение нескольких антенн и линий — A-502 в связке с другими позиционерами позволяет гибко выстраивать такую конфигурацию, быстро меняя расположение пробников между испытаниями разных сценариев.

Смешанные RF/DC эксперименты: когда к испытательному устройству нужно подвести как высокочастотные сигналы, так и несколько линий питания/управления, A-502 обеспечивает один из каналов высокочастотного ввода, легко сосуществуя с DC-позиционерами благодаря магнитной мобильности.

Держатель ВЧ-пробника с θ-настройкой
Предусмотрено крепление для коаксиального разъема пробника, позволяющее зафиксировать его под нужным углом, а также регулировка по θ-оси для точной ориентации иглы. Наличие специального переключателя магнитного основания позволяет в любой момент переместить позиционер для тонкой подстройки, а затем снова закрепить.
