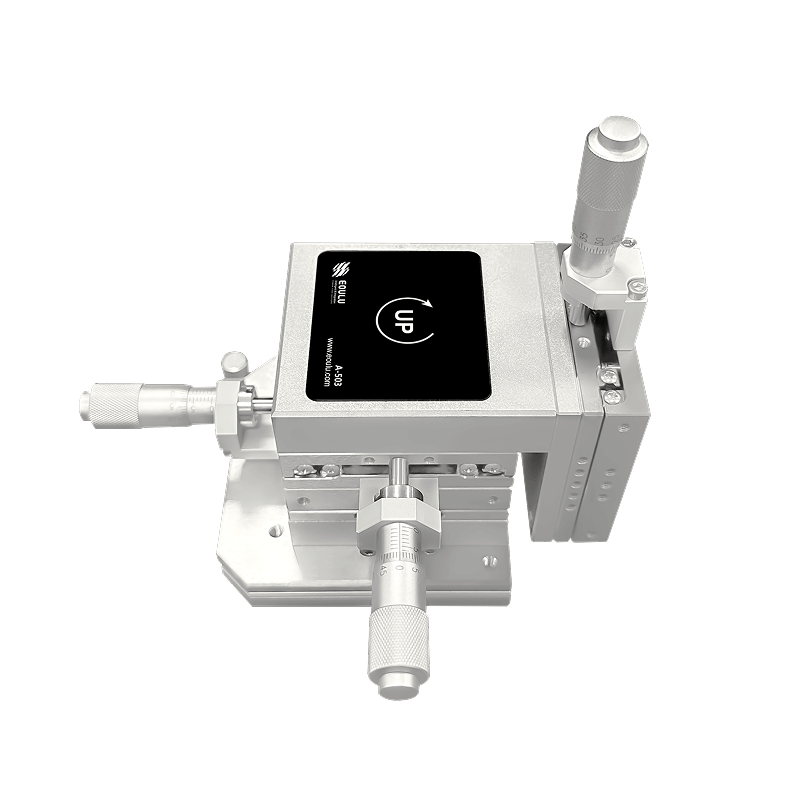

Позиционер A-503 расширяет возможности DC-зондирования благодаря сочетанию высокой механической точности и модульности. Относясь к High Performance DC серии, он имеет усовершенствованные микрометрические винты, обеспечивающие разрешение перемещения менее 2 мкм - это важно при наводке зондов на очень малые контакты или при работе с токами пикового диапазона, где стабильность позиции влияет на измерение. Диапазон перемещений по X, Y, Z осям стандартен (по 12,5 мм), покрывая большинство задач на пластине.

Магнитное основание увеличенного размера (83×83 мм) придает A-503 повышенную устойчивость по сравнению с компактными моделями, сохраняя при этом удобство быстрой фиксации на столике. Важной особенностью A-503 является встроенный адаптер (поставка в комплекте), который расширяет совместимость позиционера с различными держателями зондов или разъемами. Конструкция ориентирована на Северное/Южное положение, что упрощает использование A-503 совместно с RF-позиционерами, устанавливаемыми сбоку.

A-503, будучи DC-прибором, не содержит специальных ВЧ элементов (таких как держатели коаксиалов), вместо этого его адаптер рассчитан на стандартные зонды для измерения токов и напряжений. Область применения охватывает тонкие измерения ток-напряжение, емкость-напряжение, сопротивлений и других параметров материалов, где требуется максимальная точность наведения и минимальный дрейф. За счет жесткости конструкции A-503 обеспечивает стабильный контакт в течение длительного времени, что полезно, например, при измерениях утечек с интегрированием сигнала. В целом, A-503 является идеальным выбором для метролого-параметрических лабораторий, требующих высокой точности DC-зондирования с возможностью адаптации под специализированные задачи.

Ключевые особенности

✔ Субмикронная точность < 2 μm. Высокоточные винты обеспечивают в 2,5 раза более тонкий шаг, чем у моделей базового уровня, позволяя уверенно позиционировать иглы на микроразмерные контакты без рывков.

✔ Быстросъемное магнитное основание. За счет магнита позиционер легко устанавливается и снимается. Это упрощает изменение конфигурации обвеса прибора и не требует инструментов — достаточно установить на стальную пластину столика.

✔ Гибкость ориентации и совместимости. Предполагается использование спереди/сзади (Север/Юг) на зондовой станции, но при необходимости A-503 может быть размещен и сбоку. Универсальный характер крепления и адаптера делает его совместимым с большинством измерительных установок и других позиционеров в системе.

Области применения

Точные параметрические измерения: аналитические лаборатории и отделы разработки, проводящие характеризацию транзисторов, диодов, MEMS-датчиков и других устройств, где необходима максимальная точность позиционирования при измерениях утечек, пороговых напряжений, емкостей переходов и т. п.

Многоконтактные DC измерения: использование адаптера для установки двух и более зондов на одном позиционере для одновременного касания соседних контактов (например, Kelvin-пробы для прецизионного измерения сопротивления), либо удержание специального сенсора (температурного, оптического) рядом с электрическим пробником.

Смешанные испытания в одном пробеге: когда на одной пластине выполняется как ВЧ (RF), так и DC тестирование — A-503 благодаря своему формату Северный/Южный может взять на себя DC-контакты (питание, управление), в то время как RF-позиционеры расположены слева/справа. Его высокая точность гарантирует, что DC-зонд попадет точно на нужную площадку даже в плотно упакованной контактной площадке.
