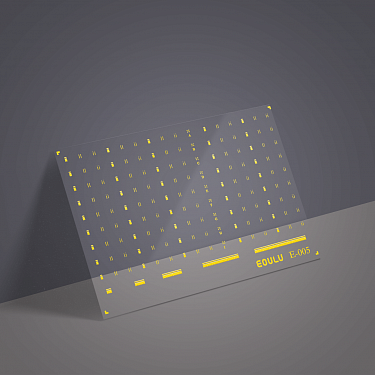

E-005 — компактная калибровочная пластина для однопортовых калибровок в конфигурации GS/SG с небольшим шагом зонда (100−250 мкм) и рабочей частотой до 40 ГГц. Эта модель удобна для высокоточных измерений на чипах и структурах с мелкими контактными площадками, когда требуется калибровка одного порта или два порта с односторонними зондами.
Преимущества E-005
- Предназначена для пробников с конфигурацией GS/SG при малом межигловом расстоянии (100−250 мкм).
- Обеспечивает точную калибровку на частотах до 40 ГГц для микросхемных и модульных применений.
- Содержит полный комплект стандартов для 1-портовой SOLT-калибровки и соединение для 2-портовой калибровки в раздельной конфигурации.
Полный набор необходимых 1-портовых и 2-портовых калибровочных стандартов в заданной конфигурации обеспечивает точность измерений.
| Параметр | Значение |
|---|---|
| Материал подложки | Высокочастотная керамика (Al2O3) |
| Поддерживаемый шаг (Pitch) | 100–250 мкм |
| Конфигурация контактов | GS/SG (сигнал–земля) |
| Диапазон частот | до 40 ГГц |
| Калибровочные стандарты | Open, Short, Load (1-портовые); Thru (GS–SG) |
| Размер пластины | ≈ 20 × 14 мм |
