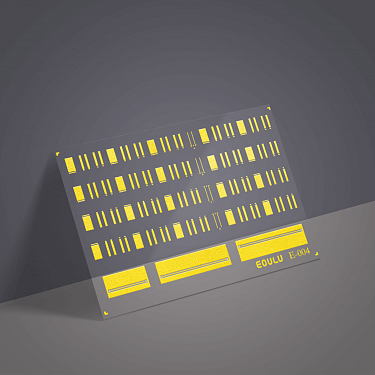

E-004 — калибровочная пластина, предназначенная для одноточечных (1-портовых) калибровок в конфигурации GS/SG с большим шагом зонда (до 1250 мкм) и рабочей частотой до 40 ГГц. Она рассчитана на случаи, когда пробник имеет одну сигнальную и одну заземляющую иглу, что часто встречается при измерениях отдельных ВЧ-структур или транзисторов.
Преимущества E-004
- Оптимизирована для конфигураций GS/SG — калибровка пробников с одной сигнальной иглой и землей.
- Поддержка большого шага контактов (250−1250 мкм) для работы с крупными контактами мощных приборов.
- Рабочий диапазон частот до 40 ГГц, покрывающий важные диапазоны для радиочастотных устройств (L, S, C, X, Ku).
Полный набор необходимых 1-портовых и 2-портовых калибровочных стандартов в заданной конфигурации обеспечивает точность измерений.
| Параметр | Значение |
|---|---|
| Материал подложки | Керамика высокоеёмкостная (Al2O3) |
| Поддерживаемый шаг (Pitch) | 250–1250 мкм |
| Конфигурация контактов | GS/SG (сигнал–земля) |
| Диапазон частот | до 40 ГГц |
| Калибровочные стандарты | Open, Short, Load (1-портовые); Thru (GS–SG) |
| Размер пластины | ≈ 20 × 14 мм |
