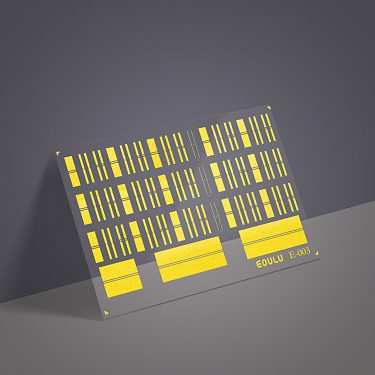

E-003 — калибровочный субстрат для конфигурации GSG, рассчитанный на увеличенный шаг зонда (до 1250 мкм) при сохранении рабочих частот до 67 ГГц. Эта модель предназначена для калибровки измерений на компонентах с крупными контактными площадками или разнесенными точками подключения, где требуется большой интервал между зондами.
Преимущества E-003
- Широкий диапазон шага контактов — от 250 до 1250 мкм, идеален для калибровки крупных контактных структур.
- Поддержка частот до 67 ГГц для точной калибровки даже на больших масштабах связей.
- Универсальность конфигурации GSG — подходит для стандартных SOLT-калибровок на 2-портовых измерениях.
Возможность интеграции в автоматизированные системы калибровки Eoulu или использования с любыми ВЧ-анализаторами вручную.
| Параметр | Значение |
|---|---|
| Материал подложки | Высокочастотная керамика (Al2O3) |
| Поддерживаемый шаг (Pitch) | 250–1250 мкм |
| Конфигурация контактов | GSG (земля–сигнал–земля) |
| Диапазон частот | до 67 ГГц |
| Калибровочные стандарты | Open, Short, Load, Thru (SOLT) |
| Размер пластины | ≈ 20 × 14 мм |
