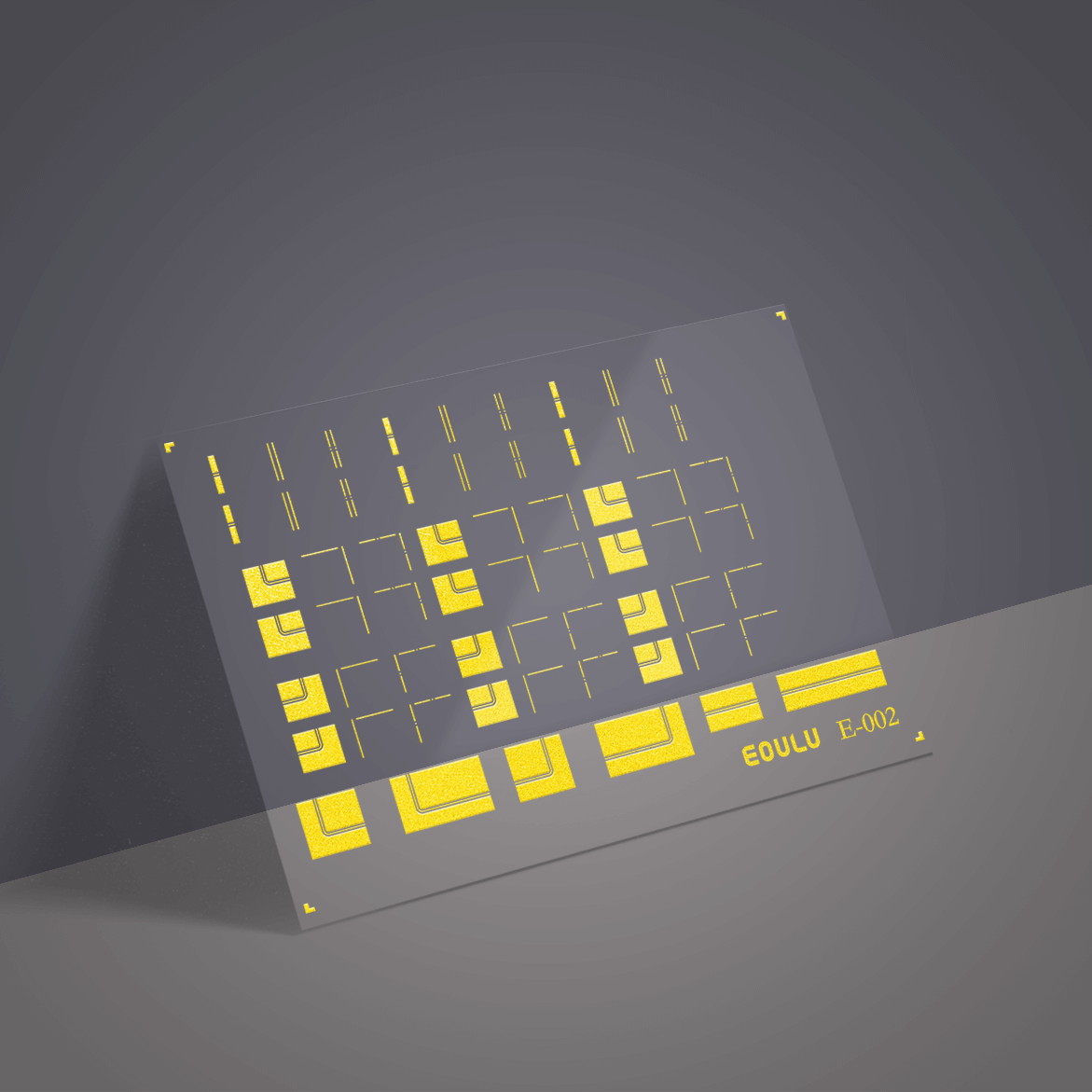

E-002 — калибровочная пластина расширенной универсальности для GSG-пробников, поддерживающая больший шаг зонда (до 400 мкм) и имеющая дополнительные структуры для калибровки при ортогональном расположении пробников. Поддерживаемый частотный диапазон — до 67 ГГц, что делает ее подходящей для большинства СВЧ-приложений.
Преимущества E-002
- Расширенный диапазон шага пробников — от 100 до 400 мкм для поддержки крупноплощадных контактов.
- Частотный диапазон до 67 ГГц обеспечивает высокоточную калибровку.
- Дополнительный сквозной стандарт под прямым углом (Right Angle) для гибкой калибровки нестандартных конфигураций пробников.
Совместима с ПО futureCal для автоматической калибровки, экономя время и снижая риск ошибок оператора.
| Параметр | Значение |
|---|---|
| Материал подложки | Высокочастотная керамика (Al2O3) |
| Поддерживаемый шаг (Pitch) | 100–400 мкм |
| Конфигурация контактов | GSG (земля–сигнал–земля); имеется сквозной переход под 90° |
| Диапазон частот | до 67 ГГц |
| Калибровочные стандарты | Open, Short, Load, Thru (вкл. прямой и угловой) |
| Размер пластины | ≈ 20 × 14 мм |
