О товаре:

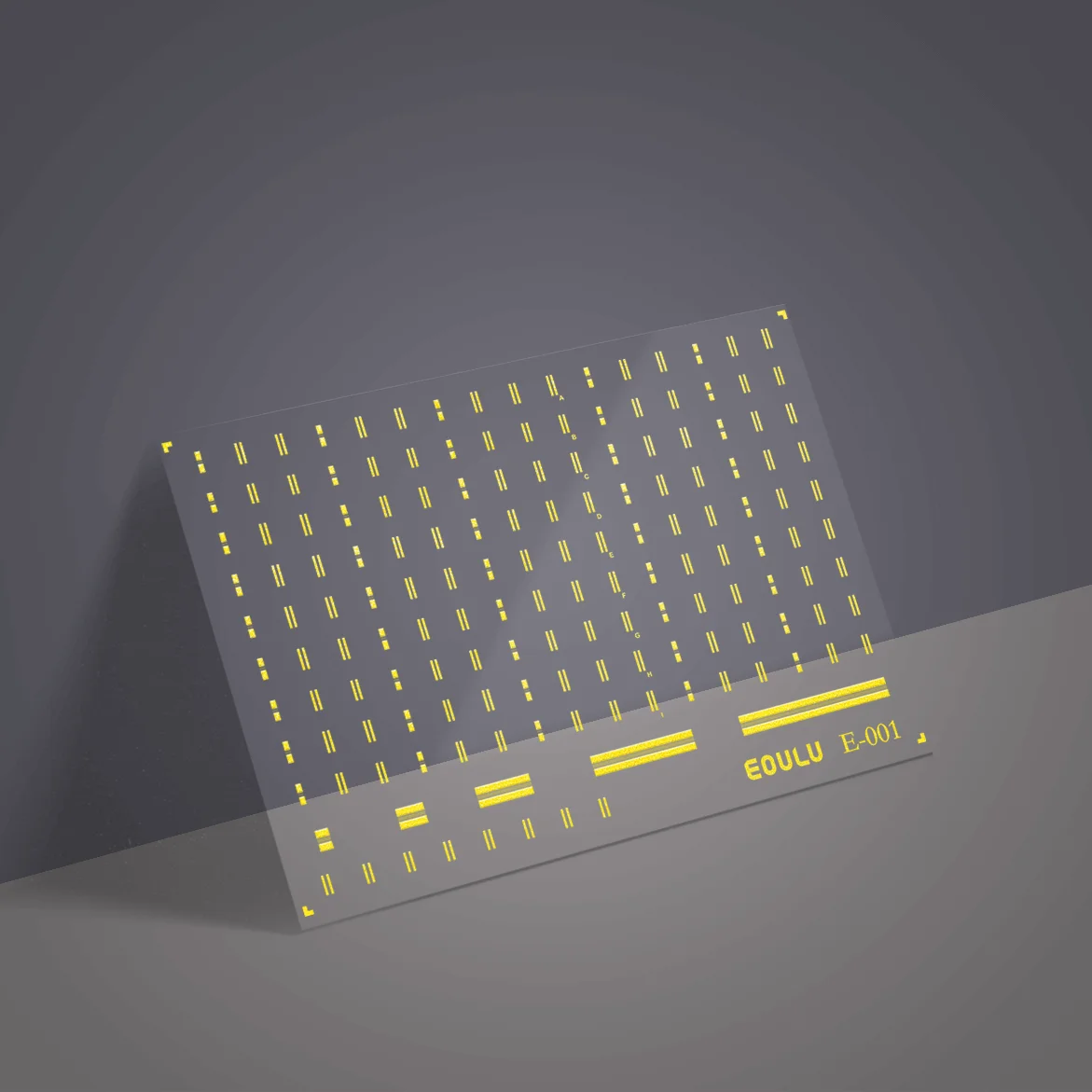

E-001 — базовая калибровочная пластина для высокочастотной on-wafer калибровки (калибровки на пластине) с конфигурацией контактов GSG. Она поддерживает шаг зонда от 100 до 250 мкм и частоты вплоть до 67 ГГц, обеспечивая точную калибровку двухпортовых измерений на большинстве стандартных печатных плат и подложек.
E-001 — базовая калибровочная пластина для высокочастотной on-wafer калибровки (калибровки на пластине) с конфигурацией контактов GSG. Она поддерживает шаг зонда от 100 до 250 мкм и частоты вплоть до 67 ГГц, обеспечивая точную калибровку двухпортовых измерений на большинстве стандартных печатных плат и подложек.
Актуальность цен и наличие уточняйте у менеджера
В корзину
Модель E-001 изготовлена из высококачественной высококачественной керамики с прецизионными металлизированными площадками стандартов. Она содержит полный набор калибровочных стандартов – открытая цепь, короткое замыкание, согласованная нагрузка 50 Ом и сквозное соединение – выполненных в конфигурации GSG (земля–сигнал–земля). Это позволяет выполнять SOLT-калибровку (Short-Open-Load-Thru) непосредственно на пластине, минимизируя погрешности измерений в тракте от анализатора до наконечников зондов. E-001 рассчитана на работу в диапазоне до 67 ГГц, что покрывает основные СВЧ-диапазоны (Ku, K и ближе к Ka) для измерения параметров S. Пластина совместима с большинством моделей векторных анализаторов цепей ведущих производителей (Keysight, R&S, Anritsu и др.) при использовании соответствующих методов калибровки. Благодаря поддержке автоматизированного программного обеспечения futureCal от Eoulu, возможно упрощение и ускорение процесса калибровки.
Преимущества E-001
Преимущества E-001
- Поддержка частот до 67 ГГц для точной калибровки ВЧ/СВЧ измерений
- Подходит для микрозондов с типом контактов GSG и шагом от 100 до 250 мкм, охватывая популярный стандарт 150 мкм.
- Высокая стабильность за счёт прочной керамической подложки и качественной металлизации.
- Полный набор стандартов SOLT на пластине обеспечивает высокую точность и повторяемость калибровки.
Совместима с ПО futureCal для автоматической калибровки, экономя время и снижая риск ошибок оператора.
| Параметр | Значение |
|---|---|
| Материал подложки | Высокочастотная керамика (Al2O3) |
| Поддерживаемый шаг (Pitch) | 100–250 мкм |
| Конфигурация контактов | GSG (земля–сигнал–земля) |
| Диапазон частот | до 67 ГГц |
| Калибровочные стандарты | Open, Short, Load, Thru (SOLT) |
| Размер пластины | ≈ 20 × 14 мм (без учета держателя) |
Все покупки на сайте осуществляются с помощью безналичной оплаты.
Все платежи для физических лиц осуществляются через сервис Paykeeper.
Также возможно оформление счета для оплаты от юридического лица (мы работаем с НДС).
Подробная информация на странице «Условия оплаты».
Мы доставляем грузы несколькими транспортными компаниями, подробнее узнать о которых вы можете в разделе «доставка».
Выбрать вариант доставки вы можете при оформлении заказа на сайте, либо связавшись с менеджером
Срок поставки менеджер уточнит после оформления заявки.
Компания Eoulu — китайский производитель высокоточного оборудования для тестирования полупроводников. Eoulu занимается разработкой зондовых станций, высокочастотных (ВЧ, RF) и постоянных (DC) пробников, проб-карт, а также программного обеспечения для автоматизации тестирования и обработки данных. Вся продукция компании отличается высокой точностью измерений и соответствует международным стандартам, включая SEMI и ISO.
