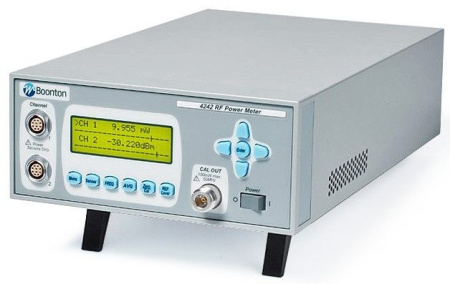

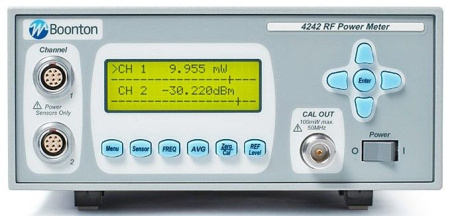

Блок цифровой индикации измерителя мощности для подключения датчиков мощности, выход калибратора 50 МГц, от –60 до 20 дБм, автоматическая калибровка усиления и установка нуля, ввод поправочных коэффициентов.
-
Диапазон частот от 10 кГц до 40 ГГц (в зависимости от датчика).
-
Динамический диапазон 90 дБ (в зависимости от датчика).
-
Измерение мощности в диапазоне -70…44 дБм (зависит от датчика).
-
Количество каналов: 1.
-
Интерфейс: GPIB, RS-232.
| Параметр | Значение |
| Индикаторный блок | |
| Количество каналов | 1 |
| Скорость измерений | 200 измерений в секунду |
| Диапазон частот | От 10 кГц до 40 ГГц (в зависимости от датчика) |
| Диапазон мощностей | От –70 дБм до +44 дБм (в зависимости от датчика) |
| Память | Автоматическое считывание калибровочных коэффициентов с пробников |
| Динамический диапазон | До 90 дБ с диодными датчиками |
| До 50 дБ с термоэлектрическими датчиками | |

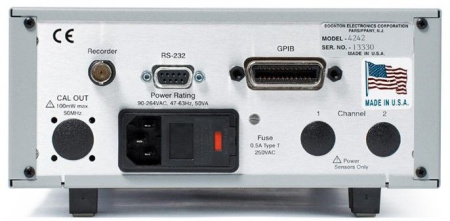

| Входы | Стандартное исполнение: разъемы на передней панели |
| Опционально: разъемы на задней панели | |
| Выходы | Калибратор: разъем CAL OUT, 0 дБм, 50 МГц, от –60 до 20 дБм |
| Регистратор: разъем BNC на задней панели RECORDER, от 0 до 10 В (1 MОм) | |
| Эмуляция | 4220A, 4230A, HP437, 438 |
| Дисплей | 20 символов Х 4 строки, ЖКИ, линейная шкала |
| Ед. измерения | W, mW, μW, nW, dBm, dBr |
| Переключение пределов | Авто или ручное |
| Фильтр | Время фильтрации до 20 секунд с шагом 0,05 с |
| Установка нуля | Автоматически вычисляется, сохраняется и применяется коррекция нуля для каждого предела |
| Калибровочный коэффициент | -3 дБ…+3 дБ с шагом 0,01 дБ |
|
Погрешность |
|
| Инструментальная погрешность | 0,2 % от полной шкалы |
| Погрешность калибратора | Температура: от 0 до +20° |
| 0 дБм ±0,055 дБ (1,27 %) | |
| От +20 до –39 дБм ±0,075 дБ (1,74 %) | |
| От –40 до –60 дБм ±0,105 дБ (2,45 %) | |
|
Датчики мощности (опция) |
|
| Диодные коаксиальные | 51071A: 10 МГц…26,5 ГГц, -70 дБм…+20 дБм |
| 51072А: 30 МГц…40 ГГц, -70 дБм…+20 дБм | |
| 51075А: 500 кГц…18 ГГц, -70 дБм…+20 дБм | |
| 51077A: 500 кГц…18 ГГц, -60 дБм…+30 дБм | |
| 51079А: 500 кГц…18 ГГц, -50 дБм…+40 дБм | |
| Термоэлектрические коаксиальные | 51100 (9E): 10 МГц…18 ГГц, -20 дБм…+20 дБм |
| 51200: 10 МГц…18 ГГц, 0 дБм…+37 дБм | |
| Специализированные | 51011 (EMC): 10 кГц…8 ГГц, -60 дБм…+20 дБм |
| 51011 (4B): 100 кГц…12,4 ГГц, -60 дБм…+20 дБм | |
| 51013 (4E): 100 кГц…18 ГГц, -60 дБм…+20 дБм | |
| 51015 (5E): 100 кГц…18 ГГц, -50 дБм…+30 дБм | |
| 51033 (6E): 100 кГц…18 ГГц, -40 дБм…+33 дБм | |
| 51078: 100 кГц…18 ГГц, -20 дБм…+37 дБм | |
| Диодные средней мощности | 51085: 500 кГц…18 ГГц, -30 дБм…+20 дБм |
|
Общие данные |
|
| Напряжение питания | 85-260 В, 50 Гц, 15 Вт |
| Рабочие условия | От 0 до 55 °С |
| Габаритные размеры | 210х 89 х343 мм |
| Масса | 2,3 кг |
| Интерфейс | RS-232, GPIB |
