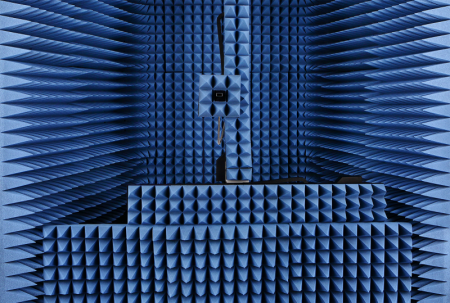

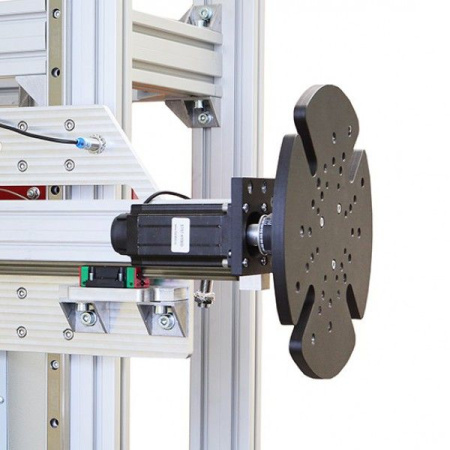

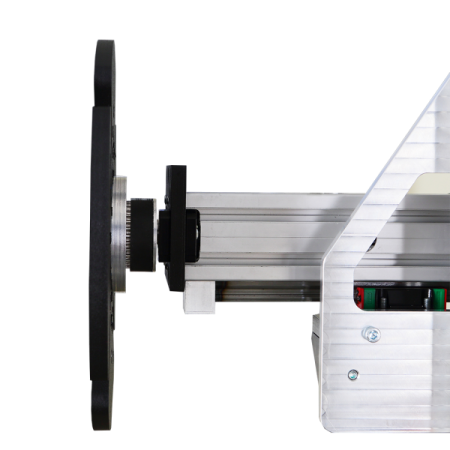

Комплекс позволяет проводить быстрые и точные измерения характеристик направленности антенн с высоким КНД (более 15 дБи) в диапазоне частот от 1 до 50 ГГц. Сканер имеет четыре оси (горизонталь, вертикаль, вынос и крен) и позволяет прецизионно позиционировать измерительный зонд в процессе измерений.
Основные измеряемые параметры и характеристики:
Основные измеряемые параметры и характеристики:
- амплитудные и фазовые диаграммы направленности;
- поляризационные характеристики;
- коэффициент усиления;
- координаты фазового центра;
- ширина диаграммы направленности по заданному уровню;
- восстановление амплитудно-фазового распределения в апертуре антенны.
- Специализированное ПО позволяет осуществлять управление комплексом и проводить сбор данных со всех его узлов.
- Работа с ПО предполагает измерение характеристик как в автоматическом, так и в ручном режимах управления.
- Реализована возможность проведения постобработки результатов измерений для получения вторичных характеристик антенн.
- Программное обеспечение совместимо с векторными анализаторами цепей ведущих мировых и отечественных производителей.

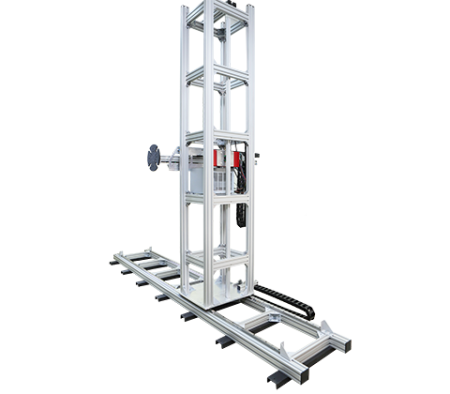

- Плоский сканер с контроллерами управления (КУ);
- Векторный анализатор цепей (ВАЦ);
- Программное обеспечение (ПО), выполняющее функции калибровки, юстировки, автоматизации процесса измерения и отображения результатов;

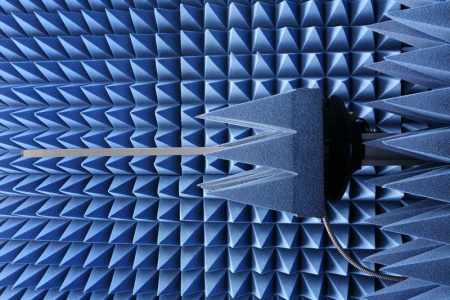

- Комплект измерительных зондов;
- Набор вспомогательных пассивных и активных узлов: переходы, усилители, кабели и т.д.
| Параметр | Значение |
| Рабочая полоса частот | 1 – 50 ГГц |
| Динамический диапазон измерений | свыше 80 дБ |
| Измерение направленных антенн с КНД | > 15 дБи |
| Поле сканирования до | 15 х 15 м |
| Отображение амплитудно-фазового распределения в процессе измерения | |
| Число осей линейного перемещения | 3 |
| Число осей вращения | 1 |
| Диапазон перемещений | поле сканирования до: 15000 х 15000 мм; угол поворота по крену: ± 170 град; вынос зонда: ± 500 мм. |
| Минимальный шаг перемещений | линейное перемещение: 0.05 мм; по крену: 0.05 град. |
| Скорость перемещения | линейное перемещение: до 300 мм/сек; по осям вращения: до 5 об/мин. |
