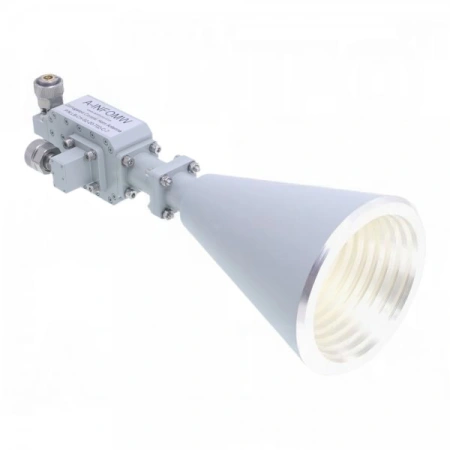

Антенны A-INFO с гофрированным рупором обеспечивают почти круговую симметричную кополярную диаграмму направленности излучения в широкой полосе пропускания и очень низкую перекрестную поляризацию.
Особенности:
- Размер волновода: WR90-WR10;
- Стандартное усиление: 10,15, 20, 25 дБи;
- Тип волновода: A: волноводный, С: коаксиальный;
- Симметричная диаграмма направленности излучения (аксиально-симметричная диаграмма направленности);
- Низкий уровень боковых лепестков: -25 дБ типично по всей полосе волновода, -40 дБ типично в указанной узкой полосе;
- Очень низкая перекрестная поляризация, низкие обратные потери;
- Линейная, двойная и круговая поляризация;
- Прямоугольная или круговая подача;
- Возможность индивидуальной настройки;
- Выбор монтажных конфигураций.
Типы разъемов:
- 7/16F=7/16 DIN Female;
- NF=N Type-Female; NM=N Type-Male;
- SF=SMA-Female; SM=SMA-Male;
- 3.5F=3.5mm-Female; 3.5M=3.5mm-Male;
- KF=2.92mm-Female; KM=2.92mm-Male;
- 2.4F=2.4mm-Female; 2.4M=2.4mm-Male;
- 1.85F=1.85mm-Female; 1.85M=1.85mm-Male;
- 1.0F=1.0mm-Female; 1.0M=1.0mm-Male;
- TF=TNC-Female;
- 7=7 мм.
|
Параметр |
Значение |
|
Модель |
LB-CH-62-20-T02-C-7 |
|
Частота (ГГц) |
12.4-18 |
|
Тип волновода |
прямоугольный |
|
Размер волновода EIA WR |
WR62 |
|
Усиление, тип. (дБи) |
20 |
|
Поляризация |
двойная линейная |
|
Ширина луча 3 дБ, E-плоскость, тип. (град.) |
17 |
|
Ширина луча 3 дБ, H-плоскость, тип. (град.) |
17 |
|
Уровень боковых лепестков, E-плоскость, мин. (дБ) |
30 |
|
Уровень боковых лепестков, H-плоскость, мин. (дБ) |
35 |
|
Изоляция от перекрестной поляризации, тип. (дБ) |
45 |
|
Изоляция между портами, мин. (дБ) |
45 |
|
Изоляция между портами, тип. (дБ) |
55 |
|
КСВН, тип. |
1.6:1 |
|
Сопротивление (Ом) |
50 |
|
Тип выхода |
C: коаксиальный |
|
Коннектор |
7 мм |
|
Потребляемая мощность, CW (Вт) |
150 |
|
Потребляемая мощность, пик. (Вт) |
3000 |
|
Материал корпуса |
алюминий |
|
Покрытие |
посеребрение и химическое конверсионное покрытие, серая краска |
|
Размер, Ш*В*Д (мм) |
111.2*111.2*306.6 |
|
Вес (кг) |
1.25 |
|
Применение |
общего назначения внутри и снаружи помещений, стационарное |
|
Решение для |
эталонного усиления, измерения антенны, питания отражателя, оценки камеры, измерения дальнего поля, CATR, измерения RCS, интеграции систем, измерения материалов |
