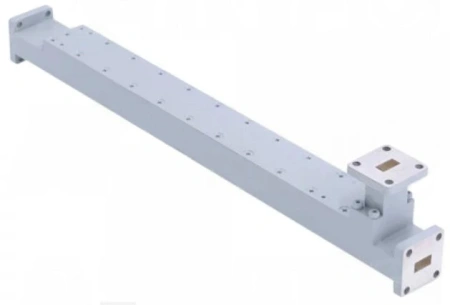

Волноводные высоконаправленные соединители WC-XX A-INFO производятся с высокой точностью обработки для обеспечения высокого качества и прочности. Они идеально подходят для радарных антенных систем, лабораторных испытательных установок, микроволновой радиосвязи, спутниковой связи и других применений, требующих низких вносимых и обратных потерь. Соединительный порт находится на изгибе E-плоскости.
|
Параметр |
Значение |
|
Модель |
34WC-40_Cu |
|
Тип соединителя |
высоконаправленный |
|
Тип соединения |
направленный |
|
Диапазон волновода |
K, Ka |
|
Тип волновода |
прямоугольный |
|
Размер волновода EIA WR |
WR34 |
|
Частота (ГГц) |
22-33 |
|
Соединение (дБ) |
40 |
|
Точность соединения, макс. (±дБ) |
1 |
|
Чувствительность к частоте, макс. (±дБ) |
0.9 |
|
Направленность, мин. (дБ) |
30 |
|
Направленность, тип. (дБ) |
33 |
|
Вносимые потери, макс. (дБ) |
0.3 |
|
Основная линия КСВН, макс. |
1.1:1 |
|
Вторая линия КСВН, макс. |
1.15:1 |
|
Стиль фланца 1 |
квадратный |
|
Тип фланца 1 |
cover |
|
Обозначение фланца 1 |
FBP260(UBR260) |
|
Стиль фланца 2 |
квадратный |
|
Тип фланца 2 |
cover |
|
Обозначение фланца 2 |
FBP260(UBR260) |
|
Стиль фланца 3 |
квадратный |
|
Тип фланца 3 |
cover |
|
Обозначение фланца 3 |
FBP260(UBR260) |
|
Рабочая температура (°C) |
низкая: -55 |
|
Температура хранения (°C) |
низкая: -60 |
|
Материал корпуса |
медь |
|
Покрытие |
посеребрение, серая краска |
|
Размер (мм) |
228.6х21.1х42.3 |
|
Вес (кг) |
0.48 |
