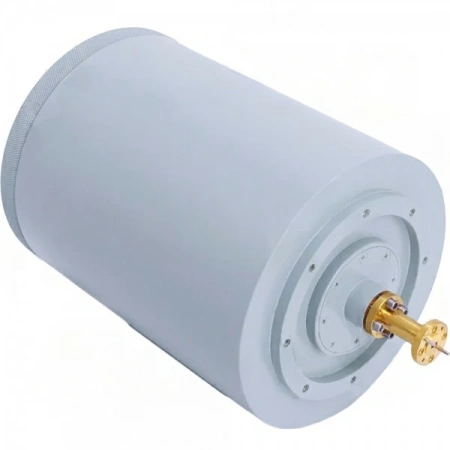

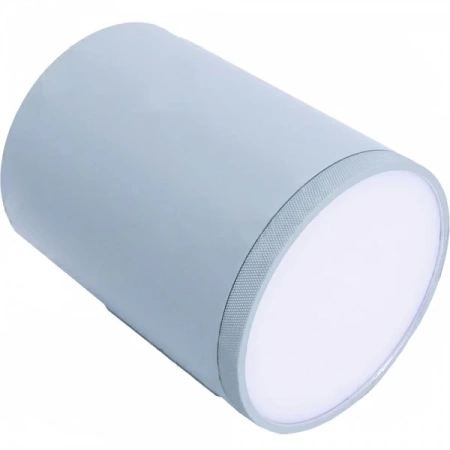

Рупорные антенны с гауссовыми оптическими линзами серий GL и GLC особенно полезны, когда требуется высокое усиление при минимальных размерах. Они состоят из источника питания и объектива для применения фазовой коррекции и достижения превосходных характеристик при минимальных размерах. В антенне используется гофрированный или конический рупор, обеспечивающий превосходную эффективность апертуры, высокую степень подавления перекрестной поляризации и низкий уровень боковых лепестков. Вся антенна имеет прочную механическую конструкцию. Антенна может поддерживать сигналы как линейной, так и круговой поляризации и широко используется в системах с высоким коэффициентом усиления, плазменных системах, радарах, системах связи, метеорологических системах и других областях.
|
Параметр |
Значение |
|
Модель |
LB-GLC-15-30-A |
|
Частота (ГГц) |
50-75 |
| Тип антенны | коническая |
|
Тип волновода |
прямоугольный |
|
Размер волновода EIA WR |
WR15 |
|
Усиление, тип. (дБи) |
34.5 |
|
Поляризация |
линейная |
|
Ширина луча 3 дБ, E-плоскость, тип. (град.) |
3 |
|
Ширина луча 3 дБ, H-плоскость, тип. (град.) |
2.8 |
| Уровень боковых лепестков, E-плоскость, мин. (дБ) | 18 |
| Уровень боковых лепестков, E-плоскость, тип. (дБ) | 28 |
| Уровень боковых лепестков, H-плоскость, мин. (дБ) | 24 |
| Уровень боковых лепестков, H-плоскость, тип. (дБ) | 30 |
|
Изоляция от перекрестной поляризации, тип. (дБ) |
40 |
|
КСВН, тип. |
1.5:1 |
| КСВН, макс. | 1.8:1 |
|
Тип выхода |
А: волноводный |
|
Стиль фланца |
круглый |
|
Тип фланца |
cover |
|
Обозначение фланца |
FUGP620(UG-385/U) |
|
Материал корпуса |
медь |
|
Размеры, Ш*В*Д (мм) |
125*131*203.3 |
|
Вес (кг) |
1.23 |
|
Применение |
общего назначения внутри и снаружи помещений, стационарное |
|
Решение для |
измерения антенн, интеграции систем, измерения материалов |
