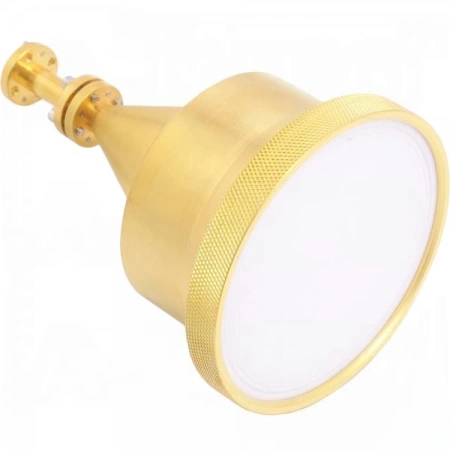

Линзовая рупорная антенна A-INFO.
Области применения:
- MVDS (многоточечные системы распределения видео);
- LMDS (локальные многоточечные системы распределения);
- Системы управления движением;
- Системы безопасной связи;
- Измерения электромагнитной совместимости (ЭМС);
- Компактные/мобильные системы;
- Радиолинии «точка-точка;
- Радары для предотвращения столкновений транспортных средств;
- Системы оплаты проезда;
- Радары малой дальности;
- Системы радиационного мониторинга;
- Системы с двойной поляризацией.
Особенности:
- Модели до 112 ГГц;
- Дополнительная защитная мембрана;
- Идеально подходит для малых и больших партий;
- Возможность индивидуальной настройки;
- Линейная, двойная и круговая поляризация;
- Прямоугольная или круговая подача;
- Выбор конфигураций крепления;
- Выбор переходника с волновода на коаксиальный кабель.
Размеры волновода:
- WR112-WR10.
Типы выходов:
- A: Волноводный;
- C: Коаксиальный.
Типы разъемов:
- 7/16F=7/16 DIN Female;
- NF=N Type-Female; NM=N Type-Male;
- SF=SMA-Female; SM=SMA-Male;
- 3.5F=3.5mm-Female; 3.5M=3.5mm-Male;
- KF=2.92mm-Female; KM=2.92mm-Male;
- 2.4F=2.4mm-Female; 2.4M=2.4mm-Male;
- 1.85F=1.85mm-Female; 1.85M=1.85mm-Male;
- 1.0F=1.0mm-Female; 1.0M=1.0mm-Male.
|
Параметр |
Значение |
|
Модель |
LB-CL-12-18-A |
|
Частота (ГГц) |
60-90 |
|
Тип волновода |
прямоугольный |
|
Размер волновода EIA WR |
WR12 |
|
Усиление, тип. (дБи) |
34 |
|
Поляризация |
линейная |
|
Ширина луча 3 дБ, E-плоскость, тип. (град.) |
3 |
|
Ширина луча 3 дБ, H-плоскость, тип. (град.) |
4 |
|
Изоляция от перекрестной поляризации, тип. (дБ) |
40 |
|
КСВН, макс. |
1.5:1 |
|
Тип выхода |
А: волноводный |
|
Стиль фланца |
круглый |
|
Тип фланца |
cover |
|
Обозначение фланца |
FUGP740(UG-387/U) |
|
Материал корпуса |
алюминий |
| Покрытие | позолота |
|
Размеры, Ш*В*Д (мм) |
85*85*122.1 |
|
Вес (кг) |
0.28 |
|
Применение |
общего назначения внутри и снаружи помещений, стационарное |
|
Решение для |
измерения антенн, интеграции систем, измерения материалов |
