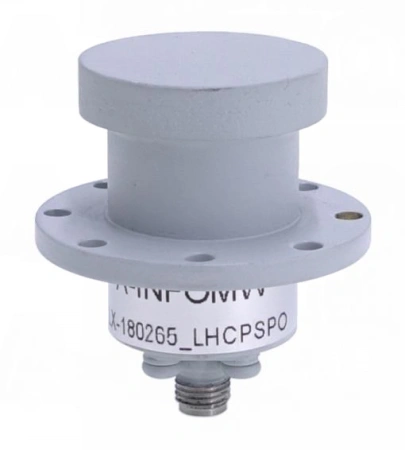

Спиральные антенны с резонатором серии LX - это широкополосные антенны, предназначенные для обеспечения ЭМС, наблюдения, пеленгации, телеметрии и воздушных систем. Можно использовать как отдельные компонентные антенны или как широкополосные облучатели для антенн-тарелок рефлекторного типа.
Все спиральные антенны серии LX демонстрируют превосходное согласование импеданса и управление диаграммой направленности в широких рабочих диапазонах в компактном и легком корпусе. Идеально подходят для согласования амплитуды и отслеживания фазы или усиления. Доступны с левосторонней и правосторонней круговой поляризацией.
Эти антенны были разработаны для работы в суровых условиях и соответствуют самым строгим требованиям к окружающей среде.
Поляризация:
- LHCP (левосторонняя круговая поляризация);
- RHCP (правосторонняя круговая поляризация).
|
Параметр |
Значение |
|
Модель |
LX-180265_RHCPSPO |
|
Диапазон частот (ГГц) |
18-26.5 |
|
Усиление, мин. (дБи) |
-1 |
|
Усиление, тип. (дБи) |
0 |
|
Усиление, макс. (дБи) |
5.5 |
|
Поляризация |
RHCP |
|
Ширина луча 3 дБ, E-плоскость, мин. (град.) |
61 |
|
Ширина луча 3 дБ, E-плоскость, макс. (град.) |
97 |
|
Ширина луча 3 дБ, H-плоскость, мин. (град.) |
51 |
|
Ширина луча 3 дБ, H-плоскость, макс. (град.) |
92 |
|
Осевое отношение, тип. (дБ) |
3 |
|
Осевое отношение, макс. (дБ) |
5.5 |
|
КСВН, тип. |
1.5:1 |
|
Импеданс (Ом |
50 |
|
Тип выхода |
Коаксиальный |
|
Коннектор |
2.92 мм (K) Female |
|
Мощность, CW, (Вт) |
1 |
|
Мощность, пиковая, (Вт) |
50 |
|
Материал корпуса |
алюминий |
|
Отделка |
химическое конверсионное покрытие, сеаря краска |
|
Размер, В (мм) |
40.7 |
|
Размер, диаметр (мм) |
37 |
|
Вес, (кг) |
0.06 |
|
Применение |
наружное, водо- и пыленепроницаемое, стационарное |
|
Решение |
для измерения антенн, рефлекторного питания, системной интеграции |
