Диапазон частот: 18-26.5 ГГц
Диапазон волновода: K
Соединение: 30 дБ
Основная линия КСВН, макс.: 1.1:1
Вторая линия КСВН, макс.: 1.6:1
Вносимые потери, тип.: 0.2 дБ
Вносимые потери, макс.: 0.3 дБ
Потребляемая мощность, постоянная: 220 Вт
Потребляемая мощность, пиковая: 90 кВт
Коннектор: 3.5 мм Female
Тип соединителя: высоконаправленный
Тип соединения: двунаправленный

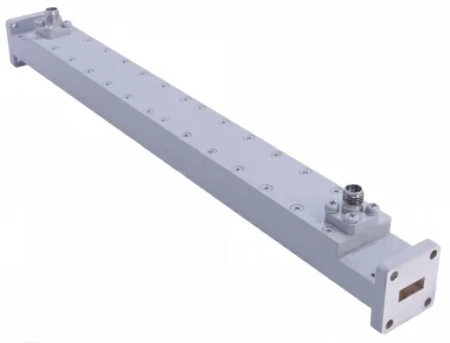

Волноводные высоконаправленные соединители WUCx-XX INFO производятся с высокой точностью обработки для обеспечения высокого качества и прочности. Они идеально подходят для радарных антенных систем, лабораторных испытательных установок, микроволновой радиосвязи, спутниковой связи и других применений, требующих низких вносимых и обратных потерь.
|
Параметр |
Значение |
|
Модель |
42WUC3.5-30_Cu |
|
Тип соединителя |
высоконаправленный |
|
Тип соединения |
двунаправленный (bi-directional) |
|
Диапазон волновода |
K |
|
Тип волновода |
прямоугольный |
|
Размер волновода EIA WR |
WR42 |
|
Частота (ГГц) |
18-26.5 |
|
Соединение (дБ) |
30 |
|
Точность соединения, макс. (±дБ) |
1 |
|
Чувствительность к частоте, макс. (±дБ) |
0.9 |
|
Направленность, тип. (дБ) |
20 |
|
Вносимые потери, тип. (дБ) |
0.2 |
|
Вносимые потери, макс. (дБ) |
0.3 |
|
Основная линия КСВН, макс. |
1.1:1 |
|
Вторая линия КСВН, макс. |
1.6:1 |
|
Импеданс (Ом) |
50 |
|
Стиль фланца 1 |
квадратный |
|
Тип фланца 1 |
cover |
|
Обозначение фланца 1 |
FBP220(UBR220) |
|
Стиль фланца 2 |
квадратный |
|
Тип фланца 2 |
cover |
|
Обозначение фланца 2 |
FBP220(UBR220) |
|
Коннектор |
3.5 мм Female |
|
Коннектор 1 |
3.5 мм Female |
|
Коннектор 2 |
3.5 мм Female |
|
Потребляемая мощность, постоянная (Вт) |
220 |
|
Потребляемая мощность, пиковая (кВт) |
90 |
|
Рабочая температура (°C) |
низкая: -55 |
|
Температура хранения (°C) |
низкая: -60 |
|
Материал корпуса |
медь |
| Размер (мм) | 241.3х22.4х37.1 |
| Вес (кг) | 0.5 |
