Диапазон частот: 7.05-10 ГГц
Диапазон волновода: C, X
Соединение: 3 дБ
Основная линия КСВН, макс.: 1.2:1
Вторая линия КСВН, макс.: 1.5:1
Вносимые потери, тип.: 0.8 дБ
Вносимые потери, макс.: 1.2 дБ
Потребляемая мощность, постоянная: 300 Вт
Потребляемая мощность, пиковая: 6 кВт
Коннектор: N-типа Female
Тип соединителя: высоконаправленный
Тип соединения: двунаправленный

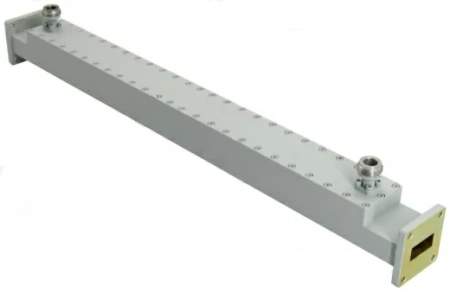

Волноводные высоконаправленные соединители WUCx-XX INFO производятся с высокой точностью обработки для обеспечения высокого качества и прочности. Они идеально подходят для радарных антенных систем, лабораторных испытательных установок, микроволновой радиосвязи, спутниковой связи и других применений, требующих низких вносимых и обратных потерь.
|
Параметр |
Значение |
|
Модель |
112WUCN-3 |
|
Тип соединителя |
высоконаправленный |
|
Тип соединения |
двунаправленный (bi-directional) |
|
Диапазон волновода |
C, X |
|
Тип волновода |
прямоугольный |
|
Размер волновода EIA WR |
WR112 |
|
Частота (ГГц) |
7.05-10 |
|
Соединение (дБ) |
3 |
|
Точность соединения, макс. (±дБ) |
0.9 |
|
Чувствительность к частоте, макс. (±дБ) |
0.7 |
|
Направленность, тип. (дБ) |
20 |
|
Вносимые потери, тип. (дБ) |
0.8 |
|
Вносимые потери, макс. (дБ) |
1.2 |
|
Основная линия КСВН, макс. |
1.2:1 |
|
Вторая линия КСВН, макс. |
1.5:1 |
|
Импеданс (Ом) |
50 |
|
Стиль фланца 1 |
квадратный |
|
Тип фланца 1 |
cover |
|
Обозначение фланца 1 |
FBP84(UBR84) |
|
Стиль фланца 2 |
квадратный |
|
Тип фланца 2 |
cover |
|
Обозначение фланца 2 |
FBP84(UBR84) |
|
Коннектор |
N-типа Female |
|
Коннектор 1 |
N-типа Female |
|
Коннектор 2 |
N-типа Female |
|
Потребляемая мощность, постоянная (Вт) |
300 |
|
Потребляемая мощность, пиковая (кВт) |
6 |
|
Рабочая температура (°C) |
низкая: -55 |
|
Температура хранения (°C) |
низкая: -60 |
|
Материал корпуса |
алюминий |
