Диапазон частот: 26.5-40 ГГц
Диапазон волновода: Ka
Соединение: 6 дБ
Основная линия КСВН, макс.: 1.1:1
Вторая линия КСВН, макс.: 1.4:1
Вносимые потери, тип.: 0.3 дБ
Вносимые потери, макс.: 0.4 дБ
Потребляемая мощность, постоянная: 80 Вт
Потребляемая мощность, пиковая: 0.16 кВт
Коннектор: 2.92 мм Female
Тип соединителя: высоконаправленный
Тип соединения: направленный

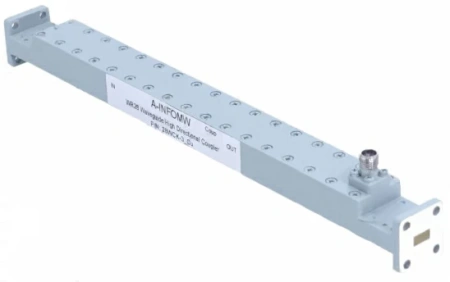

Волноводные высоконаправленные соединители WCx-XX A-INFO производятся с высокой точностью обработки для обеспечения высокого качества и прочности. Они идеально подходят для радарных антенных систем, лабораторных испытательных установок, микроволновой радиосвязи, спутниковой связи и других применений, требующих низких вносимых и обратных потерь.
|
Параметр |
Значение |
|
Модель |
28WCK-6_Cu |
|
Тип соединителя |
высоконаправленный |
|
Тип соединения |
направленный |
|
Диапазон волновода |
Ka |
|
Тип волновода |
прямоугольный |
|
Размер волновода EIA WR |
WR28 |
|
Частота (ГГц) |
26.5-40 |
|
Соединение (дБ) |
6 |
|
Точность соединения, макс. (±дБ) |
1 |
|
Чувствительность к частоте, макс. (±дБ) |
0.9 |
|
Направленность, мин. (дБ) |
30 |
|
Направленность, тип. (дБ) |
33 |
|
Вносимые потери, тип. (дБ) |
0.3 |
|
Вносимые потери, макс. (дБ) |
0.4 |
|
Основная линия КСВН, макс. |
1.1:1 |
|
Вторая линия КСВН, макс. |
1.4:1 |
|
Импеданс (Ом) |
50 |
|
Стиль фланца 1 |
квадратный |
|
Тип фланца 1 |
cover |
|
Обозначение фланца 1 |
FBP320(UBR320) |
|
Стиль фланца 2 |
квадратный |
|
Тип фланца 2 |
cover |
|
Обозначение фланца 2 |
FBP320(UBR320) |
|
Коннектор |
2.92 мм (K) Female |
|
Коннектор 1 |
2.92 мм (K) Female |
|
Потребляемая мощность, постоянная (Вт) |
80 |
|
Потребляемая мощность, пиковая (кВт) |
0.16 |
|
Рабочая температура (°C) |
низкая: -55 |
|
Температура хранения (°C) |
низкая: -60 |
|
Материал корпуса |
медь |
|
Размер, ДхШхВ (мм) |
203.2х19.1х30.2 |
|
Вес, (кг) |
0.3 |
