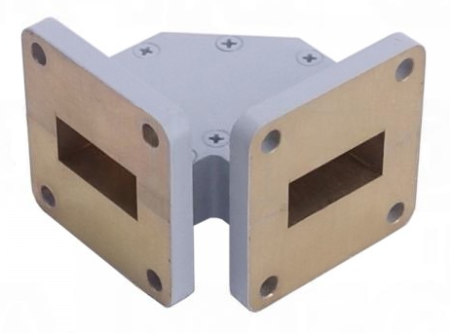

Волновод со сокшенным изгибом H-Plane A-INFO изготавливается с использованием высокоточной механической обработки для обеспечения высокого качества и прочности. Идеально подходит для радиолокационных антенных систем, лабораторных испытательных установок, микроволновой радиосвязи, спутниковой связи и других применений, требующих низких вносимых и обратных потерь.
|
Параметр |
Значение |
|
Модель |
90WTHB-30-30 |
| Тип изгиба | H-Plane |
| Степень изгиба | 90° |
|
Диапазон волновода |
X |
|
Тип волновода |
прямоугольный |
|
Размер волновода EIA WR |
WR90 |
|
Частота (ГГц) |
8.2-12.4 |
|
Длина рукава 1 (мм) |
30 |
| Длина рукава 1 (дюйм) | 1.181 |
| Длина рукава 2 (мм) | 30 |
| Длина рукава 2 (дюйм) | 1.181 |
|
Вносимые потери, макс. (дБ) |
0.2 |
| КСВН, тип. | 1.2:1 |
|
КСВН, макс. |
1.3:1 |
|
Стиль фланца 1 |
квадратный |
|
Тип фланца 1 |
cover |
|
Обозначение фланца 1 |
FBP100(UBR100) |
|
Стиль фланца 2 |
квадратный |
|
Тип фланца 2 |
cover |
|
Обозначение фланца 2 |
FBP100(UBR100) |
|
Потребляемая мощность, постоянная (Вт) |
1000 |
|
Потребляемая мощность, пиковая (кВт) |
430 |
|
Рабочая температура (°C) |
низкая -55, высокая +85 |
|
Температура хранения (°C) |
низкая -60, высокая +90 |
|
Материал корпуса |
алюминий |
|
Покрытие |
химическое конверсионное покрытие, серая краска |
| Размер (мм) | 50.7х50.7х41.4 |
| Вес (кг) | 0.074 |
| Герметизированный | нет |
