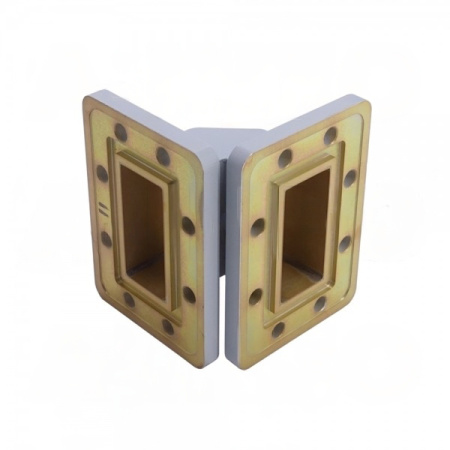

Волновод со сокшенным изгибом E-Plane A-INFO изготавливается с использованием высокоточной механической обработки для обеспечения высокого качества и прочности. Идеально подходит для радиолокационных антенных систем, лабораторных испытательных установок, микроволновой радиосвязи, спутниковой связи и других применений, требующих низких вносимых и обратных потерь.
|
Параметр |
Значение |
|
Модель |
187WTEB-40-40_DMDM |
| Тип изгиба | E-Plane |
| Степень изгиба | 90° |
|
Диапазон волновода |
S, C |
|
Тип волновода |
прямоугольный |
|
Размер волновода EIA WR |
WR187 |
|
Частота (ГГц) |
3.95-5.85 |
|
Длина рукава 1 (мм) |
40 |
| Длина рукава 1 (дюйм) | 1.574 |
| Длина рукава 2 (мм) | 40 |
| Длина рукава 2 (дюйм) | 1.574 |
|
Вносимые потери, макс. (дБ) |
0.1 |
| КСВН, тип. | 1.1:1 |
|
КСВН, макс. |
1.15:1 |
|
Стиль фланца 1 |
прямоугольный |
|
Тип фланца 1 |
grooved |
|
Обозначение фланца 1 |
FDM48(PDR48) |
|
Стиль фланца 2 |
прямоугольный |
|
Тип фланца 2 |
grooved |
|
Обозначение фланца 2 |
FDM48(PDR48) |
|
Потребляемая мощность, постоянная (Вт) |
5500 |
|
Потребляемая мощность, пиковая (кВт) |
1000 |
|
Рабочая температура (°C) |
низкая -55, высокая +85 |
|
Температура хранения (°C) |
низкая -60, высокая +90 |
|
Материал корпуса |
алюминий |
|
Покрытие |
химическое конверсионное покрытие, серая краска |
| Размер (мм) | 71.8х71.8х88.9 |
| Вес (кг) | 0.192 |
| Герметизированный | да |
| Давление (psi) | 30 |
