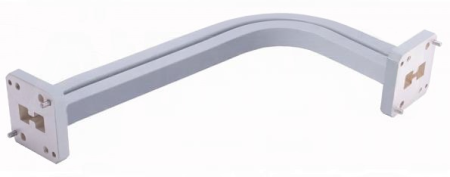

Волновод изогнутый с двойным гребнем H-Plane A-INFO изготовлен с прецизионным процессом механической обработки, что обеспечивает высокое качество и надежность. Идеально подходит для радиолокационных антенных систем, лабораторных испытательных установок, микроволновой радиосвязи, спутниковой связи и других применений, требующих низких вносимых потерь и низких обратных потерь.
|
Параметр |
Значение |
|
Модель |
650DRWHB-88.9-152.4_Cu |
| Тип изгиба | H-Plane |
| Степень изгиба | 90° |
|
Диапазон волновода |
C, X, Ku |
|
Тип волновода |
двухгребневый |
|
Размер волновода EIA WRD |
WRD650 |
|
Частота (ГГц) |
6.5-18 |
| Длина рукава 1 (мм) | 88.9 |
| Длина рукава 1 (дюйм) | 3.15 |
| Длина рукава 2 (мм) | 152.4 |
| Длина рукава 2 (дюйм) | 6 |
|
КСВН, макс. |
1.3:1 |
|
Стиль фланца 1 |
квадратный |
|
Тип фланца 1 |
cover |
|
Обозначение фланца 1 |
FPWRD650D28 |
|
Стиль фланца 2 |
квадратный |
|
Тип фланца 2 |
cover |
|
Обозначение фланца 2 |
FPWRD650D28 |
| Потребляемая мощность, постоянная (Вт) | 800 |
| Потребляемая мощность, пиковая (кВт) | 12 |
|
Рабочая температура (°C) |
низкая -55, высокая +85 |
|
Температура хранения (°C) |
низкая -60, высокая +90 |
|
Материал корпуса |
медь |
|
Покрытие |
посеребрение, сеаря краска |
| Размер (мм) | 106.4х169.9х35 |
| Вес (кг) | 0.26 |
| Герметизированный | нет |
