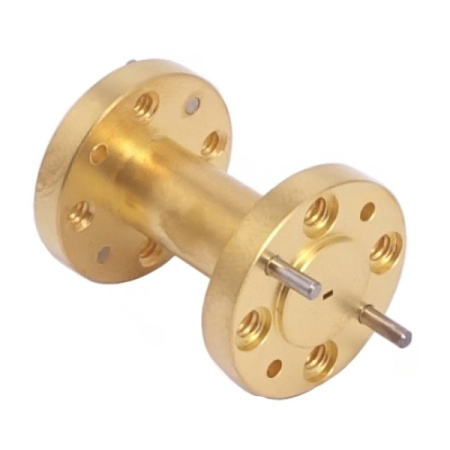

Эти точно обработанные переходы позволяют соединять прямоугольные волноводы с низкими вносимыми потерями и хорошим согласованием. Наиболее подходят для лабораторных установок для измерения непересекающихся прямоугольных волноводных компонентов.
|
Параметр |
Значение |
|
Модель |
85WA-27.9_Cu |
|
Тип перехода WG |
от прямоугольного к прямоугольному |
|
Диапазон волновода, порт 1 |
F |
|
Тип волновода, порт 1 |
прямоугольный |
|
Размер волновода EIA WR, порт 1 |
WR8 |
|
Диапазон волновода, порт 2 |
G |
|
Тип волновода, порт 2 |
прямоугольный |
|
Размер волновода EIA WR, порт 2 |
WR5 |
|
Частота (ГГц) |
140-220 |
|
Вносимые потери, тип. (дБ) |
1 |
|
Вносимые потери, макс. (дБ) |
1.5 |
|
КСВН, тип. |
1.1:1 |
|
КСВН, макс. |
1.15:1 |
|
Стиль фланца 1 |
круглый |
|
Тип фланца 1 |
cover |
|
Обозначение фланца 1 |
UG-387/U-M |
|
Стиль фланца 2 |
круглый |
|
Тип фланца 2 |
cover |
|
Обозначение фланца 2 |
UG-387/U-M |
|
Потребляемая мощность, постоянная (Вт) |
9 |
|
Потребляемая мощность, пиковая (кВт) |
1.6 |
|
Рабочая температура (°C) |
низкая -55 |
|
Температура хранения (°C) |
низкая -60 |
|
Материал корпуса |
медь |
|
Размер (мм) |
27.9х19.1х19.1 |
