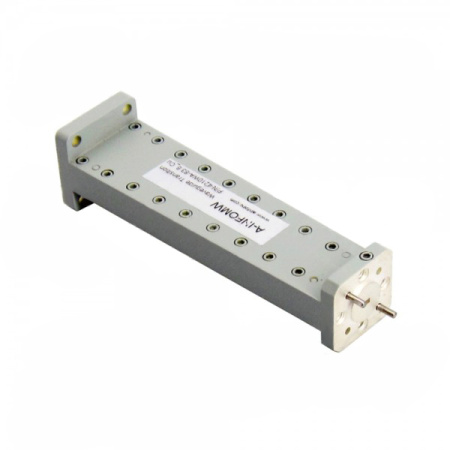

Эти точно обработанные переходы позволяют соединять прямоугольные волноводы с низкими вносимыми потерями и хорошим согласованием. Наиболее подходят для лабораторных установок для измерения непересекающихся прямоугольных волноводных компонентов.
|
Параметр |
Значение |
|
Модель |
4210WA-83.8_Cu |
|
Тип перехода WG |
от прямоугольного к прямоугольному |
|
Диапазон волновода, порт 1 |
K |
|
Тип волновода, порт 1 |
прямоугольный |
|
Размер волновода EIA WR, порт 1 |
WR42 |
|
Диапазон волновода, порт 2 |
W |
|
Тип волновода, порт 2 |
прямоугольный |
|
Размер волновода EIA WR, порт 2 |
WR10 |
|
Частота (ГГц) |
75-110 |
|
Вносимые потери, тип. (дБ) |
0.3 |
|
Вносимые потери, макс. (дБ) |
0.4 |
|
КСВН, тип. |
1.05:1 |
|
КСВН, макс. |
1.1:1 |
|
Стиль фланца 1 |
квадратный |
|
Тип фланца 1 |
cover |
|
Обозначение фланца 1 |
FBP220(UBR220) |
|
Стиль фланца 2 |
круглый |
|
Тип фланца 2 |
cover |
|
Обозначение фланца 2 |
FUGP900(UG-387/U-M) |
|
Потребляемая мощность, постоянная (Вт) |
20 |
|
Потребляемая мощность, пиковая (кВт) |
6 |
|
Рабочая температура (°C) |
низкая -55 |
|
Температура хранения (°C) |
низкая -60 |
|
Материал корпуса |
медь |
|
Размер (мм) |
83.8х22.4х22.4 |
| Вес (кг) | 0.12 |
