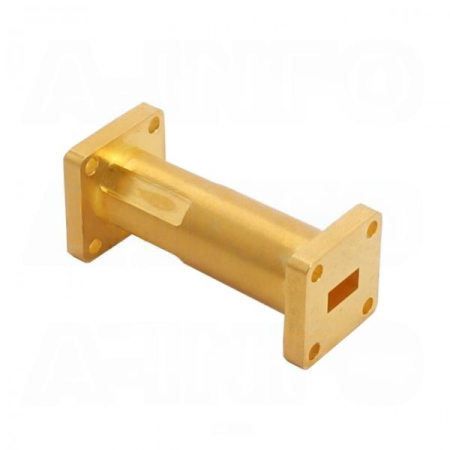

Переходы с круглого на прямоугольный волновод компании A-INFO охватывают диапазон частот до 170 ГГц в нескольких волноводных диапазонах. Волноводные переходы используются для соединения стандартного прямоугольного волновода EIA с круглым волноводом EIA с низкими потерями и отражением.
|
Параметр |
Значение |
|
Модель |
34C8.0WA-50.8_Cu |
|
Тип перехода WG |
от круглого к прямоугольному |
|
Диапазон волновода, порт 1 |
K, Ka |
|
Тип волновода, порт 1 |
прямоугольный |
|
Размер волновода EIA WR, порт 1 |
WR34 |
|
Диапазон волновода, порт 2 |
K, Ka |
|
Тип волновода, порт 2 |
прямоугольный |
| Размер круглого волновода (мм), порт 2 | 8 |
| Размер круглого волновода (дюйм), порт 2 | 0.315 |
|
Частота (ГГц) |
26-33 |
|
Вносимые потери, тип. (дБ) |
0.05 |
|
Вносимые потери, макс. (дБ) |
0.1 |
|
КСВН, тип. |
1.05:1 |
|
КСВН, макс. |
1.1:1 |
|
Стиль фланца 1 |
квадратный |
|
Тип фланца 1 |
cover |
|
Обозначение фланца 1 |
FBP260(UBR260) |
|
Стиль фланца 2 |
круглый |
|
Тип фланца 2 |
cover |
|
Обозначение фланца 2 |
UG-381/U-M |
|
Потребляемая мощность, постоянная (Вт) |
170 |
|
Потребляемая мощность, пиковая (кВт) |
70 |
|
Рабочая температура (°C) |
низкая -55 |
|
Температура хранения (°C) |
низкая -60 |
|
Материал корпуса |
медь |
