Диапазон частот: 18-26.5 ГГц
Диапазон волновода: K
Соединение: 40 дБ
Основная линия КСВН, макс.: 1.05:1
Вторая линия КСВН, макс.: 1.35:1
Вносимые потери, тип.: 0.15 дБ
Вносимые потери, макс.: 0.2 дБ
Тип соединителя: перекрестный
Тип соединения: направленный

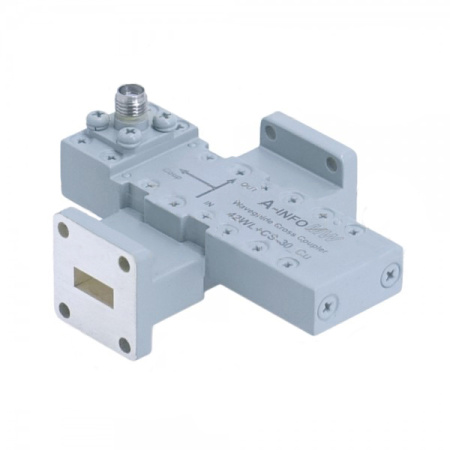

Волноводные перекрестные соединители WL+Cx-XX A-INFO производятся с высокой точностью обработки для обеспечения высокого качества и прочности. Они идеально подходят для радарных антенных систем, лабораторных испытательных установок, микроволновой радиосвязи, спутниковой связи и других применений, требующих низких вносимых и обратных потерь.
|
Параметр |
Значение |
|
Модель |
42WL+CS-40_Cu |
|
Тип соединителя |
перекрестный |
|
Тип соединения |
направленный |
|
Диапазон волновода |
K |
|
Тип волновода |
прямоугольный |
|
Размер волновода EIA WR |
WR42 |
|
Частота (ГГц) |
18-26.5 |
|
Соединение (дБ) |
40 |
|
Точность соединения, макс. (±дБ) |
0.7 |
|
Чувствительность к частоте, макс. (±дБ) |
1 |
|
Направленность, мин. (дБ) |
18 |
|
Направленность, тип. (дБ) |
20 |
|
Вносимые потери, тип. (дБ) |
0.15 |
|
Вносимые потери, макс. (дБ) |
0.2 |
|
Основная линия КСВН, макс. |
1.05:1 |
|
Вторая линия КСВН, макс. |
1.35:1 |
|
Сопротивление (Ом) |
50 |
|
Стиль фланца 1 |
квадратный |
|
Тип фланца 1 |
cover |
|
Обозначение фланца 1 |
FBP220 (UBR220) |
|
Стиль фланца 2 |
квадратный |
|
Тип фланца 2 |
cover |
|
Обозначение фланца 2 |
FBP220 (UBR220) |
|
Коннектор |
SMA Female |
|
Коннектор 1 |
SMA Female |
|
Потребляемая мощность, постоянная (Вт) |
220 |
|
Потребляемая мощность, пиковая (кВт) |
90 |
|
Рабочая температура (°C) |
низкая: -55 |
|
Температура хранения (°C) |
низкая: -60 |
|
Материал корпуса |
медь |
| Размер, ДхШхВ (мм) | 67.3х55.88х33 |
| Вес (кг) | 0.19 |
