Диапазон частот: 10-15 ГГц
Диапазон волновода: Ku, K
Соединение: 30 дБ
Основная линия КСВН, макс.: 1.10:1
Вторая линия КСВН, макс.: 1.5:1
Вносимые потери, тип.: 0.05 дБ
Вносимые потери, макс.: 0.1 дБ
Тип соединителя: петлевой
Тип соединения: направленный

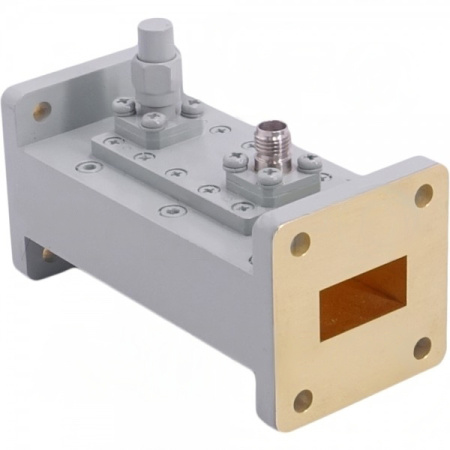

Волноводные петлевые соединители типа WHCx-XX A-INFO производятся с высокой точностью обработки для обеспечения высокого качества и прочности. Они идеально подходят для радарных антенных систем, лабораторных испытательных установок, микроволновой радиосвязи, спутниковой связи и других применений, требующих низких вносимых и обратных потерь.
|
Параметр |
Значение |
|
Модель |
75WHCS-30_Cu |
|
Тип соединителя |
петлевой |
|
Тип соединения |
направленный |
|
Диапазон волновода |
Ku, K |
|
Тип волновода |
прямоугольный |
|
Размер волновода EIA WR |
WR75 |
|
Частота (ГГц) |
10-15 |
|
Соединение (дБ) |
30 |
|
Точность соединения, макс. (±дБ) |
1 |
|
Чувствительность к частоте, макс. (±дБ) |
0.8 |
|
Направленность, тип. (дБ) |
15 |
|
Вносимые потери, тип. (дБ) |
0.05 |
|
Вносимые потери, макс. (дБ) |
0.1 |
|
Основная линия КСВН, макс. |
1.10:1 |
|
Вторая линия КСВН, макс. |
1.5:1 |
|
Сопротивление (Ом) |
50 |
|
Стиль фланца 1 |
квадратный |
|
Тип фланца 1 |
cover |
|
Обозначение фланца 1 |
FBP120(UBR120) |
|
Стиль фланца 2 |
квадратный |
|
Тип фланца 2 |
cover |
|
Обозначение фланца 2 |
FBP120(UBR120) |
|
Тип разъема |
SMA Female |
|
Тип разъема 1 |
SMA Female |
|
Потребляемая мощность, постоянная (Вт) |
800 |
|
Потребляемая мощность, пиковая (кВт) |
350 |
|
Рабочая температура (°C) |
низкая: -55 |
|
Температура хранения (°C) |
низкая: -60 |
|
Материал корпуса |
медь |
|
Размер, ДхШхВ (мм) |
76.2х38х 53.5 |
|
Вес, (кг) |
0.4 |
