Конические рупорные антенны серии LB-CNH имеют четыре варианта поляризации: линейную, круговую (RHCP/LHCP), двойную линейную и двойную круговую. Конические рупорные антенны серии YLB имеют линейную поляризацию.
Антенны A-INFO работают в диапазоне частот от 5.3 ГГц до 220 ГГц. Изготовлены таким образом, чтобы минимизировать допуски на размер апертуры и угол раскрытия. Идеально подходят для тестирования антенн в дальней зоне, измерения радиочастотного излучения и других применений.
Размер волновода: от WR137 до WR90. Усиление в дБ, стандартное усиление: 10,15, 20, 25.
Антенна обладает равномерным коэффициентом усиления по всему диапазону частот, обеспечивая эффективные рабочие характеристики и направленность. Оснащена ортомодовым преобразователем (OMT).
|
Параметр |
Значение |
|
Модель |

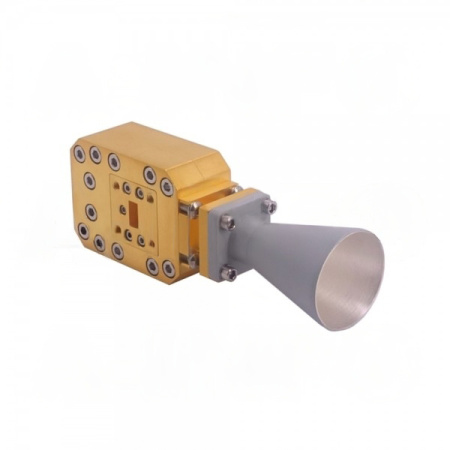

LB-CNH-34-15-T02-A |
|
Частота (ГГц) |
22-33 |
|
Тип волновода |
прямоугольный |
|
Размер волновода EIA WR |
WR34 |
|
Усиление, тип. (дБ) |
15 |
|
Поляризация |
двойня линейная |
|
Ширина луча 3 дБ, E-плоскость, тип. (градусы) |
23 |
|
Ширина луча 3 дБ, H-плоскость, тип. (градусы) |
28 |
|
Изоляция от перекрестной поляризации, тип. (дБ) |
40 |
| Изоляция между портами, мин. (дБ) | 40 |
| Изоляция между портами, тип. (дБ) | 50 |
|
КСВН, макс. |
1.6:1 |
|
Тип выхода |
A: волноводный |
|
Фланец |
квадратный, cover |
|
Обозначение фланца |
FBP260(UBR260) |
|
Материал корпуса |
алюминий |
|
Отделка |
позолота и посеребрение, серая краска |
|
Размер, ШхВхД (мм) |
29 х 38.1 х 108 |
|
Масса (кг) |
0.14 |
|
Применение |
общего назначения внутри и снаружи помещений, стационарное |
|
Решение для |
определения коэффициента усиления, измерения антенны, питания отражателя, измерения дальнего поля, CATR, системной интеграции, измерения материалов |
