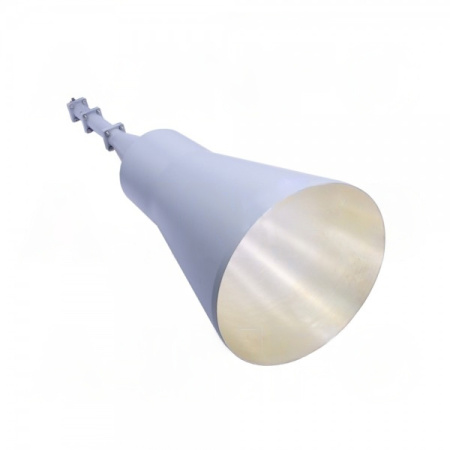

Конические рупорные антенны серии LB-CNH имеют четыре варианта поляризации: линейную, круговую (RHCP/LHCP), двойную линейную и двойную круговую. Конические рупорные антенны серии YLB имеют линейную поляризацию.
Антенны A-INFO работают в диапазоне частот от 5.3 ГГц до 220 ГГц. Изготовлены таким образом, чтобы минимизировать допуски на размер апертуры и угол раскрытия. Идеально подходят для тестирования антенн в дальней зоне, измерения радиочастотного излучения и других применений.
Размер волновода: от WR90 до WR10. Усиление в дБ, стандартное усиление: 10,15, 20, 25.
|
Параметр |
Значение |
|
Модель |
LB-CNH-75-25-L16-C-SF |
|
Частота (ГГц) |
11-14 |
|
Тип волновода |
прямоугольный |
|
Размер волновода EIA WR |
WR75 |
|
Усиление, тип. (дБ) |
25 |
|
Поляризация |
LHCP |
|
Ширина луча 3 дБ, E-плоскость, тип. (градусы) |
9 |
|
Ширина луча 3 дБ, H-плоскость, тип. (градусы) |
9 |
|
Осевое отношение, тип. (дБ) |
0.8 |
|
Осевое отношение, макс. (дБ) |
2 |
|
КСВН, макс. |
1.5:1 |
|
Импеданс |
50 Ом |
|
Тип выхода |
C: коаксиальный |
|
Коннектор |
SMA Female |
|
Потребляемая мощность, постоянная (Вт) |
50 |
|
Потребляемая мощность, пиковая (Вт) |
3000 |
|
Материал корпуса |
алюминий |
|
Отделка |
посеребрение и химическое конверсионное покрытие, серая краска |
|
Размер, ШхВхД (мм) |
198 х 198 х 693.7 |
|
Масса (кг) |
2.32 |
|
Применение |
общего назначения внутри и снаружи помещений, стационарное |
|
Решение для |
определения коэффициента усиления, измерения антенны, питания отражателя, измерения дальнего поля, CATR, системной интеграции, измерения материалов |
