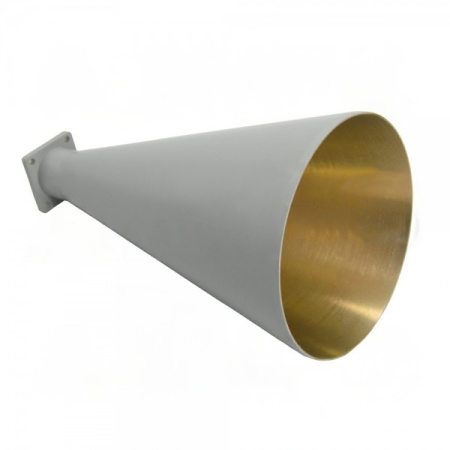

Конические рупорные антенны серии LB-CNH имеют четыре варианта поляризации: линейную, круговую (RHCP/LHCP), двойную линейную и двойную круговую. Конические рупорные антенны серии YLB имеют линейную поляризацию.
Антенны A-INFO работают в диапазоне частот от 5.3 ГГц до 220 ГГц. Изготовлены таким образом, чтобы минимизировать допуски на размер апертуры и угол раскрытия. Идеально подходят для тестирования антенн в дальней зоне, измерения радиочастотного излучения и других применений.
Размер EIA WC: от WC150 до WC9. Усиление в дБ, стандартное усиление: 10, 15, 20, 25.
|
Параметр |
Значение |
|
Модель |
LB-CNH-WC109-20 |
|
Частота (ГГц) |
7.27-9.97 |
|
Тип волновода |
круговой |
|
Размер волновода EIA WC |
109 |
|
Размер круглого волновода (мм)/ (дюймы) |
27.788/1.09 |
|
Усиление, тип. (дБи) |
20 |
|
Поляризация |
линейная и круговая |
|
Ширина луча 3 дБ, E-плоскость, тип. (градусы) |
14 |
|
Ширина луча 3 дБ, H-плоскость, тип. (градусы) |
16 |
|
Изоляция от перекрестной поляризации, тип. (дБ) |
40 |
|
КСВН, макс. |
1.2:1 |
|
Тип выхода |
А: волноводный |
|
Фланец |
квадратный, cover |
|
Обозначение фланца |
FBP84-M |
|
Материал корпуса |
алюминий |
|
Отделка |
химическое конверсионное покрытие, серая краска |
|
Применение |
общего назначения внутри и снаружи помещений, стационарное |
|
Решение для |
определения коэффициента усиления, измерения антенны, питания отражателя, измерения дальнего поля, CATR, системной интеграции, измерения материалов |
