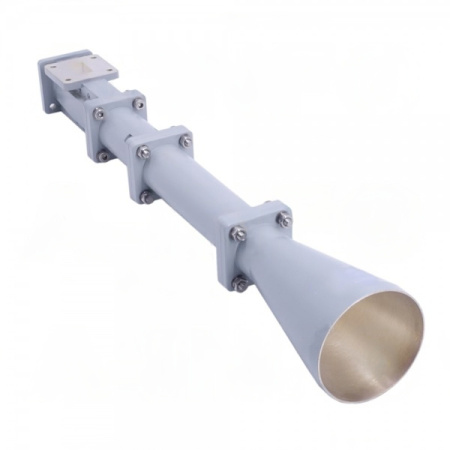

Конические рупорные антенны серии LB-CNH имеют четыре варианта поляризации: линейную, круговую (RHCP/LHCP), двойную линейную и двойную круговую. Конические рупорные антенны серии YLB имеют линейную поляризацию.
Антенны A-INFO работают в диапазоне частот от 5.3 ГГц до 220 ГГц. Изготовлены таким образом, чтобы минимизировать допуски на размер апертуры и угол раскрытия. Идеально подходят для тестирования антенн в дальней зоне, измерения радиочастотного излучения и других применений.
Размер волновода: от WR137 до WR90. Усиление в дБ, стандартное усиление: 10,15, 20, 25.
Антенна обладает равномерным коэффициентом усиления по всему диапазону частот, обеспечивая эффективные рабочие характеристики и направленность. Оснащена поляризатором и ортомодовым преобразователем (OMT).
|
Параметр |
Значение |
|
Модель |
LB-CNH-75-15-D16-A |
|
Частота (ГГц) |
11-14 |
|
Тип волновода |
прямоугольный |
|
Размер волновода EIA WR |
WR75 |
|
Усиление, тип. (дБ) |
15 |
|
Поляризация |
двойня круговая |
|
Ширина луча 3 дБ, E-плоскость, тип. (градусы) |
29 |
|
Ширина луча 3 дБ, H-плоскость, тип. (градусы) |
29 |
|
Изоляция между портами, мин. (дБ) |
25 |
| Изоляция между портами, тип. (дБ) | 30 |
| Осевое соотношение, тип. (дБ) | 1.5 |
| Осевое соотношение, макс. (дБ) | 2.5 |
|
КСВН, макс. |
1.5:1 |
|
Тип выхода |
A: волноводный |
|
Фланец |
квадратный, cover |
|
Обозначение фланца |
FBP120(UBR120) |
|
Материал корпуса |
алюминий |
|
Отделка |
посеребрение и химическое конверсионное покрытие, серая краска |
| Размер, ШхВхД (мм) | 55.6 х 55.6 х 356 |
| Масса (кг) | 0.46 |
|
Применение |
общего назначения внутри и снаружи помещений, стационарное |
|
Решение для |
определения коэффициента усиления, измерения антенны, питания отражателя, измерения дальнего поля, CATR, системной интеграции, измерения материалов |
