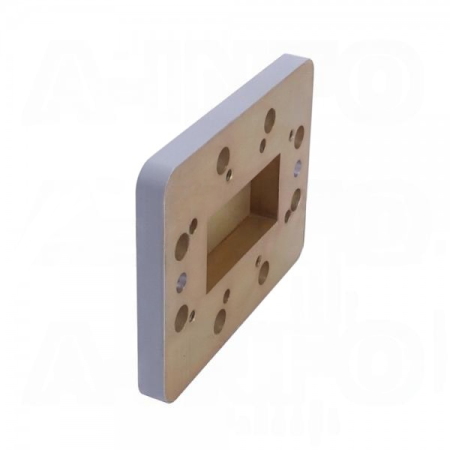

Пластины короткие со смещением на 1/8 и 3/8 длины волны.
Данные пластины считаются одним из наиболее точных способов получения разности фаз в волноводе на 180°. Использование этих моноблочных устройств позволит сократить количество фланцевых соединений во время калибровки. Это помогает поддерживать практически постоянную величину тока, протекающего через плоскость калибровки.
Пластина изготавливается с использованием высокоточного процесса механической обработки для обеспечения высокого качества и прочности.
Доступны с настраиваемым расстоянием короткого замыкания по специальному заказу.
|
Параметр |
Значение |
|
Модель |
159WOFS18 |
|
Тип волновода |
fixed offset short |
|
Полоса волновода |
C |
|
Форма волновода |
прямоугольная |
|
Размер волновода EIA WR |
WR159 |
|
Частота (ГГц) |
4.9-7.05 |
| Длина волны смещения | '1/8 |
|
Длина смещения (мм) |
8.15 |
| Задержка смещения (пс) | 27.1943 |
|
КСВН, мин. |
100:1 |
|
Форма фланца |
прямоугольная |
|
Тип фланца |
cover |
|
Обозначение фланца |
APF159 |
|
Рабочая температура (°C) |
низкая: -55 |
|
Температура хранения (°C) |
низкая: -55 |
|
Материал корпуса |
алюминий |
|
Размер, ДхШхВ (мм) |
81х10.2х61.9 |
| Вес (кг) | 0.08 |
|
Герметичность под давлением |
нет |
