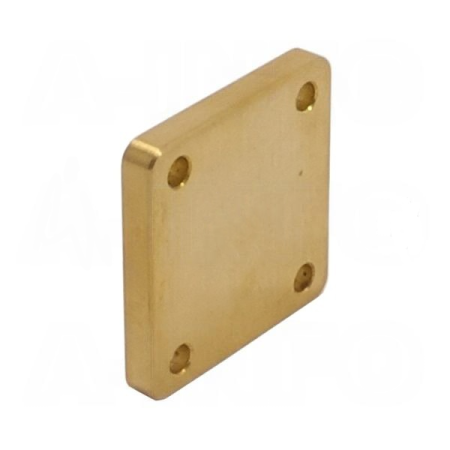

Волноводные короткие пластины предназначены для соединения круглых или прямоугольных волноводных соединителей в плоскости сопряжения. Они используются для определения плоскости отсчета в системах и при измерении потерь. Изготавливаются с использованием высокоточной механической обработки для обеспечения высокого качества и прочности.
Пластины представляют собой плоскую поверхность/плоскость, которые охватывают частоты от 0.75 ГГц до 110 ГГц. Могут быть заказаны с фланцами, указанными пользователем; с отверстиями для точной индексации A-INFO или без них.
|
Параметр |
Значение |
|
Модель |
75WS_Cu |
|
Тип волновода |
fixed flush short |
|
Полоса волновода |
X, Ku |
|
Форма волновода |
прямоугольная |
|
Размер волновода EIA WR |
WR75 |
|
Частота (ГГц) |
10-15 |
|
Толщина пластины (мм) |
5 |
|
КСВН, мин. |
100:1 |
|
Форма фланца |
квадратная |
|
Тип фланца |
cover |
|
Обозначение фланца |
FBP120(UBR120) |
|
Рабочая температура (°C) |
низкая: -55 |
|
Температура хранения (°C) |
низкая: -55 |
|
Материал корпуса |
медь |
|
Размер, ДхШхВ (мм) |
38х5х38 |
|
Вес (кг) |
0.06 |
|
Герметичность под давлением |
да |
