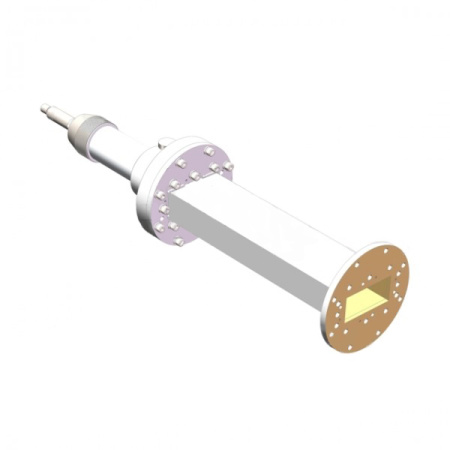

Пластины короткие волноводные скользящие A-INFO представляют собой бесконтактные подвижные пластины с низкими потерями для использования в различных микроволновых системах. Они полезны для установления эталонного импеданса, для калибровки и анализа ошибок волноводных измерительных систем. Пластины регулируются более чем на половину длины волны в волноводе на самой низкой рабочей частоте.
Компания A-INFO предлагает два типа волноводных пластин со скольжением: серия WSS, оснащенная скользящим валом с фиксатором положения; серия WPSS, оснащенная микрометрическим приводом с разрешением 0.01 мм и фиксатором положения для точной регулировки. Как WSS, так и серия WSS предлагают различные варианты фланцев для различных применений. Для серии WPSS рекомендуется прецизионный фланец A-INFO APF для высокоточных измерений.
|
Параметр |
Значение |
|
Модель |
284WPSS_PB |
|
Тип волновода |
sliding short |
|
Полоса волновода |
S |
|
Форма волновода |
прямоугольная |
|
Размер волновода EIA WR |
WR284 |
|
Частота (ГГц) |
2.6-3.95 |
| Длина волны смещения | '1/4 |
| Задержка смещения (пс) | 101.603 |
|
КСВН, мин. |
50:1 |
|
Форма фланца |
прямоугольная |
|
Тип фланца |
cover |
|
Обозначение фланца |
APF284B |
|
Рабочая температура (°C) |
низкая: -55 |
|
Температура хранения (°C) |
низкая: -55 |
|
Материал корпуса |
алюминий |
| Размер, ДхШхВ (мм) | 594.8х134.9х134.9 |
| Вес (кг) | 3.61 |
|
Герметичность под давлением |
нет |
