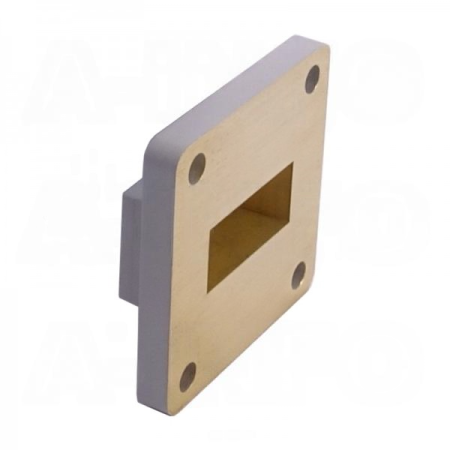

Пластины короткие со смещением на 1/4 длины волны.
Использование этих моноблочных устройств позволит сократить количество фланцевых соединений во время калибровки. Это помогает поддерживать практически постоянную величину тока, протекающего через калибровочную плоскость.
Изготавливаются с помощью высокоточной механической обработки, что обеспечивает высокое качество и прочность.
Доступны с настраиваемым расстоянием короткого замыкания по специальному заказу.
|
Параметр |
Значение |
|
Модель |
90WOFS14_Cu |
|
Тип волновода |
fixed offset short |
|
Полоса волновода |
X |
|
Форма волновода |
прямоугольная |
|
Размер волновода EIA WR |
WR90 |
|
Частота (ГГц) |
8.2-12.4 |
| Длина волны смещения | '1/4 |
|
Длина смещения (мм) |
9.7 |
| Задержка смещения (пс) | 32.3662 |
|
КСВН, мин. |
100:1 |
|
Форма фланца |
квадратная |
|
Тип фланца |
cover |
|
Обозначение фланца |
APF90B |
|
Рабочая температура (°C) |
низкая: -55 |
|
Температура хранения (°C) |
низкая: -55 |
|
Материал корпуса |
медь |
|
Размер, ДхШхВ (мм) |
41.4х11.7х41.4 |
|
Герметичность под давлением |
нет |
