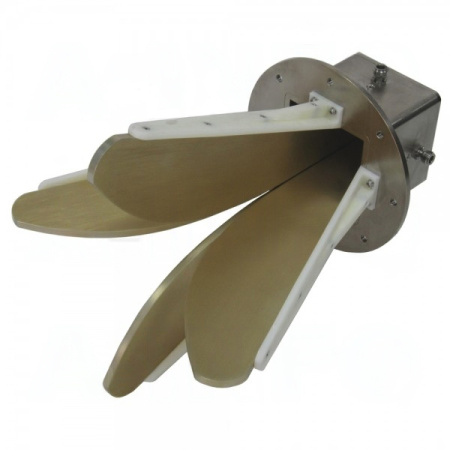

Рупорная антенна LB-OSJ-07100-NF с открытой границей и четырьмя ребрами двойной поляризации, работающая в диапазоне частот от 0.7 до 10 ГГц, с номинальным усилением 11 дБ и низким КСВ 2.0:1 с выходным разъемом N-типа Female. Модель LB-OSJ-07100-NF имеет равномерное усиление во всем частотном диапазоне, обеспечивая эффективные рабочие характеристики и направленность. Может выдерживать 50 Вт непрерывной и 100 Вт пиковой мощности. Антенна, изготовленная из легкого коррозионностойкого алюминия, обеспечит долгие годы бесперебойной работы внутри и вне помещений. Антенна имеет двойную линейную поляризацию и идеально подходит для тестирования электромагнитных помех, пеленгации, наблюдения, измерения усиления и диаграммы направленности антенны и других применений.
|
Параметр |
Значение |
|
Модель |
LB-OSJ-07100-NF |
|
Частота (ГГц) |
0.7-10 |
|
Усиление (дБ) |
11 |
|
Поляризация |
двойная линейная |
|
Ширина луча 3 дБ, E-плоскость, мин. (град.) |
13 |
|
Ширина луча 3 дБ, E-плоскость, макс. (град.) |
127 |
|
Ширина луча 3 дБ, H-плоскость, мин. (град.) |
18 |
|
Ширина луча 3 дБ, H-плоскость, макс. (град.) |
155 |
|
Перекрестная поляризация, мин. (дБ) |
18 |
|
Перекрестная поляризация, тип. (дБ) |
30 |
|
Изоляция между портами, мин. (дБ) |
20 |
|
Изоляция между портами, тип. (дБ) |
35 |
|
КСВН, тип. |
2.0:1 |
|
Импеданс (Ом) |
50 |
|
Тип выхода |
коаксиальный |
|
Коннектор |
N-типа Female |
|
Потребляемая мощность, CW (Вт) |
50 |
|
Потребляемая мощность, пиковая (Вт) |
100 |
|
Материал корпуса |
алюминий |
|
Отделка |
химическое конверсионное покрытие и никелирование |
|
Размер, ШхВхД (мм) |
310х310х412 |
|
Вес (кг) |
5 |
|
Применение |
общего назначения внутри и снаружи помещений, стационарное |
|
Решение |
измерения антенны, подачи отражателя, измерения дальнего поля, плоского измерения ближнего поля, цилиндрического измерения ближнего поля, сферического измерения ближнего поля, CATR, системной интеграции |
