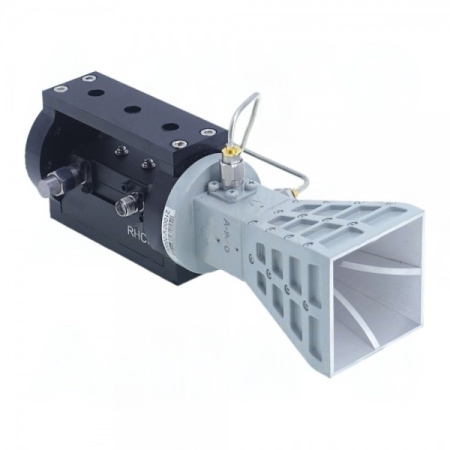

Рупорная антенна с правой круговой поляризацией (RHCP) LB-SJ-60180-P02, работающая в диапазоне частот от 6 до 18 ГГц с номинальным коэффициентом усиления 12 дБ и низким коэффициентом КСВН 2.0:1 с выходным разъемом SMA Female. Модель LB-SJ-60180-P02 обладает равномерным коэффициентом усиления по всему диапазону частот, обеспечивая эффективные рабочие характеристики и направленность. Может поддерживать постоянную мощность 20 Вт и пиковую мощность 100 Вт. Изготовленная из легкого коррозионностойкого алюминия, антенна обеспечит долгие годы бесперебойной работы внутри и снаружи помещений. Эта рупорная антенна имеет правостороннюю круговую поляризацию (RHCP) и идеально подходит для тестирования электромагнитных помех, пеленгации, наблюдения, измерения усиления антенны и диаграммы направленности и других применений.
Опции:
- P01: преобразование в LHCP;
- P02: преобразование в RHCP;
- P03: преобразование в двойную круговую поляризацию№;
- P04: преобразование в вертикальную и горизонтальную поляризацию, LHCP и RHCP с возможностью переключения.
|
Параметр |
Значение |
|
Модель |
LB-SJ-60180-P02 |
|
Частота (ГГц) |
6-18 |
|
Усиление, тип. (дБ) |
12 |
|
Поляризация |
LHCP |
|
Ширина луча 3 дБ, E-плоскость, мин. (град.) |
29 |
|
Ширина луча 3 дБ, E-плоскость, макс. (град.) |
76 |
|
Ширина луча 3 дБ, H-плоскость, мин. (град.) |
30 |
|
Ширина луча 3 дБ, H-плоскость, макс. (град.) |
75 |
|
Осевое отношение, тип. (дБ) |
2 |
|
Осевое отношение, макс. (дБ) |
4 |
|
КСВН, макс. |
2.0:1 |
|
Импеданс (Ом) |
50 |
|
Тип выхода |
коаксиальный |
|
Коннектор |
SMA Female |
|
Потребляемая мощность, CW (Вт) |
20 |
|
Потребляемая мощность, пиковая (Вт) |
100 |
|
Материал корпуса |
алюминий |
|
Отделка |
химическое конверсионное покрытие и анодирование, серая краска |
|
Размер, ШхВхД (мм) |
62.9х71.7х154.5 |
|
Вес (кг) |
0.34 |
|
Применение |
общего назначения внутри и снаружи помещений, стационарное |
|
Решение |
измерения антенны, подачи отражателя, измерения дальнего поля, плоского измерения ближнего поля, цилиндрического измерения ближнего поля, сферического измерения ближнего поля, CATR, системной интеграции |
