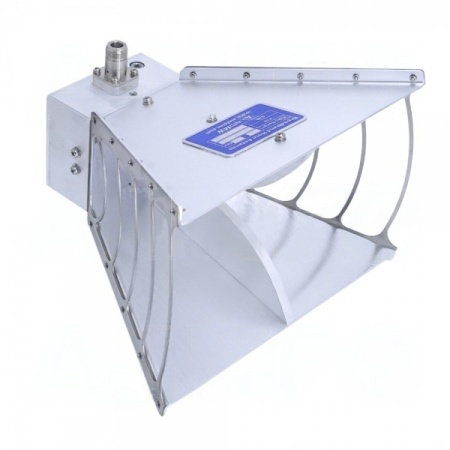

Широкополосные волноводные рупорные антенны серии LB имеют линейную поляризацию и представляют собой эффективное недорогое средство для проведения широкополосных измерений. Антенны могут работать в диапазоне частот от 100 МГц до 110 ГГц. Идеально подходят для тестирования электромагнитных помех, пеленгации, наблюдения, измерения усиления и диаграммы направленности антенны и других применений. Рупорные антенны серии LB имеют высокий коэффициент усиления, более октавную полосу пропускания, низкий КСВН, небольшой размер и малый вес. Изготовлены из легкого коррозионностойкого алюминия, что обеспечивает долгие годы бесперебойной работы.
|
Параметр |
Значение |
|
Модель |
LB-10180-NF |
|
Частота (ГГц) |
1-18 |
|
Усиление (дБ) |
11 |
|
Поляризация |
линейная |
|
Перекрестная поляризация, тип. (дБ) |
25 |
|
Ширина луча 3 дБ, E-плоскость, мин. (град.) |
13 |
|
Ширина луча 3 дБ, E-плоскость, макс. (град.) |
97 |
|
Ширина луча 3 дБ, H-плоскость, мин. (град.) |
11 |
|
Ширина луча 3 дБ, H-плоскость, макс. (град.) |
62 |
|
КСВН, тип. |
1.5:1 |
|
Импеданс (Ом) |
50 |
|
Тип выхода |
коаксиальный |
|
Коннектор |
N-типа Female |
|
Потребляемая мощность, CW (Вт) |
300 |
|
Потребляемая мощность, пиковая (Вт) |
500 |
|
Материал корпуса |
алюминий |
|
Отделка |
химическое конверсионное покрытие и пескоструйная обработка |
|
Размер, ШхВхД (мм) |
244х160х204 |
|
Вес (кг) |
1.45 |
|
Применение |
общего назначения внутри и снаружи помещений, стационарное |
|
Решение |
для определения коэффициента усиления, измерения антенны, подачи отражателя, измерения дальнего поля, интеграции системы |
