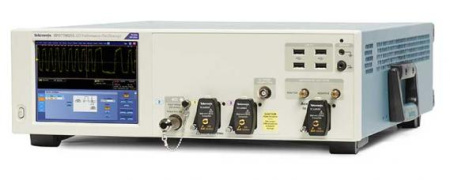

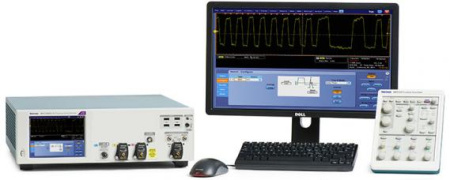

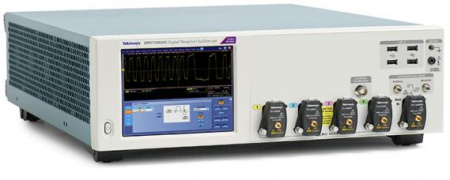

Высокопроизводительный осциллограф DPO70000SX ATI обеспечивает самое точное в отрасли отображение высокоскоростных сигналов для проверки, подтверждения и определения характеристик устройств нового поколения. Прибор захватывает сигналы с частотой до 70 ГГц и отображает их с минимальным уровнем помех и высокой точностью, позволяя достоверно измерять фактические характеристики сигналов.
Самая высокая целостность сигналов.
Технология ATI (асинхронного разделения сигналов по времени) обеспечивает самую высокую точность отображения сигналов, устраняя до минимума помехи и гарантируя самые точные результаты измерений для разработки устройств следующего поколения.
Основные преимущества
- Архитектура ATI с низким уровнем помех;
- Высокопроизводительная система запуска для устранения дефектов сигналов;
- Наивысшая точность синхронизации;
- Прецизионная точность развёртки;
- Временная задержка между каналами/синхронизация каналов;
- Точность и стабильность синхронизации блоков системы;
- Измерения устройств оптической связи при помощи оптического пробника DPO7OE1 , обеспечивающие низкий уровень привнесённых шумов.
Гибкость. Универсальность. Масштабируемость.

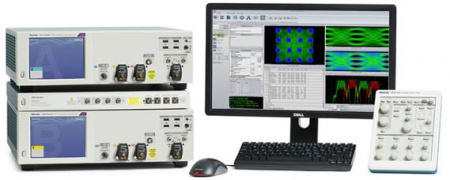

Инновационная архитектура UltraSync обеспечивает гибкость конфигурации, позволяя быстро добавлять каналы захвата и поддерживать точность синхронизации каналов.
Основные преимущества
- Возможность отдельного использования приборов системы;
- Быстрая сборка в многоблочную систему;
- Возможность быстрого изменения конфигурации системы;
- Настройка до 16 синхронизированных каналов для регистрации оптических сигналов при помощи пробника DPO7OE1/DPO7OE2.
Приборы для измерений и анализа для полноценного контроля.
В пакеты эксплуатационной поддержки DPO70000SX входят инструменты для автоматической проверки соответствия стандартам, профессиональной отладки и большой выбор опций подключения, которые нужны для проверки и сертификации самых современных разработок.
Основные преимущества
- DPOJET: самый полнофункциональный и гибкий из имеющихся на рынке инструмент для измерений;
- SDLA: самый мощный и полный инструмент для анализа и компенсации дефектов сигналов каналов последовательной передачи данных;
- Просто выполняемый углублённый анализ PAM4 без внешнего модуля восстановления тактовой частоты серии CR;
- Поддержка всех требований стандартов Gen3/Gen4+;
- Автоматическая проверка на соответствие стандартам для получения полных, надёжных и повторяемых результатов;
- Мощные инструменты отладки для быстрого обнаружения/устранения проблем в устройствах.
|
Параметр |
Значение |
|---|---|
|
Общие характеристики |
|
| Каналы TekConnect | |
|
Полоса пропускания аналоговых каналов |
23 ГГц (4 канала) |
|
Частота дискретизации на один канал |
100 Гвыб./с (2 канала), 50 Гвыб./с (4 канала) |
|
Время нарастания (тип.) |
от 10% до 90%: 17 пс; от 20% до 80%: 13 пс |
|
Вертикальный шум (% от полного диапазона), расширение полосы пропускания вкл., макс. частота дискретизации (тип.) |
0,71% от полного диапазона |
|
0,56% от полного диапазона, смещение 0 В (500 мВп.д.) |
|
|
Длина записи на канал (стандартная конфигурация) |
62,5 млн. точек |
|
Длина записи на канал (с опцией 10XL) |
125 млн. точек |
|
Длина записи на канал (с опцией 20XL) |
250 млн. точек |
|
Длина записи на канал (с опцией 50XL) |
1 млрд. точек по 2 каналам, 500 млн. точек по 4 каналам |
|
Разрешение по времени |
10 пс (100 Гвыб./с) |
|
Продолжительность захвата с макс. частотой дискретизации (стандартная конфигурация) |
625 мкс |
|
Продолжительность захвата с макс. частотой дискретизации (с опцией 10XL) |
1,25 мс |
|
Продолжительность захвата с макс. частотой дискретизации (с опцией 20XL) |
2,5 мс |
|
Продолжительность захвата с макс. частотой дискретизации (с опцией 50XL) |
10 мс |
|
Характеристики дисплея |
|
|
Палитра |
Обычная, зеленая, серая, температурная, спектральная и определяемая пользователем |
|
Формат отбражения |
YT, XY, XYZ |
|
Разрешение дисплея |
1024 пикселей по горизонтали × 768 пикселей по вертикали (XGA) |
|
Тип дисплея |
Дисплей с цветной ЖК матрицей и емкостным сенсорным экраном, диагональ 165 мм (6,5 дюйма) |
|
Число делений по горизонтали |
10 |
|
Число делений по вертикали |
10 |
|
Представление сигналов |
Векторы, точки, переменное послесвечение, бесконечное послесвечение. |
|
Компьютер и периферийные устройства |
|
|
Операционная система |
Microsoft Windows 7 Ultimate, 64-разрядная |
|
Процессор |
Intel Core I7-4970S, 3,2 ГГц, четырехядерный |
|
Оперативная память |
32 ГБ |
|
Твердотельный накопитель |
Съемный, ≥900 ГБ |
|
Мышь |
Оптическая мышь с колесиком, USB интерфейс |
|
Клавиатура |
Порт USB |
|
Порты ввода/вывода |
|
|
Видеопорт DVI-D |
Гнездо цифрового видеоинтерфейса DVI-D |
|
Порт VGA |
Гнездо видеоадаптера (VGA) |
|
DisplayPort |
Два разъёма (основной и дополнительный) для подключения цифровых дисплеев |
|
PCIe |
Порты PCIe для многоприборных систем |
|
Порт запуска |
Шина синхронизации UltraSync |
|
Порты клавиатуры и мыши |
Разъемы PS-2, подсоединения клавиатуры и мыши должны выполняться только при отключенном питании прибора |
|
Порты LAN |
Два разъема RJ-45 (LAN1, LAN2), поддержка 10 Base-T, 100 Base-T и Gigabit Ethernet |
|
Гнезда для аудиосигналов |
Гнезда мини-jack – вход микрофона и линейный выход |
|
Порты USB |
4 разъёма USB 2.0 на передней панели |
|
Система хранения данных |
|
|
Время хранения данных в энергонезависимой памяти (тип.) |
>20 лет |
|
Твердотельный накопитель |
Осциллограммы и настройки хранятся на твердотельном накопителе. |
|
Источник питания |
|
|
Потребляемая мощность |
≤780 Вт, один прибор (тип.) |
|
Напряжение и частота источника питания |
от 100 В до 240 Вср.кв., 50/60 Гц |
|
Габариты |
|
|
Размеры |
Высота 157 мм |
|
Вес |
19 кг |
|
Условия окружающей среды |
|
|
Температура |
Рабочая от +5 до +45 °C |
|
Относительная влажность |
Рабочая
При температуре от > +30 до +60 °C: отн. влажность от 5% до 45%, без образования конденсата, ограничена максимальной влажностью при температуре по влажному термометру +29,4 °C (отн. влажность линейно уменьшается до 11% при +60 °C) При температуре до +32 °C: отн. влажность от 8 до 80% При температуре от +32 до +45 °C: отн. влажность от 5% до 45%, без образования конденсата, ограничена максимальной влажностью при температуре по влажному термометру +29,4 °C (отн. влажность линейно уменьшается до 32% при +45 °C) |
|
Высота над уровнем моря |
В рабочем состоянии до 3 000 м |
