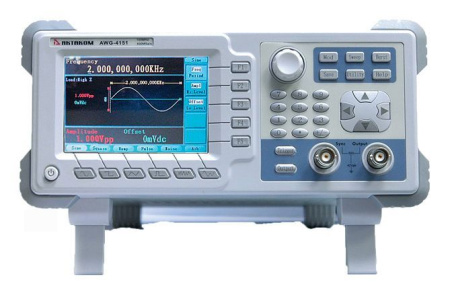

Универсальный генератор стандартных и специальных форм сигналов.
| Параметр | Значение | ||||
| Максимальная выходная частота |
150 МГц |
||||
| Количество каналов |
1 |
||||
| Форма сигнала |
Стандартные: синусоидальный, прямоугольный, треугольный, импульсный, шумовой; Специальной формы: всего 48 форм, в т.ч. экспонента нарастание, экспонента спад, sin (x)/x, лесенка Произвольная (пользовательская) форма |
||||
|
Частотные характеристики |
|||||
| Диапазон | синусоидальный сигнал | 1 мкГц ~ 150 МГц | |||
| прямоугольный сигнал | 1 мкГц ~ 50 МГц | ||||
| импульсный сигнал | 1 мкГц ~ 25 МГц | ||||
| пилообразный и треугольный сигнал | 1 мкГц ~ 1 МГц | ||||
| белый шум (Гаусс) | полоса 50 МГц (-3дБ) | ||||
| специальной формы | 1 мкГц ~ 10 МГц | ||||
| Разрешение по частоте | 32 бит | ||||
| Максимальная дискретизация | 400 Мвыб/сек | ||||
|
Синусоидальный сигнал |
|||||
| Неравномерность АЧХ (1 Вп-п, 100 кГц) |
±0.2 дБ (<10 МГц) ±0.3 дБ (10 МГц ~ 25 МГц) ±0.5 дБ (25 МГц~100 МГц) ±1.0 дБ (100 МГц~150 МГц) |
||||
| Коэффициент гармоник (1 Вп-п) | <-40 дБн | ||||
| Общие гармонические искажения (10 Гц ~ 20 кГц, 1 Вп-п) | <0.2% | ||||
| Фазовый шум (20 МГц) | -110 дБн/Гц @ 10 кГц | ||||
|
Прямоугольный сигнал |
|||||
| Время нарастания /спада (1 кГц, 1 Вп-п) | < 10 нс (10%~90%) | ||||
| Выброс | < 2 % | ||||
| Коэф. заполнения |
20% ~ 80% (≤25 МГц) 50% (>25 МГц) |
||||
| Ассиметрия (<50% коэф. заполнения) | 1% от периода + 5 нс | ||||
| Джиттер | 300 пс +0,1% от периода | ||||
|
Треугольный сигнал |
|||||
| Нелинейность (1 кГц, 1 Вп-п, 100% симметрия) | < 0,1% | ||||
| Симмметрия | 0 ~ 100% | ||||
|
Импульсный сигнал |
|||||
| Длительность импульса | 40 нс ~ 2000 с | ||||
| Точность установки | 1 нс | ||||
| Время нарастания / спада | 20 нс ~500 мкс | ||||
| Выброс | < 2% | ||||
| Джиттер | 300 пс +0,1% от периода | ||||
|
Специальная и произвольная форма |
|||||
| Максимальное количество точек участвующих в формировании сигнала | 2~1 млн.точек | ||||
| Вертикальное разрешение | 14 бит | ||||
| Частота дискретизации | 200 Мвыб/сек | ||||
| Время нарастания / спада | < 35 нс | ||||
| Джиттер (СКЗ) | 6 нс + 30 ppm | ||||
Характеристики выхода
| Амплитуда (50 Ом) |
10 мВп-п ~ 10 Вп-п (1 мкГц ~ 10 МГц) 10 мВп-п ~ 5 Вп-п (10 мГц ~ 80 МГц) 10 мВп-п ~ 2,5 Вп-п (80 мГц ~ 150 МГц) |
|
| Амплитуда (Высокий импеданс) |
20 мВп-п ~ 20 Вп-п (1 мкГц ~ 10 МГц) 20 мВп-п ~ 10 Вп-п (10 мГц ~ 80 МГц) 20 мВп-п ~ 5 Вп-п (80 мГц ~ 150 МГц) |
|
| Разрешение вертикальное | 1 мВп-п | |
| Смещение (AC+DC) |
±5 В (50 Ом) ±10 В (высокий импеданс) |
|
| Точность установки смещения | 1 мВ | |
| Выходной импеданс | 50 Ом, типичное | |
AM Модуляция
| Несущая | синус |
| Источник | Внутренний / Внешний |
| Модулирующий сигнал | синус, прямоугольный, пила, белый шум, специальной |
| Частота внутреннего модулирующего сигнала | 2 мГц ~ 20 кГц |
| Коэффициент модуляции | 0% ~ 120% |
ЧМ Модуляция
| Несущая | синус |
| Источник | Внутренний / Внешний |
| Модулирующий сигнал | синус, прямоугольный, пила, треугольный, белый шум, специальной |
| Частота внутреннего модулирующего сигнала | 2 мГц ~ 20 кГц |
| Девиация частоты | 2 мГц ~ 20 МГц |
ФМ Модуляция
| Несущая | синус |
| Источник | Внутренний / Внешний |
| Модулирующий сигнал | синус, прямоугольный, пила, треугольный, белый шум, специальной |
| Частота внутреннего модулирующего сигнала | 2 мГц ~ 20 кГц |
| Девиация | 0 ~ 180° |
Частотная манипуляция
| Несущая | синус |
| Источник | Внутренний / Внешний |
| Модулирующий сигнал | прямоугольный с коэффициентом заполнения 50% |
| Частота внутреннего модулирующего сигнала | 2 мГц ~ 100 кГц |
ШИМ модуляция
| Несущая | импульс |
| Источник | Внутренний / Внешний |
| Модулирующий сигнал | синус, прямоугольный, пила, треугольный, специальной (кроме DC) |
| Частота внутреннего модулирующего сигнала | 2 мГц ~ 20 кГц |
| Глубина девиации | длительность импульса от 0 нс до 200 мксек |
Режим свипирования (качания)
| Форма | синус, прямоугольный, пила |
| Закон | линейный / логарифмический |
| Направление | Вверх/Вниз |
| Время свипирования | 1 мс ~ 500 с + 0.1% |
| Источник запуска | Ручной, внешний, внутренний |
Режим пачек импульсов
| Форма | синус, прямоугольный, пила, треугольный, специальной |
| Тип | Количество импульсов: 1 ~ 1 000 000 , непрерывный, стробированный |
| Начальная / Конечная фаза | -360° ~ 360° |
| Время стояния | (10 мс ~ 500 с) ± 0.1% |
| Стробированный запуск | Внешний запуск |
| Источник запуска | Ручной, внешний, внутренний |
Разъемы на задней панели
| Внешняя модуляция | Диапазон входных частот | DC~20 кГц |
| Диапазон входных напряжений | ±5 Вп-п | |
| Входной импеданс | 10 кОм, типичное | |
| Внешний запуск | Уровень | TTL |
| Фронт | нарастающий или спадающий (по выбору) | |
| Длительность импульса | >100 нс | |
| Задержка запуска | 0 нс~60 с | |
| Вход внешнего тактирования | Импеданс | 1 кОм, AC связь |
| Входное напряжение | 100 мВп-п~5 Вп-п | |
| Частота | 20 МГц±35 кГц | |
| Выход внешнего тактирования | Импеданс | 50 кОм, AC связь |
| Амплитуда | 5 Вп-п, доступно 50 Ом | |
| Выход синхронизации | Уровень | TTL |
| Выходной импеданс | 50 Ом, типичное | |
| Длительность импульса | >400 нс, типичное |
Основные характеристики
| Тип дисплея | Жидкокристаллический, 3.9" TFT, 480 х 320, 65536 цветов | |
| Питание | 100~240 В АСскз，50/60 Гц, CATII | |
| Интерфейс | USB устройство, USB host, LAN, RS-232 | |
| Потребляемая мощность | не более 50 Вт | |
| Рабочая температура | 0°C...40°C | |
| Габаритные размеры | 235 х 110 х 295 мм | |
| Вес | 3 кг | |
