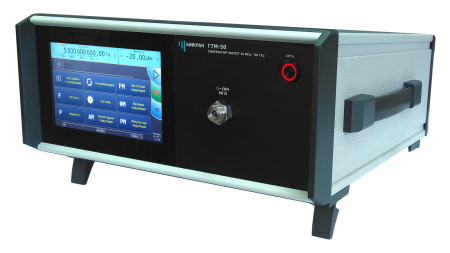

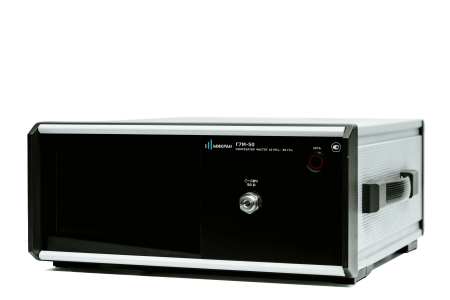

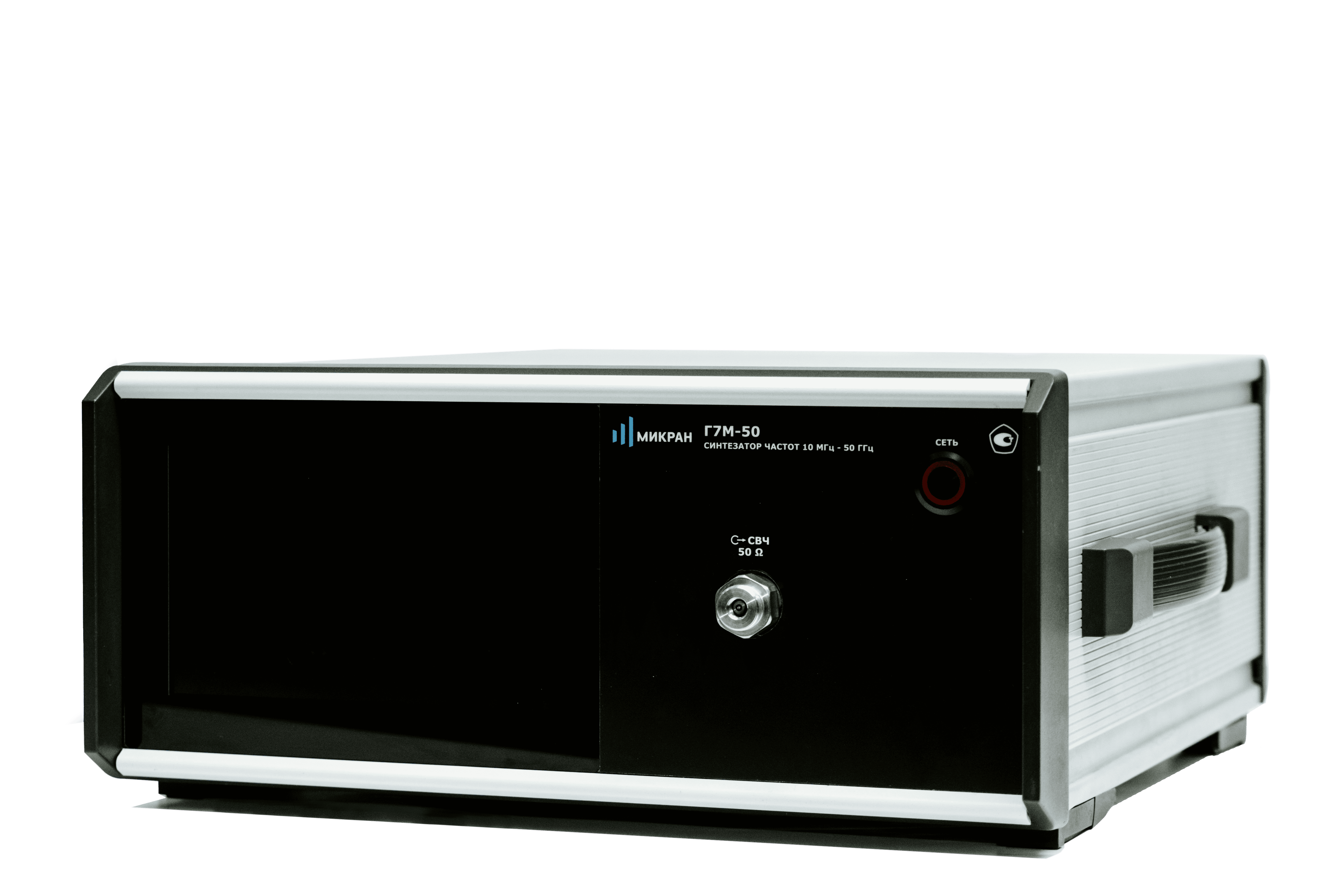

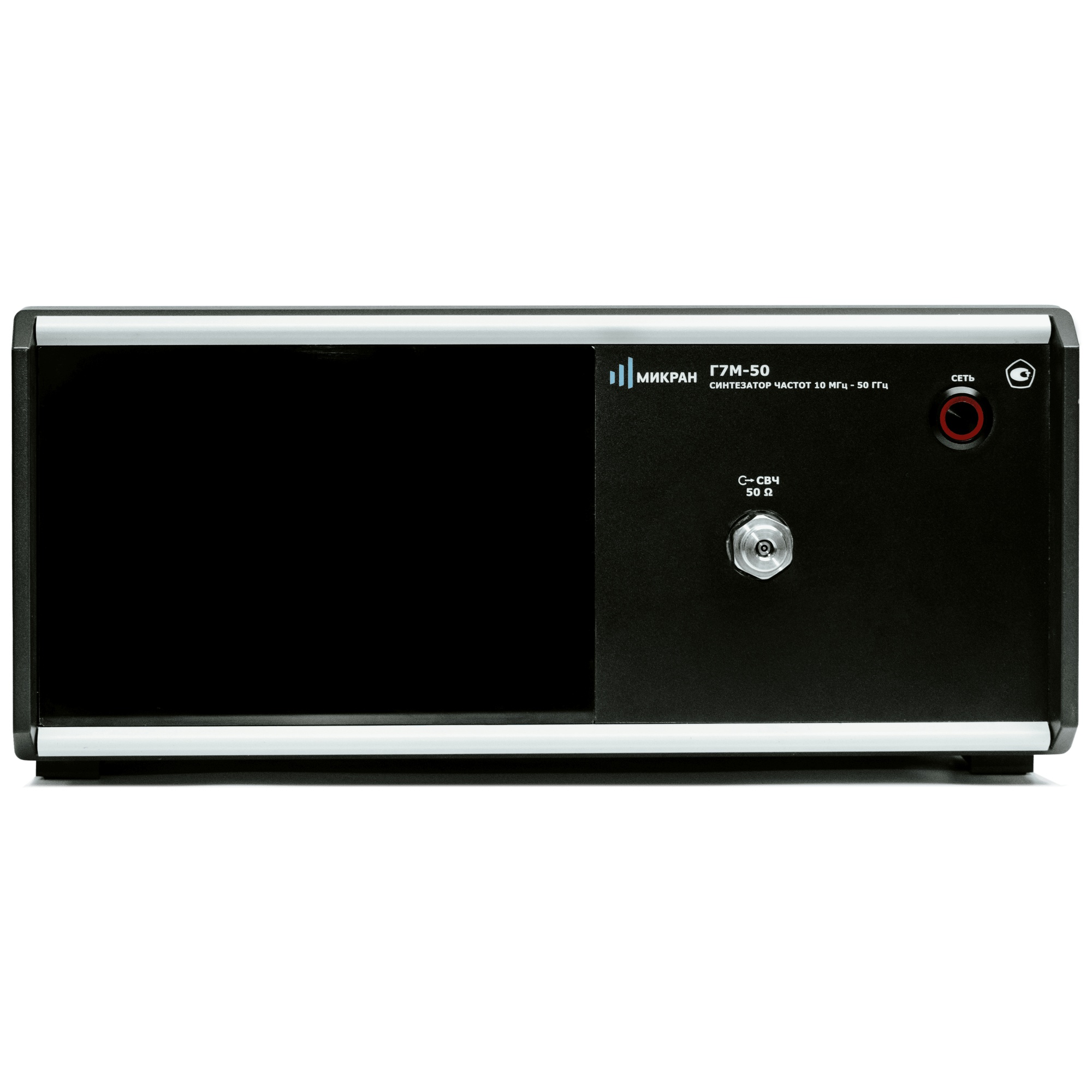

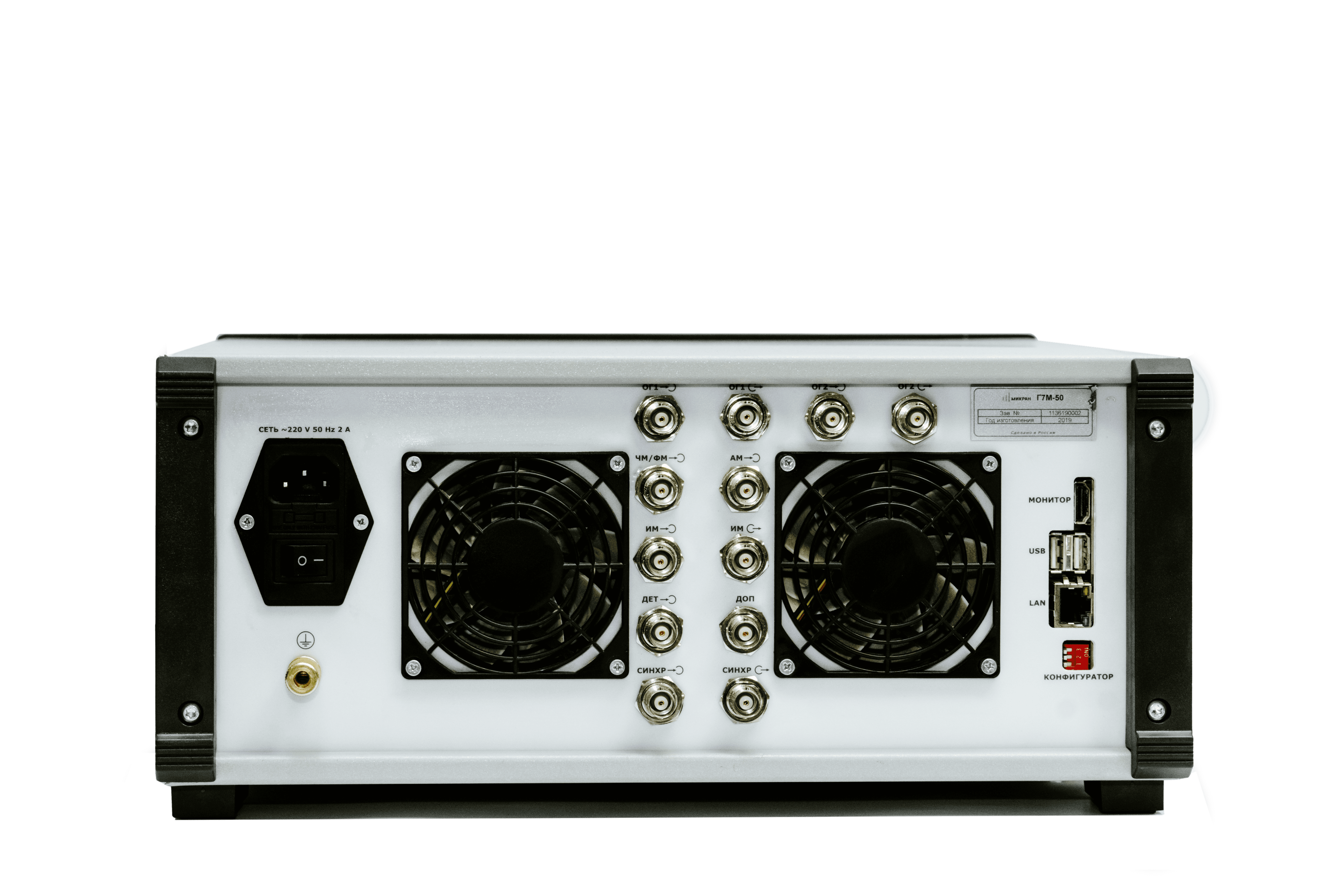

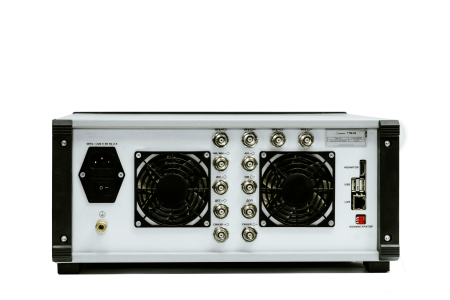

Синтезатор частот Г7М-50 предназначен для формирования непрерывных гармонических сигналов и сигналов с аналоговыми видами модуляции (АМ, ЧМ, ФМ, ИМ) в диапазоне от 10 МГц до 50 ГГц. Область применения синтезатора – исследование, настройка, испытания и контроль при производстве устройств ВЧ и СВЧ, используемых в радиоэлектронике, связи, радиолокации и измерительной технике. Синтезатор Г7М-50 управляется через сенсорный экран с помощью встроенного программного обеспечения или через интерфейс Ethernet с помощью системы SCPI команд.
Характеристики
- Диапазон частот от 10 МГц до 50 ГГц
- Диапазон регулировки мощности выходного сигнала от −90 до +13 дБм
- Аналоговая модуляция АМ, ЧМ, ФМ, ИМ
- Низкий уровень фазового шума
- Управление с помощью сенсорного экрана
- Непрерывная генерация гармонического сигнала с фиксированной частотой и мощностью.
- Шаговое сканирование по частоте, мощности.
- Шаговое одновременное сканирование по частоте и мощности.
- Сканирование по списку частот и мощностей.
Синтезатор Г7М-50 позволяет стабилизировать частоту выходного сигнала от внешнего опорного генератора частотой 10 МГц и стабилизировать частоту внешних устройств, формируя опорные частоты 10 и 100 МГц.
«АРМ включен»
Режим с включенной автоматической регулировкой мощности (АРМ) обеспечивает высокую стабильность уровня выходной мощности.
«АРМ выключен»
Режим с выключенной автоматической регулировкой мощности обеспечивает максимальную глубину амплитудной модуляции и минимальную длительность импульса при импульсной модуляции.
Гибкая система цифровой синхронизации позволяет оптимальным образом наладить взаимодействие синтезатора с внешними устройствами и обеспечивает возможность использования синтезатора в различных измерительных схемах без разработки дополнительного программного обеспечения.
Опции
Аналоговая модуляция (опция «АМП»)
Наличие опции «АМП» позволяет формировать:
- сигналы с амплитудной модуляцией в линейном и экспоненциальном режимах от внешнего или внутреннего генератора модулирующих сигналов;
- сигналы с частотной или фазовой модуляцией от внешнего или внутреннего генератора модулирующих сигналов.
Импульсная модуляция (опция «ИМП»)
Наличие опции «ИМП» позволяет формировать сигналы с импульсной модуляцией от внешнего или внутреннего генератора импульсов.
| Параметр | Значение | ||||||||||||||
| Диапазон частот выходного сигнала | 10 МГц ...50 ГГц | ||||||||||||||
| Дискретность установки частоты выходного сигнала, Гц | 0,1 | ||||||||||||||
| Относительная погрешность установки частоты выходного сигнала | ± 5 × 10−7 | ||||||||||||||
|
Диапазон установки мощности выходного сигнала в диапазоне частот, дБм 10 МГц ...45 ГГц 45...50 ГГц |
−90...+13 −90...+7 |
||||||||||||||
|
Погрешность установки мощности выходного сигнала при включенной АРМ в диапазоне, дБ −10...+13 дБм −90...−10 дБм |
± 1 ± 2 |
||||||||||||||
| КСВН выхода СВЧ | < 2,0 | ||||||||||||||
| Уровень гармоник выходного сигнала, дБн | < −30 | ||||||||||||||
| Уровень субгармоник и комбинационных составляющих выходного сигнала, дБн | < −40 | ||||||||||||||
| Уровень негармонических составляющих выходного сигнала, дБн | < −40 | ||||||||||||||
|
Параметры импульсной модуляции |
|||||||||||||||
| Ослабление мощности выходного сигнала в паузе между импульсами, дБ | > 60 | ||||||||||||||
|
Длительность выходных радиоимпульсов при работе от внутреннего источника модулир. импульсов при включенной АРМ при выключенной АРМ в диапазоне частот 10...62,5 МГц 62,5 МГц ...50 ГГц |
40 мкс ...2 с 250 нс ...2 с 100 нс ...2 с |
||||||||||||||
| Относительная погрешность установки длительности и периода повторения выходных радиоимпульсов | ± 10 % | ||||||||||||||
|
Длительность фронта и среза огибающей радиоимпульса в диапазоне частот, нс 10...62,5 МГц 62,5 МГц ...50 ГГц |
< 100 < 20 |
||||||||||||||
|
Параметры амплитудной модуляции |
|||||||||||||||
| Максимальный коэффициент амплитудной модуляции в линейном режиме | 99 % | ||||||||||||||
| Погрешность установки коэффициента амплитудной модуляции при частоте модулирующего синусоидального сигнала 100 Гц и мощности выходного сигнала 0 дБм | ± 10 % | ||||||||||||||
|
Диапазон частот модулирующего синусоидального сигнала, кГц при выключенной АРМ при включенной АРМ в диапазоне частот: 10 МГц ...1 ГГц 1...50 ГГц |
0...40 0...5 0…40 |
||||||||||||||
|
Неравномерность коэфф. амплитудной модуляции в диапазоне частот модулирующего синусоидально- го сигнала, дБ |
< 3 | ||||||||||||||
|
Параметры частотной модуляции |
|||||||||||||||
|
Максимальная девиация частоты в диапазоне частот выходного сигнала, МГц 10...62,5 МГц 62,5...125 МГц 125...250 МГц 250...500 МГц 500...1 000 МГц 1...2 ГГц 2...4 ГГц 4...9 ГГц 9...18 ГГц 18...36 ГГц 36...50 ГГц |
1,2 0,15 0,3 0,6 1,2 2,4 4,8 9,6 19,2 38,4 76,8 |
||||||||||||||
| Относ. погрешность установки девиации частоты при модулирующем синусоидальном сигнале 1 кГц | ± 10 % | ||||||||||||||
| Диапазон частот модулирующего синусоидального сигнала, кГц | 0...100 | ||||||||||||||
| Неравномерность девиации частоты в диапазоне частот модулирующего синусоидального сигнала, дБ | < 3 | ||||||||||||||
|
Параметры фазовой модуляции |
|||||||||||||||
|
Максимальная девиация фазы в диапазоне частот выходного сигнала, рад 10...62,5 МГц 62,5...125 МГц 125...250 МГц 250...500 МГц 500...1 000 МГц 1...2 ГГц 2...4 ГГц 4...9 ГГц 9...18 ГГц 18...36 ГГц 36...50 ГГц |
25 3,125 6,25 12,5 25 50 100 200 400 800 1 600 |
||||||||||||||
| Относ. погрешность установки девиации фазы при модулирующем синусоидальном сигнале 1 кГц | ± 10 % | ||||||||||||||
| Диапазон частот модулирующего синусоидального сигнала, кГц | 0...10 | ||||||||||||||
| Неравномерность девиации фазы в диапазоне частот модулирующего синусоидального сигнала, дБ | < 3 | ||||||||||||||
