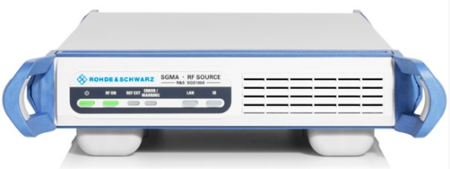

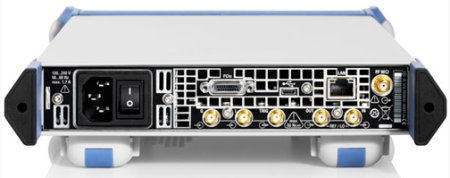

R&S SGS100A — это ВЧ-источник, разработанный согласно требованиям автоматизированных испытательных систем. Генератор может выступать и в качестве источника модулирующих сигналов (CW), и в качестве векторного генератора сигналов с встроенным I/Q-модулятором. Благодаря диапазону частот до 12,75 ГГц версия векторного генератора сигналов поддерживает все основные цифровые сигналы. CW-версию можно использовать как универсальный гетеродин, а также для испытаний в условиях помех согласно стандартам мобильной радиосвязи.
Ключевые особенности:
- Самый компактный полнофункциональный генератор сигналов на рынке, малогабаритная конструкция для интеграции системы
- Обеспечивает высокую пропускную способность благодаря очень быстрой установке частоты и уровня (280 мкс, тип.) через интерфейс PCIe
- Превосходные ВЧ-характеристики в компактном устройстве
- Максимальный выходной уровень +22 дБмВт (тип.) для компенсации потерь в установке
- Замкнутый контур АРУ в режимах CW и I/Q для высочайшей воспроизводимости уровня
- Высокая выходная частот до 12,75 ГГц для широкого спектра применений
- Неизнашиваемый электронный аттенюатор для высокой надежности
- Высокая экономическая эффективность благодаря низким первоначальным затратам и низкой стоимости владения
| Параметр | Значение | |
| Диапазон частот | С опцией SGS-B106 | от 1 МГц до 6 ГГц (CW-режим) |
| С опцией SGS-B106 и SGS-B112 | от 1 МГц до 12,75 ГГц (CW-режим) | |
| С опцией SGS-B106V |
от 80 МГц до 6 ГГц (I/Q-режим) от 1 МГц до 6 ГГц (CW-режим) |
|
| С опцией SGS-B106V и SGS-B112V |
от 80 МГц до 12,75 ГГц (I/Q-режим) от 1 МГц до 12,75 ГГц (CW-режим) |
|
| Разрешение по частоте | 0,001 Гц | |
| Старение опорного генератора | Стандартно | < 1 × 10–6/год |
| С опцией SGS-B1 | < 1 × 10–7/год | |
| Выход сигнала опорной частоты | 10 МГц, 1 ГГц | |
| Вход сигнала опорной частоты | 10 МГц, 100 МГц, 1 ГГц | |
| Специфицированный (гарантированный) уровень выходного сигнала | Стандартно | от -10 до +15 дБмВт |
| С опцией SGS-B26 | от -120 до +15 дБмВт | |
| Разрешение по уровню | 0,01 дБ | |
| Время установки частоты и уровня | По интерфейсу PCIe | <500 мкс |
| Чистота спектра | Гармонические составляющие | < -30 дБн (уровень ≤ 8 дБмВт) |
| Негармонические составляющие | < -76 дБн (f < 1,5 ГГц) | |
| Субгармоники | < -76 дБн (f < 3 ГГц) | |
| Широкополосный шум |
< -145 дБн (режим CW), < -135 дБн (режим I/Q) |
|
|
Фазовый шум - несущая 1 ГГц, отстройка 20 кГц - несущая 10 ГГц, отстройка 20 кГц |
< -126 дБн (-133 дБн тип.) < -106 дБн (-113 дБн тип.) |
|
| Виды модуляции | Импульсная (внутренняя/ внешняя) опция SGS-K22 | |
| Режим | Единичный/ двойной импульс | |
| Фронт/Срез | < 20 нс | |
| Длительность импульсов | от 20 нс до 100 с | |
| Период следования импульсов | от 100 нс до 100 с | |
| I/Q-модуляция (при внешнем источнике модуляции) | ||
| Полоса модуляции в диапазоне 80 МГц | +/-5% от частоты несущей | |
| В диапазоне 1 ГГц | +/-50 МГц | |
| В диапазоне 100 МГц (I/Q-wideband) | +/-20% от частоты несущей | |
| В диапазоне 2,5 ГГц (I/Q-wideband) | +/-500 МГц | |
| Фазовая когерентность (опция SGS-K90) | Температурный дрейф фазы | 0,4° (измеренное) |
| Интерфейсы дистанционного управления | PCIe, LAN, USB | |
| Потребляемая мощность | 70 Вт | |
| Габаритные размеры, Ш-В-Г | С учетом ручек и защитных бамперов | 250 мм – 52,5 мм – 401 мм |
| Масса | 4 кг | |
