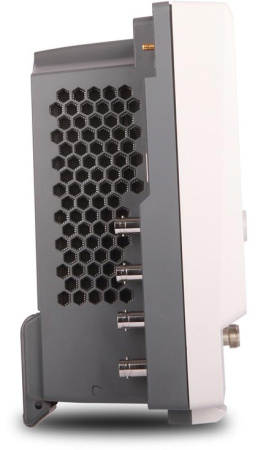

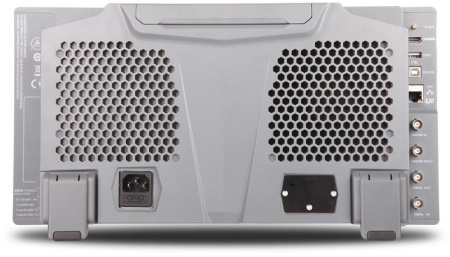

Анализатор спектра Rigol RSA3015E-TG способен работать в двух режимах: в режиме обычного свипирующего анализатора спектра (GPSA режим) и в режиме анализатора спектра реального времени (RTSA). Применение в анализаторе спектра Rigol RSA3015E-TG инновационной технологии Ultra-Real дает ряд преимуществ, в том числе позволяет проводить анализ спектра в реальном времени с гарантированным захватом сигнала: полоса анализа 10 МГц, скорость обработки до 146484 преобразований в секунду.
В анализаторе спектра Rigol RSA3015E-TG имеется встроенный трекинг-генератор, что позволяет использовать этот прибор для измерения S-параметров.
Для наибольшего удобства анализа и обработки полученной информации анализатор спектра Rigol RSA3015E-TG предоставляет инженерам семь режимов визуализации в режиме реального времени.
Благодаря наличию большого сенсорного дисплея с разрешением 1024×600 пикселей, анализатор спектра Rigol RSA3015E-TG обладает гибким интерфейсом управления. Пользователь может осуществлять управление как с помощью кнопок и переключателей на передней панели, так и с помощью прикосновений к экранному меню и движениями пальцев по экрану прибора.
Стандартная комплектация:
- Анализатор спектра
- Кабель питания
- Краткое руководство по эксплуатации
|
Характеристика |
Параметр |
Значение | |||||||||||||||||||||
|
Для всех измерительных режимов |
|||||||||||||||||||||||
| Частота | Частотный диапазон | 9 кГц…1,5 ГГц | |||||||||||||||||||||
| Источник опорной частоты | Опорная частота | 10 МГц | |||||||||||||||||||||
| Точность после калибровки | стандартно | <1 ppm | |||||||||||||||||||||
| опция OCXO-C08 | <0,1 ppm | ||||||||||||||||||||||
| Температурная стабильность источника опорной частоты (0~50 °C) | стандартно | <0,5 ppm | |||||||||||||||||||||
| опция OCXO-C08 | <0,005 ppm | ||||||||||||||||||||||
| Старение | стандартно | <1 ppm/год | |||||||||||||||||||||
| опция OCXO-C08 | <0,03 ppm/год | ||||||||||||||||||||||
|
Режим стандартного анализатора спектра со свипированием (GPSA) |
|||||||||||||||||||||||
| Частота | Маркер | Разрешение | ± полоса обзора / (кол. точек развертки-1) | ||||||||||||||||||||
| Погрешность | ± (индицируемая частота × погрешность опорной частоты + 1% × полоса обзора + 10% × полоса пропускания + разрешение маркера) | ||||||||||||||||||||||
| Счетчик частоты | Разрешение | 1 Гц | |||||||||||||||||||||
| Погрешность | ± (индицируемая частота × погрешность опорной частоты + разрешение счетчика) | ||||||||||||||||||||||
| Полоса обзора | Диапазон | Нулевая, 10 Гц...максимальная частота | |||||||||||||||||||||
| Разрешение | 2 Гц | ||||||||||||||||||||||
| Погрешность | ± полоса обзора / (кол. точек развертки-1) | ||||||||||||||||||||||
| Плотность фазовых шумов (500 МГц, 20~30 °C) | 1 кГц | <-90 дБн/Гц | |||||||||||||||||||||
| 10 кГц | <-100 дБн/Гц; <-102 дБн/Гц (тип.) | ||||||||||||||||||||||
| 100 кГц | <-100 дБн/Гц; <-102 дБн/Гц (тип.) | ||||||||||||||||||||||
| 1 МГц | <-110 дБн/Гц; <-112 дБн/Гц (тип.) | ||||||||||||||||||||||
| Полоса пропускания | Разрешение ПЧ RBW (-3 дБ ) | 10 Гц… 3 МГц, с шагом 1-3-10 | |||||||||||||||||||||
| Погрешность RBW | <5% | ||||||||||||||||||||||
| Избирательность (60 дБ/3 дБ) | <5:1 | ||||||||||||||||||||||
| Разрешение видео VBW (-3 дБ ) | 1 Гц… 10 МГц, с шагом 1-3-10 | ||||||||||||||||||||||
|
Разрешение RBW (-6 дБ ) с опцией RSA3000E-EMC |
200 Гц, 9 кГц, 120 кГц, 1 МГц | ||||||||||||||||||||||
| Амплитуда | Измерение уровня (fц ≥ 10 МГц) | Диапазон (fц≥10 МГц) | Уровень собственных шумов … +30 дБм | ||||||||||||||||||||
| Максимальный уровень на входе | Постоянное напряжение | 50 В | |||||||||||||||||||||
| Макс. уровень CW RF Power | +30 дБм (1 Вт), аттенюатор ≥40 дБ, предусилитель выкл. | ||||||||||||||||||||||
| - 10 дБм , аттенюатор =20 дБ, предусилитель вкл. | |||||||||||||||||||||||
| Макс. опасный уровень CW RF Power | +33 дБм (2 Вт) | ||||||||||||||||||||||
|
Средний уровень шумов (типично) 0 дБ аттенюатор, усреднение ≥50, трекинг-генератор выкл., нормализован к 1 Гц |
без предусилителя | ||||||||||||||||||||||
| 9 кГц...100 кГц | <-120 дБм (тип.) | ||||||||||||||||||||||
| 100 кГц...20 МГц | <-135 дБм, <-140 дБм (тип.) | ||||||||||||||||||||||
| 20 МГц…1,5 ГГц | <-138 дБм, <-141 дБм (тип.) | ||||||||||||||||||||||
| с предусилителем (опция RSA3000E-PA) | |||||||||||||||||||||||
| 100 кГц...20 МГц | <-152 дБм, <-160 дБм (тип.) | ||||||||||||||||||||||
| 20 МГц…1,5 ГГц | <-158 дБм, <-161 дБм (тип.) | ||||||||||||||||||||||
| Частотный отклик (аттенюатор = 10 дБ, отн. 50 МГц) | без предусилителя | ||||||||||||||||||||||
| 100 кГц…1,5 ГГц | <0,7 дБ; <0,5 дБ (тип.) | ||||||||||||||||||||||
| с предусилителем (опция RSA3000E-PA) | |||||||||||||||||||||||
| 100 кГц…1,5 ГГц | <1,0 дБ; <0,5 дБ (тип.) | ||||||||||||||||||||||
| Отображение уровня | Логарифмическая шкала | 1 дБ…200 дБ | |||||||||||||||||||||
| Линейная шкала | 0 до опорного уровня | ||||||||||||||||||||||
| Количество точек | 801 | ||||||||||||||||||||||
| Количество графиков | 6 | ||||||||||||||||||||||
| Тип детектора | обычный, выборка, положительный пиковый, отрицательный пиковый, среднеквадратический, среднее напряжение, квазипиковый (опция RSA3000E-EMC) | ||||||||||||||||||||||
| Операции над графиками | непрерывное отображение, удержание максимума, удержание минимума, усреднение, просмотр, очистка | ||||||||||||||||||||||
| Единицы измерения | дБм, дБмВ, дБмкВ, нВ, мкВ, мВ, В, нВт, мкВт, мВт, Вт | ||||||||||||||||||||||
| Аттенюатор | Диапазон ослабления | 0…50 дБ, с шагом 1 дБ | |||||||||||||||||||||
| Погрешность переключения (fц=50 МГц, отн. 10 дБ, предусилит. выкл): | <0,3 дБ | ||||||||||||||||||||||
|
Абсолютная амплитудная погрешность (центральная частота=50 МГц, предусилитель выключен, ослабление 10 дБ, входной сигнал -10 дБм, 20 °C…30 °C) |
<0,3 дБ | ||||||||||||||||||||||
| Установка опорного уровня | Логарифмическая шкала | -170 дБм…+30 дБм с шагом 0,01 дБ | |||||||||||||||||||||
| Линейная шкала | 707 пВ...7,07 В; 0,11% разрешение | ||||||||||||||||||||||
|
Погрешность измерения уровня (достоверность 95%, с/ш>20 дБ, RBW = VBW = 1 кГц, без предусилителя, ослабление 10 дБ, -50 дБм <опорный уровень <0, 10 МГц <центральная частота >10 МГц, 20 °C to 30 °C) |
1,0 дБ | ||||||||||||||||||||||
| Погрешность переключения RBW | 1 Гц...1 МГц | <0,1 дБ | |||||||||||||||||||||
| 3 МГц, 10 МГц | <0,3 дБ | ||||||||||||||||||||||
| Предусилитель (опция RSA3000E-PA) | Частотный диапазон | 100 кГц…1,5 ГГц | |||||||||||||||||||||
| Усиление | 20 дБ | ||||||||||||||||||||||
|
КСВН (аттенюатор ≥10 дБ, предусилитель выкл.) |
<1,6 дБ | ||||||||||||||||||||||
|
Гармонические искажения 2-го порядка (центральная частота ≥50 МГц, аттенюатор = 0 дБ, вх. уровень =-20 дБ) |
SHI : +45 дБм | ||||||||||||||||||||||
|
Интермодуляционные искажения 3-го порядка (центральная частота ≥50 МГц, аттенюатор = 0 дБ, вх. уровень =-20 дБ) |
TOI: +10 дБм , типично +15 дБм | ||||||||||||||||||||||
|
Комбинационные искажения |
<-60 дБн | ||||||||||||||||||||||
|
Собственные комбинационные помехи (вх. терминатор 50 Ом, аттенюатор = 0 дБ) |
<-90 дБм, <-100 дБм, типично | ||||||||||||||||||||||
| Развертка | Время развертки | Нулевой обзор | 1 мкс…4000 с | ||||||||||||||||||||
| Полоса обзора ≥10 Гц | 1 мс... 6000 с | ||||||||||||||||||||||
| Погрешность времени развертки | Нулевой обзор | 5% | |||||||||||||||||||||
| Полоса обзора ≥10 Гц, RBW ≥1 кГц | 5% | ||||||||||||||||||||||
|
Тип запуска |
непрерывный, однократный | ||||||||||||||||||||||
| Запуск |
Источник |
свободный, внешний 1, внешний 2, видео | |||||||||||||||||||||
| Задержка | Нулевой обзор | 0...500 мс | |||||||||||||||||||||
| Полоса обзора ≥10 Гц | 0...500 мс | ||||||||||||||||||||||
| Трекинг-генератор |
Частотный диапазон |
100 кГц...1,5 ГГц | |||||||||||||||||||||
| Выходной уровень | Диапазон | -40 дБм...0 дБм | |||||||||||||||||||||
| Разрешение | 1 дБ | ||||||||||||||||||||||
|
Нелинейность (отн. 50 МГц) |
±3 дБ | ||||||||||||||||||||||
|
Режим анализатора спектра реального времени (RTSA) |
|||||||||||||||||||||||
| Основные параметры RTSA |
Полоса анализа в реальном времени |
10 МГц | |||||||||||||||||||||
|
Мин. длительность для гарантированного захвата сигналов 100% POI |
9,3 мкс | ||||||||||||||||||||||
|
Мин. длительность для гарантированного захвата сигналов 100% POI с разными RBW , мкс (макс. полоса обзора, окно Kaise) |
|
||||||||||||||||||||||
|
Тип детектора |
выборка, положительный пиковый, отрицательный пиковый, среднее | ||||||||||||||||||||||
|
Количество графиков |
6 | ||||||||||||||||||||||
|
Тип окна |
Hanning, Blackman-Harris, Rectangular, Flattop, Kaiser, Gaussian | ||||||||||||||||||||||
| Разрешение (для окна Kaiser) | обеспечивает 6 RBW для каждого окна, кроме прямоугольного; | ||||||||||||||||||||||
| Полоса обзора | Мин. диапазон / Макс. диапазон | ||||||||||||||||||||||
| 10 МГц | 25,1 кГц / 804 кГц | ||||||||||||||||||||||
| 1 МГц | 2,51 кГц / 80,4 кГц | ||||||||||||||||||||||
| 100 КГц | 251 Гц / 8,04 кГц | ||||||||||||||||||||||
|
Максимальная частота дискретизации |
12,8 Мвыб/сек | ||||||||||||||||||||||
|
Скорость БПФ (FFT) |
146484 FFT/сек | ||||||||||||||||||||||
|
Количество маркеров |
8 | ||||||||||||||||||||||
|
Разрешение по амплитуде |
0,01 дБ | ||||||||||||||||||||||
|
Количество точек по частоте |
801 | ||||||||||||||||||||||
|
Время захвата (макс. дискретизация) |
>32 мс | ||||||||||||||||||||||
| Амплитуда | Неравномерность АЧХ | <0,5 дБ | |||||||||||||||||||||
| SFDR | <-50 дБн/Гц | ||||||||||||||||||||||
| Режим Density (Спектральная плотность) |
Диапазон плотности |
0...100% с шагом 0,1% | |||||||||||||||||||||
|
Мин. полоса обзора |
5 кГц | ||||||||||||||||||||||
|
Персистенция |
32 мс...10 с | ||||||||||||||||||||||
| Режим Spectrogram (Спектрограмма) |
Глубина памяти |
8192 точки | |||||||||||||||||||||
|
Динамический диапазон (охват. Bitmap) |
200 дБ | ||||||||||||||||||||||
|
Режим PvT (Распределение мощности во времени) |
Мин. время захвата |
187,917 мкс | |||||||||||||||||||||
|
Макс. время захвата |
40 с | ||||||||||||||||||||||
|
Источник запуска |
внешний запуск, внешний 1, внешний 2, мощность, по частотной маске FMT | ||||||||||||||||||||||
| Запуск по частотной маске FMT |
Диаграмма запуска |
спектральная плотность, спектрограмма, обычная, PVT | |||||||||||||||||||||
|
Разрешение запуска |
0,5 дБ | ||||||||||||||||||||||
|
Критерии запуска |
входит, выходит, внутри, снаружи, входит-выходит, выходит-входит | ||||||||||||||||||||||
| Входы / Выходы | Разъемы на передней панели | RF вход (ВЧ вход) |
Разъем N-типа (female) Импеданс 50 Ом |
||||||||||||||||||||
| Вход / Выход источника опорного сигнала | Внутренний источник |
Частота 10 МГц Выходной уровень +3 дБм…+10 дБм, +7 дБм (тип.) Разъем BNC-тип (female) Импеданс 50 Ом |
|||||||||||||||||||||
| Внешний источник |
Частота 10 МГц±5 ppm Входной уровень 0 дБм…+10 дБм Разъем BNC-тип (female) Импеданс 50 Ом |
||||||||||||||||||||||
| Вход / Выход внешнего запуска | Вход внешнего запуска 1 |
Разъем BNC-тип (female) Импеданс ≥1 кОм Уровень запуска: 5 В TTL уровень |
|||||||||||||||||||||
|
Вход внешнего запуска 2 / Выход синхронизации |
Разъем BNC-тип (female) Импеданс ≥1 кОм (вход внешнего запуска 2) Импеданс 50 Ом (выход синхронизации) Уровень запуска: 5 В TTL уровень |
||||||||||||||||||||||
| Другие разъемы | IF выход (выход ПЧ) |
Частота 430 МГц±20 МГц Разъем SMB (male) Импеданс 50 Ом |
|||||||||||||||||||||
| Интерфейсы | USB Host (4 порта) |
Разъем A-plug Версия 2.0 |
|||||||||||||||||||||
| USB Device |
Разъем B-plug Версия 2.0 |
||||||||||||||||||||||
| LAN |
Разъем 100/1000Base, RJ-45 Протокол LXI Core 2011 Device |
||||||||||||||||||||||
| HDMI |
Разъем A-plug Протокол HDMI 1.4b |
||||||||||||||||||||||
| Общие данные | Дисплей | Тип | Емкостной мультитач | ||||||||||||||||||||
| Разрешение | 1024 х 600 пикселей | ||||||||||||||||||||||
| Размер | 10,1" | ||||||||||||||||||||||
| Количество цветов | 24 бит | ||||||||||||||||||||||
|
Поддержка принтера |
Сетевой принтер | ||||||||||||||||||||||
| Память | Внутренняя | 512 Мб | |||||||||||||||||||||
| Внешняя | USB-флэш накопитель | ||||||||||||||||||||||
| Питание | Напряжение | AC 100 В…240 В | |||||||||||||||||||||
| Частота | 45 Гц…440 Гц | ||||||||||||||||||||||
| Потребляемая мощность | 55 Вт (тип.), макс. 90 Вт (со всеми опциями) | ||||||||||||||||||||||
| Габаритные размеры | 410 x 224 х 135 мм | ||||||||||||||||||||||
| Масса | 4,65 кг | ||||||||||||||||||||||
| Рабочая температура | 0 °C…50 °C | ||||||||||||||||||||||
