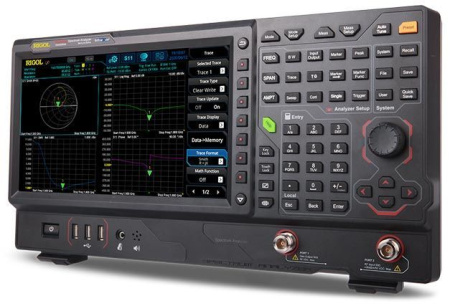

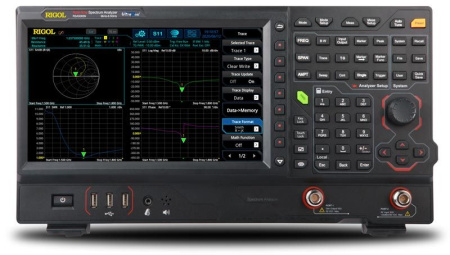

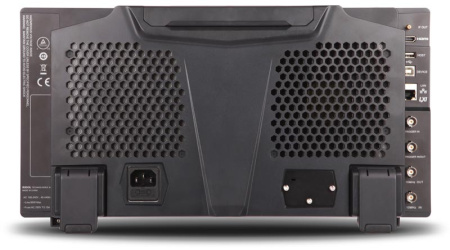

Анализатор спектра Rigol RSA5065N использует инновационную технологию Ultra-Real, которая объединяет в себе полноценный свипирующий анализатор спектра и анализатор спектра в реальном масштабе времени.
В режиме реального времени анализатор спектра Rigol RSA5065N позволяет измерять и отображать спектр во временной области с полосой обзора до 40 МГц с гарантированным захватом сигналов с минимальной длительностью 7,45 мкс. Встроенный трекинг-генератор и векторный анализатор позволяет использовать анализатор спектра Rigol RSA5065N для измерения S-параметров.
Стандартная комплектация:
- Анализатор спектра
- Кабель питания
- Краткое руководство по эксплуатации
| Характеристика | Параметр | Значение | ||||||||||||||||||||||||||||||||||
|
Для всех измерительных режимов |
||||||||||||||||||||||||||||||||||||
| Частота | Частотный диапазон | 9 кГц…6,5 ГГц | ||||||||||||||||||||||||||||||||||
| Источник опорной частоты | Опорная частота | 10 МГц | ||||||||||||||||||||||||||||||||||
| Точность после калибровки | стандартно | <1 ppm | ||||||||||||||||||||||||||||||||||
| опция OCXO-C08 | <0,1 ppm | |||||||||||||||||||||||||||||||||||
| Температурная стабильность источника опорной частоты (0~50 °C) | стандартно | <0,5 ppm | ||||||||||||||||||||||||||||||||||
| опция OCXO-C08 | <0,005 ppm | |||||||||||||||||||||||||||||||||||
| Старение | стандартно | <1 ppm/год | ||||||||||||||||||||||||||||||||||
| опция OCXO-C08 | <0,03 ppm/год | |||||||||||||||||||||||||||||||||||
|
Режим стандартного анализатора спектра со свипированием (GPSA) |
||||||||||||||||||||||||||||||||||||
| Частота | Маркер | Разрешение | ± полоса обзора / (кол. точек развертки-1) | |||||||||||||||||||||||||||||||||
| Погрешность | ± (индицируемая частота × погрешность опорной частоты + 1% × полоса обзора + 10% × полоса пропускания + разрешение маркера) | |||||||||||||||||||||||||||||||||||
| Счетчик частоты | Разрешение | 1 Гц | ||||||||||||||||||||||||||||||||||
| Погрешность | ± (индицируемая частота × погрешность опорной частоты + разрешение счетчика) | |||||||||||||||||||||||||||||||||||
| Полоса обзора | Диапазон | Нулевая, 10 Гц...максимальная частота | ||||||||||||||||||||||||||||||||||
| Разрешение | 2 Гц | |||||||||||||||||||||||||||||||||||
| Погрешность | ± полоса обзора / (кол. точек развертки-1) | |||||||||||||||||||||||||||||||||||
| Плотность фазовых шумов (500 МГц, 20~30 °C) |
1 кГц |
<-95 дБн/Гц | ||||||||||||||||||||||||||||||||||
| 10 кГц | <-106 дБн/Гц; <-108 дБн/Гц (тип.) | |||||||||||||||||||||||||||||||||||
| 100 кГц | <-106 дБн/Гц; <-108 дБн/Гц (тип.) | |||||||||||||||||||||||||||||||||||
| 1 МГц | <-115 дБн/Гц; <-117 дБн/Гц (тип.) | |||||||||||||||||||||||||||||||||||
| Полоса пропускания |
Разрешение ПЧ RBW (-3 дБ ) |
1 Гц… 10 МГц,с шагом 1-3-10 | ||||||||||||||||||||||||||||||||||
| Погрешность RBW |
<5% |
|||||||||||||||||||||||||||||||||||
|
Избирательность (60 дБ/3 дБ) |
<5:1 | |||||||||||||||||||||||||||||||||||
| Разрешение видео VBW (-3 дБ ) | 1 Гц… 10 МГц,с шагом 1-3-10 | |||||||||||||||||||||||||||||||||||
| Разрешение RBW (-6 дБ ) | 200 Гц, 9 кГц, 120 кГц, 1 МГц | |||||||||||||||||||||||||||||||||||
|
Амплитуда |
Измерение уровня (fц ≥ 10 МГц) | Диапазон | Уровень собственных шумов … +30 дБм | |||||||||||||||||||||||||||||||||
| Максимальный уровень на входе | Постоянное напряжение | 50 В | ||||||||||||||||||||||||||||||||||
| Макс. уровень CW RF Power | +30 дБм (1 Вт), аттенюатор ≥40 дБ, предусилитель выкл. | |||||||||||||||||||||||||||||||||||
| - 10 дБм , аттенюатор =20 дБ, предусилитель вкл. | ||||||||||||||||||||||||||||||||||||
| Макс. опасный уровень CW RF Power | +33 дБм (2 Вт) | |||||||||||||||||||||||||||||||||||
|
Средний уровень шумов (типично) |
без предусилителя | |||||||||||||||||||||||||||||||||||
|
9 кГц...100 кГц |
<-120 дБм (тип.) | |||||||||||||||||||||||||||||||||||
| 100 кГц...20 МГц | <-135 дБм, <-140 дБм (тип.) | |||||||||||||||||||||||||||||||||||
| 20 МГц…1,5 ГГц | <-142 дБм, <-145 дБм (тип.) | |||||||||||||||||||||||||||||||||||
| 1,5 ГГц…2,7 ГГц | <-140 дБм, <-143 дБм (тип.) | |||||||||||||||||||||||||||||||||||
| 2,7 ГГц…3,2 ГГц | <-138 дБм, <-141 дБм (тип.) | |||||||||||||||||||||||||||||||||||
| 3,2 ГГц...5,5 ГГц | <-138 дБм, <-143 дБм (тип.) | |||||||||||||||||||||||||||||||||||
| 5,5 ГГц…6,5 ГГц | <-138 дБм, <-141 дБм (тип.) | |||||||||||||||||||||||||||||||||||
| с предусилителем (опция RSA5000-PA) | ||||||||||||||||||||||||||||||||||||
| 100 кГц...20 МГц | <-152 дБм, <-160 дБм (тип.) | |||||||||||||||||||||||||||||||||||
| 20 МГц…1,5 ГГц | <-162 дБм, <-165 дБм (тип.) | |||||||||||||||||||||||||||||||||||
| 1,5 ГГц…2,7 ГГц | <-160 дБм, <-163 дБм (тип.) | |||||||||||||||||||||||||||||||||||
| 2,7 ГГц…3,2 ГГц | <-158 дБм, <-161 дБм (тип.) | |||||||||||||||||||||||||||||||||||
| 3,2 ГГц...5,5 ГГц | <-156 дБм, <-161 дБм (тип.) | |||||||||||||||||||||||||||||||||||
| 5,5 ГГц…6,5 ГГц | <-154 дБм, <-159 дБм (тип.) | |||||||||||||||||||||||||||||||||||
| Частотный отклик (аттенюатор = 10 дБ, отн. 50 МГц) |
без предусилителя |
|||||||||||||||||||||||||||||||||||
| 100 кГц…3,2 ГГц | <0,5 дБ; <0,3 дБ (тип.) | |||||||||||||||||||||||||||||||||||
| 3,2 ГГц...6,5 ГГц | <0,7 дБ; <0,5 дБ (тип.) | |||||||||||||||||||||||||||||||||||
| с предусилителем (опция RSA5000-PA) | ||||||||||||||||||||||||||||||||||||
| 100 кГц…3,2 ГГц | <0,7 дБ; <0,3 дБ (тип.) | |||||||||||||||||||||||||||||||||||
| 3,2 ГГц...6,5 ГГц | <0,9 дБ; <0,5 дБ (тип.) | |||||||||||||||||||||||||||||||||||
| Отображение уровня | Логарифмическая шкала | 1 дБ…200 дБ | ||||||||||||||||||||||||||||||||||
| Линейная шкала | 0 до опорного уровня | |||||||||||||||||||||||||||||||||||
| Количество точек | 801 | |||||||||||||||||||||||||||||||||||
| Количество графиков | 6 | |||||||||||||||||||||||||||||||||||
| Тип детектора | обычный, выборка, положительный пиковый, отрицательный пиковый, среднеквадратический, среднее напряжение, квазипиковый | |||||||||||||||||||||||||||||||||||
| Операции над графиками | непрерывное отображение, удержание максимума, удержание минимума, усреднение, просмотр, очистка | |||||||||||||||||||||||||||||||||||
| Единицы измерения | дБм, дБмВ, дБмкВ, нВ, мкВ, мВ, В, нВт, мкВт, мВт, Вт | |||||||||||||||||||||||||||||||||||
| Аттенюатор |
Диапазон ослабления |
0…50 дБ, с шагом 1 дБ | ||||||||||||||||||||||||||||||||||
|
Погрешность переключения (fц=50 МГц, отн. 10 дБ): |
<0,3 дБ | |||||||||||||||||||||||||||||||||||
|
Абсолютная амплитудная погрешность (центральная частота = 50 МГц, предусилитель выключен, ослабление 10 дБ, входной сигнал -10 дБм, 20 ºC…30 °C) |
<0,3 дБ | |||||||||||||||||||||||||||||||||||
| Установка опорного уровня |
Логарифмическая шкала |
-170 дБм…+30 дБм с шагом 0,01 дБ | ||||||||||||||||||||||||||||||||||
| Линейная шкала | 707 пВ...7,07 В; 0,11% разрешение | |||||||||||||||||||||||||||||||||||
| Погрешность измерения уровня (достоверность 95%, с/ш>20 дБ, RBW = VBW = 1 кГц, без предусилителя, ослабление 10 дБ, -50 дБм <опорный уровень <0, 10 МГц <центральная частота <1,5 ГГц, 20 ºC to 30 °C) | <0,8 дБ | |||||||||||||||||||||||||||||||||||
| Погрешность переключения RBW | 1 Гц...1 МГц | <0,1 дБ | ||||||||||||||||||||||||||||||||||
| 3 МГц, 10 МГц | <0,3 дБ | |||||||||||||||||||||||||||||||||||
| Предусилитель (опция RSA5000-PA) | Частотный диапазон | 100 кГц…6,5 ГГц | ||||||||||||||||||||||||||||||||||
| Усиление | 20 дБ | |||||||||||||||||||||||||||||||||||
| КСВН (аттенюатор ≥10 дБ, предусилитель выкл.) | 300 кГц…3,2 ГГц | <1,6 дБ | ||||||||||||||||||||||||||||||||||
| 3,2 ГГц...6,5 ГГц | <1,8 дБ | |||||||||||||||||||||||||||||||||||
|
Гармонические искажения 2-го порядка (центральная частота ≥50 МГц, аттенюатор = 10 дБ, вх. уровень =-20 дБ) |
SHI : +45 дБм | |||||||||||||||||||||||||||||||||||
|
Интермодуляционные искажения 3-го порядка (центральная частота ≥50 МГц, аттенюатор = 10 дБ, вх. уровень =-20 дБ) |
TOI: +11 дБм , типично +15 дБм | |||||||||||||||||||||||||||||||||||
|
Комбинационные искажения |
<-60 дБн | |||||||||||||||||||||||||||||||||||
|
Собственные комбинационные помехи (вх. терминатор 50 Ом, аттенюатор = 0 дБ) |
<-90 дБм, <-100 дБм, типично | |||||||||||||||||||||||||||||||||||
| Развертка | Время развертки | Нулевой обзор | 1 мкс…6000 с | |||||||||||||||||||||||||||||||||
| Полоса обзора ≥10 Г | 1 мс... 4000 с | |||||||||||||||||||||||||||||||||||
| Погрешность времени развертки | Нулевой обзор | 5% | ||||||||||||||||||||||||||||||||||
| Полоса обзора ≥10 Гц, RBW ≥1 кГц | 5% | |||||||||||||||||||||||||||||||||||
|
Тип запуска |
непрерывный, однократный | |||||||||||||||||||||||||||||||||||
| Запуск |
Источник |
свободный, внешний 1, внешний 2, видео | ||||||||||||||||||||||||||||||||||
| Задержка | Нулевой обзор | 0...500 мс | ||||||||||||||||||||||||||||||||||
| Полоса обзора ≥10 Гц | 0...500 мс | |||||||||||||||||||||||||||||||||||
| Трекинг-генератор |
Частотный диапазон |
100 кГц...6,5 ГГц | ||||||||||||||||||||||||||||||||||
| Выходной уровень | Диапазон | -40 дБм...0 дБм | ||||||||||||||||||||||||||||||||||
| Разрешение | 1 дБ | |||||||||||||||||||||||||||||||||||
|
Нелинейность (отн. 50 МГц) |
±3 дБ | |||||||||||||||||||||||||||||||||||
|
Режим анализатора спектра реального времени (RTSA) |
||||||||||||||||||||||||||||||||||||
| Основные параметры RTSA | Полоса анализа в реальном времени | Стандартно | 25 МГц | |||||||||||||||||||||||||||||||||
| Опция RSA5000-B40 | 40 МГц | |||||||||||||||||||||||||||||||||||
| Мин. длительность для гарантированного захвата сигналов 100% POI , мкс | макс. полоса обзора, окно Kaise | 7,45 мкс | ||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||
|
Тип детектора |
выборка, положительный пиковый, отрицательный пиковый, среднее | |||||||||||||||||||||||||||||||||||
|
Количество графиков |
6 | |||||||||||||||||||||||||||||||||||
|
Тип окна |
Hanning, Blackman-Harris, Rectangular, Flattop, Kaiser, Gaussian | |||||||||||||||||||||||||||||||||||
| Разрешение (для окна Kaiser) | обеспечивает 6 RBW для каждого окна, кроме прямоугольного; | |||||||||||||||||||||||||||||||||||
| Полоса обзора | Мин. диапазон / Макс. диапазон | |||||||||||||||||||||||||||||||||||
| 40 МГц | 100 кГц / 3,21 МГц | |||||||||||||||||||||||||||||||||||
| 25 МГц | 62,8 кГц / 2,01 МГц | |||||||||||||||||||||||||||||||||||
| 10 МГц | 25,1 кГц / 804 кГц | |||||||||||||||||||||||||||||||||||
| 1 МГц | 2,51 кГц / 80,4 кГц | |||||||||||||||||||||||||||||||||||
| 100 КГц | 251 Гц / 8,04 кГц | |||||||||||||||||||||||||||||||||||
|
Максимальная частота дискретизации |
51,2 Мвыб/сек | |||||||||||||||||||||||||||||||||||
|
Скорость БПФ (FFT) |
146484 FFT/сек | |||||||||||||||||||||||||||||||||||
|
Количество маркеров |
8 | |||||||||||||||||||||||||||||||||||
|
Разрешение по амплитуде |
0,01 дБ | |||||||||||||||||||||||||||||||||||
|
Количество точек по частоте |
801 | |||||||||||||||||||||||||||||||||||
|
Время захвата (макс. дискретизация) |
>156,5 мкс | |||||||||||||||||||||||||||||||||||
| Амплитуда | Неравномерность АЧХ | <0,5 дБ | ||||||||||||||||||||||||||||||||||
| SFDR | <-60 дБн | |||||||||||||||||||||||||||||||||||
| Режим Density (Спектральная плотность) |
Диапазон плотности |
0...100% с шагом 0,1% | ||||||||||||||||||||||||||||||||||
|
Мин. полоса обзора |
5 кГц | |||||||||||||||||||||||||||||||||||
|
Персистенция |
32 мс...10 с | |||||||||||||||||||||||||||||||||||
| Режим Spectrogram (Спектрограмма) |
Глубина памяти |
8192 точки | ||||||||||||||||||||||||||||||||||
|
Динамический диапазон (охват. Bitmap) |
200 дБ | |||||||||||||||||||||||||||||||||||
|
Режим PvT (Распределение мощности во времени) |
Мин. время захвата |
187,9 мкс | ||||||||||||||||||||||||||||||||||
|
Макс. время захвата |
40 с | |||||||||||||||||||||||||||||||||||
|
Источник запуска |
внешний запуск, внешний 1, внешний 2, мощность, по частотной маске FMT | |||||||||||||||||||||||||||||||||||
| Запуск по частотной маске FMT |
Диаграмма запуска |
спектральная плотность, спектрограмма, обычная, PVT | ||||||||||||||||||||||||||||||||||
|
Разрешение запуска |
0,5 дБ | |||||||||||||||||||||||||||||||||||
|
Критерии запуска |
входит, выходит, внутри, снаружи, входит-выходит, выходит-входит | |||||||||||||||||||||||||||||||||||
|
Режим векторного анализатора (VNA) |
||||||||||||||||||||||||||||||||||||
| Параметры измерения |
Частотный диапазон |
100 кГц…4,5 ГГц | ||||||||||||||||||||||||||||||||||
|
Типы измерений |
Отражение (S11), передача (S21), расстояние до неоднородности (DTF) | |||||||||||||||||||||||||||||||||||
|
Полоса измерения |
1 кГц...10 МГц с шагом 1-3-10 | |||||||||||||||||||||||||||||||||||
|
Количество точек данных |
от 101 до 10001; по умолчанию 201 | |||||||||||||||||||||||||||||||||||
|
Типы трасс |
память, математическая операция, запись/очистка, усреднение, удержание максимума, удержание минимума | |||||||||||||||||||||||||||||||||||
|
Количество маркеров |
8 | |||||||||||||||||||||||||||||||||||
|
Калибровка |
открытая, короткозамкнутая, под нагрузкой, проходная; пользовательский калибровочный комплект | |||||||||||||||||||||||||||||||||||
| Измерение передачи (S21) |
Выходная мощность |
-10 дБм | ||||||||||||||||||||||||||||||||||
|
Формат |
линейная магнитуда Lin Mag, логарифмическая магнитуда Log Mag, фаза, групповая задержка | |||||||||||||||||||||||||||||||||||
|
Диапазон измерения |
-500 G...500 G | |||||||||||||||||||||||||||||||||||
|
Разрешение |
Log: 100f; Lin 1a | |||||||||||||||||||||||||||||||||||
|
Динамический диапазон (RBW=10 кГц, Port1 уровень=0 дБм, логарифмическая магнитуда, Усреднение=50) |
80 дБ (ном.) | |||||||||||||||||||||||||||||||||||
| Измерение отражения (S11) |
Выходная мощность |
-10 дБм | ||||||||||||||||||||||||||||||||||
|
Формат |
линейная магнитуда Lin Mag, логарифмическая магнитуда Log Mag, фаза, групповая задержка, КСВН, диаграмма Смитта (Lin/Phase, Log/Phase, Real/Imag, R+j*X, G+j*B), полярная диаграмма (Lin/Phase, Log/Phase, Real/Imag) | |||||||||||||||||||||||||||||||||||
|
Диапазон измерения |
-500 G...500 G | |||||||||||||||||||||||||||||||||||
|
Разрешение |
Log: 100f; Lin 1a | |||||||||||||||||||||||||||||||||||
|
КСВН |
-500 G...500 G | |||||||||||||||||||||||||||||||||||
|
Эффективная направленность с CK106A ( Log Mag, Average=50) |
> 40 дБ (ном.) | |||||||||||||||||||||||||||||||||||
| Измерение расстояния до неоднородности (DTF) |
Выходная мощность |
0 дБм | ||||||||||||||||||||||||||||||||||
|
Формат |
линейная магнитуда Lin Mag, логарифмическая магнитуда Log Mag, КСВН | |||||||||||||||||||||||||||||||||||
|
Максимальная длина кабеля |
(8 м × 10E10 м × коэффициент замедления / полоса обзора) | |||||||||||||||||||||||||||||||||||
|
Разрешение определения повреждения |
(1,5 м × 10E8 м × коэффициент замедления / полоса обзора) | |||||||||||||||||||||||||||||||||||
|
Тип окна |
Gaussian, Flattop, Rectangular, Hanning, Hamming | |||||||||||||||||||||||||||||||||||
|
Коэффициент замедления |
0.1 ~ 1 | |||||||||||||||||||||||||||||||||||
| Входы / Выходы | Разъемы на передней панели | RF вход (ВЧ вход) |
Разъем N-типа (female) |
|||||||||||||||||||||||||||||||||
| Выход трекинг-генератора |
Разъем N-типа (female) Импеданс 50 Ом |
|||||||||||||||||||||||||||||||||||
| Вход / Выход источника опорного сигнала |
Внутренний источник |
Частота 10 МГц Выходной уровень +3 дБм…+10 дБм, +7 дБм (тип.) Разъем BNC-тип (female) Импеданс 50 Ом |
||||||||||||||||||||||||||||||||||
|
Внешний источник |
Частота 10 МГц±5 ppm Входной уровень 0 дБм…+10 дБм Разъем BNC-тип (female) Импеданс 50 Ом |
|||||||||||||||||||||||||||||||||||
| Вход/Выход внешнего запуска | Вход внешнего запуска 1 |
Разъем BNC-тип (female) Импеданс ≥1 кОм Уровень запуска: 5 В TTL уровень |
||||||||||||||||||||||||||||||||||
|
Вход внешнего запуска 2 / Выход синхронизации |
Разъем BNC-тип (female) Импеданс ≥1 кОм (вход внешнего запуска 2) Импеданс 50 Ом (выход синхронизации) Уровень запуска: 5 В TTL уровень |
|||||||||||||||||||||||||||||||||||
| Другие разъемы |
IF выход (выход ПЧ) |
Частота 430 МГц±20 МГц Разъем SMB (male) Импеданс 50 Ом |
||||||||||||||||||||||||||||||||||
| Интерфейсы | USB Host (4 порта) |
Разъем A-plug Версия 2.0 |
||||||||||||||||||||||||||||||||||
| USB Device |
Разъем B-plug Версия 2.0 |
|||||||||||||||||||||||||||||||||||
| LAN |
Разъем 100/1000Base, RJ-45 Протокол LXI Core 2011 Device |
|||||||||||||||||||||||||||||||||||
| HDMI |
Разъем A-plug Протокол HDMI 1.4b |
|||||||||||||||||||||||||||||||||||
| Общие данные | Дисплей | Тип |
Емкостной мультитач |
|||||||||||||||||||||||||||||||||
| Разрешение | 1024 х 600 пикселей | |||||||||||||||||||||||||||||||||||
| Размер | 10,1" | |||||||||||||||||||||||||||||||||||
| Количество цветов | 24 бит | |||||||||||||||||||||||||||||||||||
|
Поддержка принтера |
Сетевой принтер | |||||||||||||||||||||||||||||||||||
| Память |
Внутренняя |
512 Мб | ||||||||||||||||||||||||||||||||||
| Внешняя | USB-флэш накопитель | |||||||||||||||||||||||||||||||||||
| Питание |
Напряжение |
AC 100 В… 240 В | ||||||||||||||||||||||||||||||||||
| Частота | 45 Гц… 440 Гц | |||||||||||||||||||||||||||||||||||
| Потребляемая мощность | 55 Вт (тип.), макс. 90 Вт (со всеми опциями) | |||||||||||||||||||||||||||||||||||
| Габаритные размеры |
410 x 224 х 135 мм |
|||||||||||||||||||||||||||||||||||
| Масса |
4,95 кг |
|||||||||||||||||||||||||||||||||||
| Рабочая температура |
0 ºC …50 ºC |
|||||||||||||||||||||||||||||||||||
Все покупки на сайте осуществляются с помощью безналичной оплаты.
Все платежи для физических лиц осуществляются через сервис Paykeeper.
Также возможно оформление счета для оплаты от юридического лица (мы работаем с НДС).
Подробная информация на странице «Условия оплаты».
Мы доставляем грузы несколькими транспортными компаниями, подробнее узнать о которых вы можете в разделе «доставка».
Выбрать вариант доставки вы можете при оформлении заказа на сайте, либо связавшись с менеджером
Срок поставки менеджер уточнит после оформления заявки.
Компания RIGOL Technologies, Inc. специализируется на разработке и производстве контрольно-измерительного оборудования и является одной из самых динамично развивающихся компаний в этой области.
Нужна консультация?
Наши специалисты ответят на любой интересующий вопрос
Задать вопрос
