Параметр

Значение

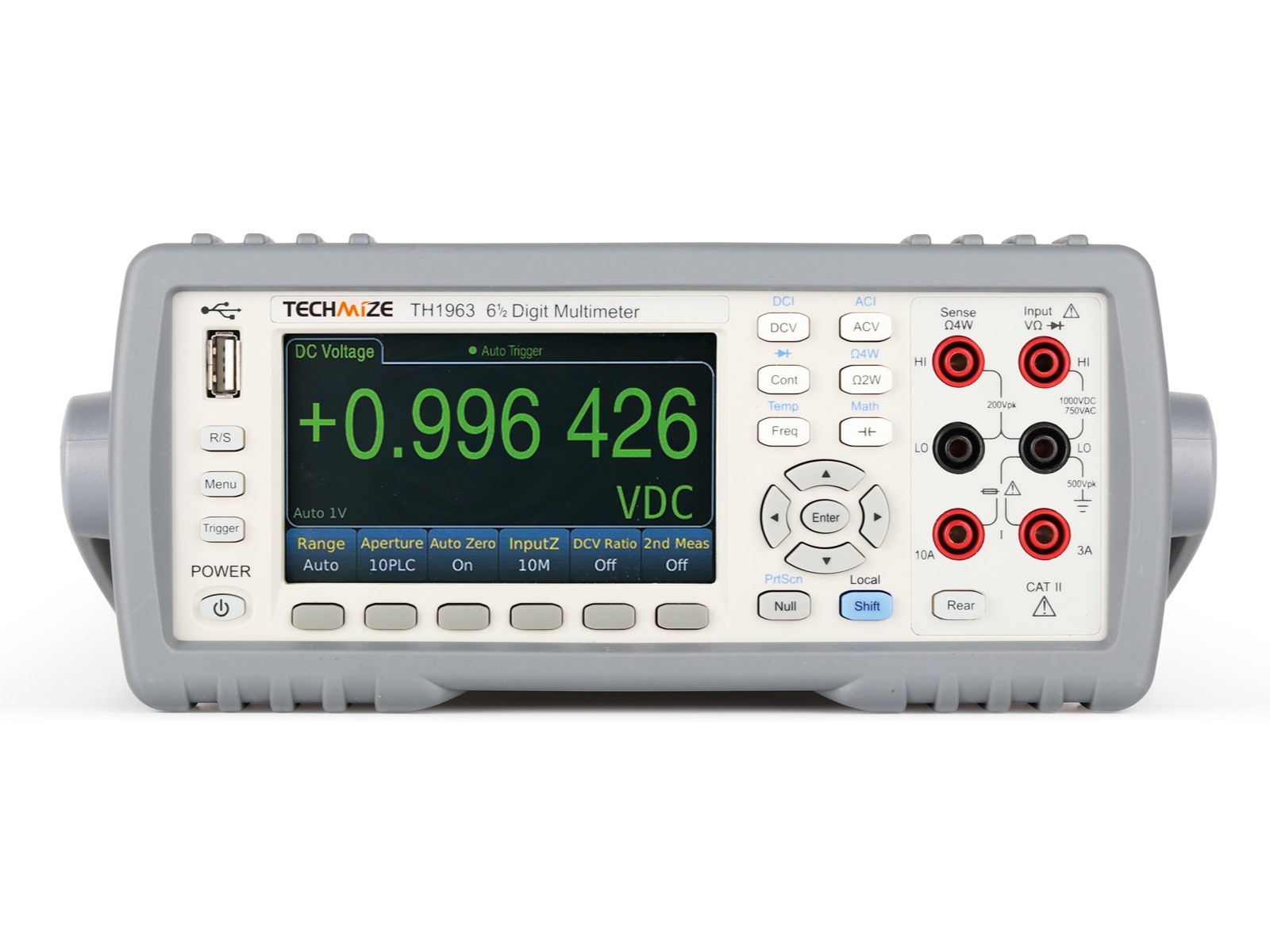

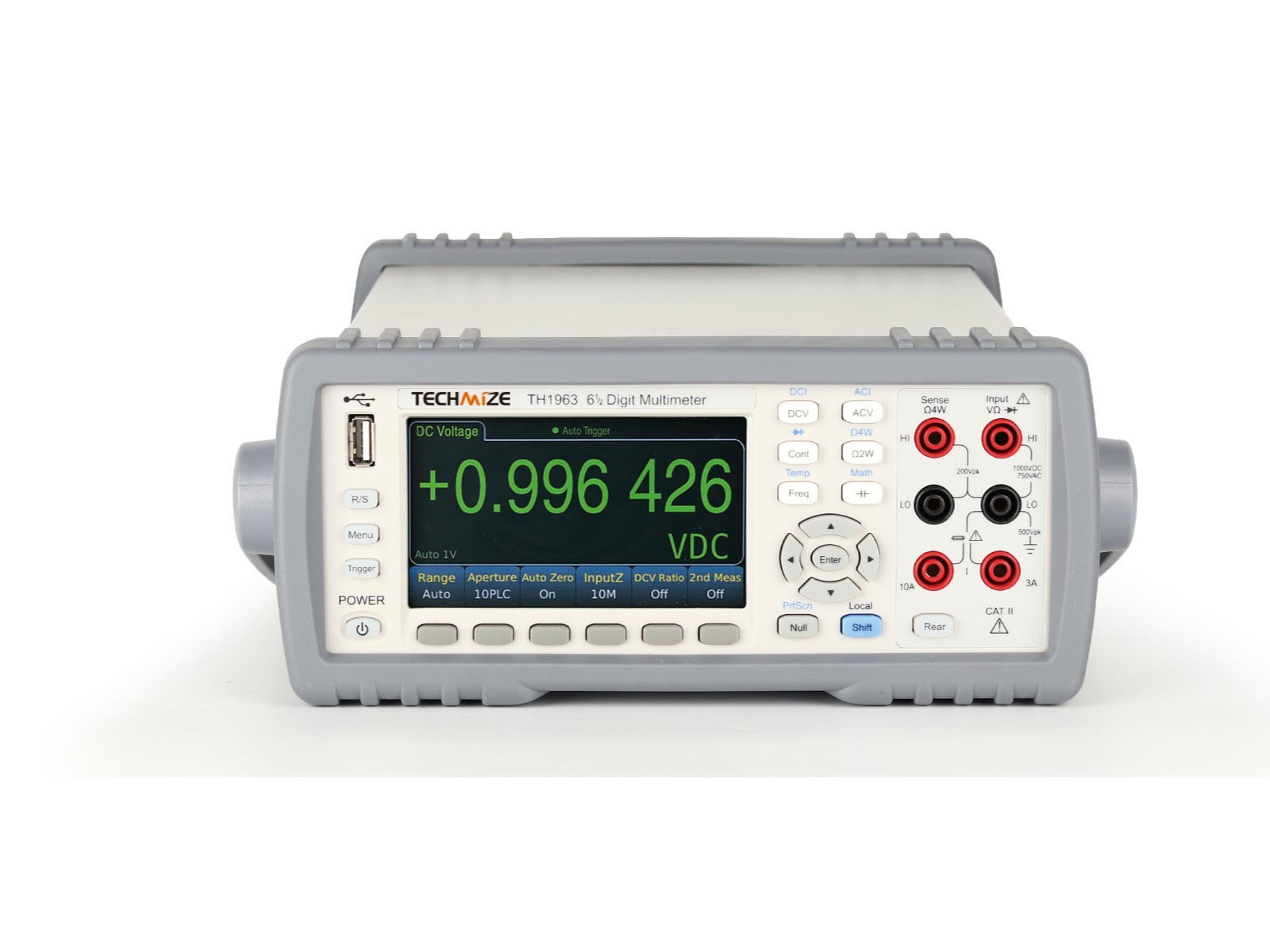

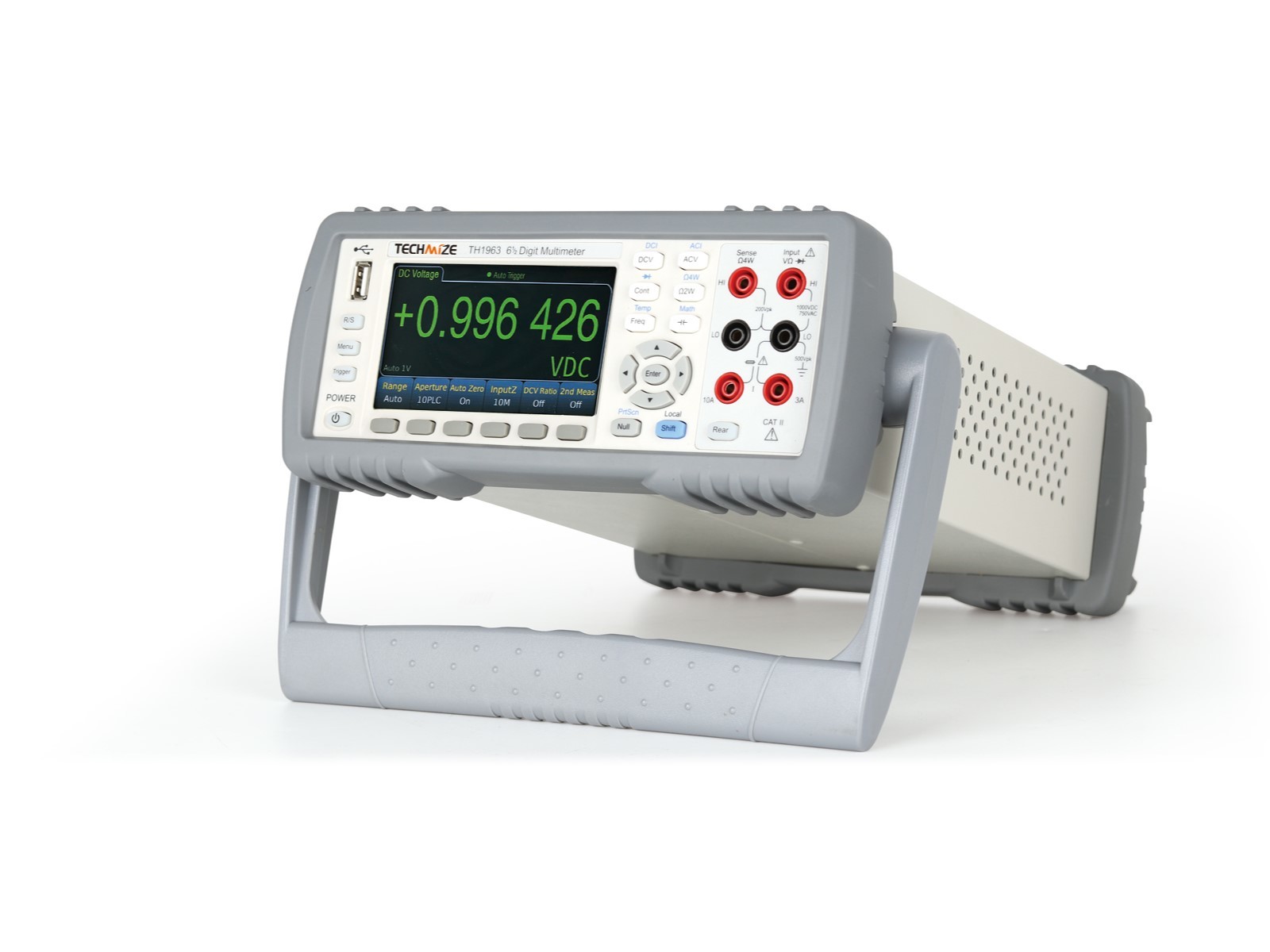

Модель

TH1963

Дисплей

4.3-дюймовый цветной ЖК-дисплей

Отображение

до 1 199 999 значений (6,5 разрядов)

Измеряемые параметры

Напряжение постоянного тока, напряжение переменного тока, постоянный ток, переменый ток, сопротивление постоянному току, емкость, частота сигнала, пробивное напряжение, тестирование диода, температура

Режим отоб.

Прямое считывание, гистограмма, бар-график, тренд

Скорость изм.

До 1000 измерений в секунду

Математ. функц.

Функция сброса, Мин./Макс., среднее, стандартное отклонение, дБВ, дБм

Общие характеристики

Диапазон

Режим запуска (триггера)

Удержание показаний

Допусковый контроль

Авто/ручной

Локально: AUTO / SINGLE / EXT
Удаленно: IMMEDIATE / BUS / EXT

Да

HI (выше), Lo (ниже) и IN (в пределах), с сопровождение звуковым сигналов

Тех. показатели

Неопределенность измерений: ± (% от показания + % от диапазона), Tcal = 25°C

Параметры

Диапазон измерений сигнала (фактическое значение)

Частота сигнала

Макс. основная погрешность Tcal = ± 5°C

Макс. доп. темп. погрешность/°C

Постоянное напряжение

100.0000 мВ - 1000.000 В (TH196)
100.000 мВ - 1000.00 В  (TH1953)

0.0035 +0.0005

0.0005 + 0.0001

Измерение напряжения (с функцией True RMS)

100.000 мВ - 750.000 В

3 - 5 Гц

1.00 + 0.03

0.100 + 0.003

5 - 10 Гц

0.35 + 0.03

0.035 + 0.003

10 Гц - 20 кГц

0.06 + 0.03

0.005 + 0.003

20 - 50 кГц

0.12 + 0.05

0.011 + 0.005

50 - 100 кГц

0.60 + 0.08

0.060 + 0.008

100 - 300 кГц

4.00 + 0.50

0.200 + 0.020

Сопр. пост. току

10 Ом - 100 МОм, уровень: 10 мA - 500 нA

0.010 + 0.001

0.0006 + 0.0001

Постоянный ток

100 мкА - 100 мА

0.050 + 0.005

0.0020 + 0.0005

1 A

0.100 + 0.010

0.0050 + 0.0010

3 A

0.200 + 0.020

0.0050 + 0.0020

10 A

0.120 + 0.010

0.0050 + 0.0010

Переменный ток

100 мкА - 1 А

3 кГц - 5 кГц

0.10 + 0.04

0.015 + 0.006

5 кГц - 10 кГц

0.10 + 0.04

0.030 + 0.006

3 A

3 Гц - 5 кГц

0.23 + 0.04

0.015 + 0.006

5 кГц - 10 кГц

0.23 + 0.04

0.030 + 0.006

10 A

3 Гц - 5 кГц

0.15 + 0.04

0.015 + 0.006

5 кГц - 10 кГц

0.15 + 0.04

0.030 + 0.006

Индикатор счетчика частоты

3 Гц - 10 Гц

0.100

0.0002

10 Гц - 100 Гц

0.030

0.0002

100 Гц - 1 MГц

0.010

0.0002

Прямоугольный сигнал

0.010

0.0002

Диод

5 В,тестовый сигнал :1 мA

0.010 + 0.030

0.0010 + 0.0020

На пробой

1 кОм,тестовый сигнал :1 мА

0.010 + 0.030

0.0010 + 0.0020

Емкость

1.0000 нФ

1.0 + 0.5

0.02

10.000 нФ - 1.0000 мФ

0.5 + 0.1

0.02

10.000 мФ

1.0 + 0.5

0.02

Температура

PT100 (DIN/ IEC 751)

± 0.05°C

5 кОм Термистор

± 0.10°C

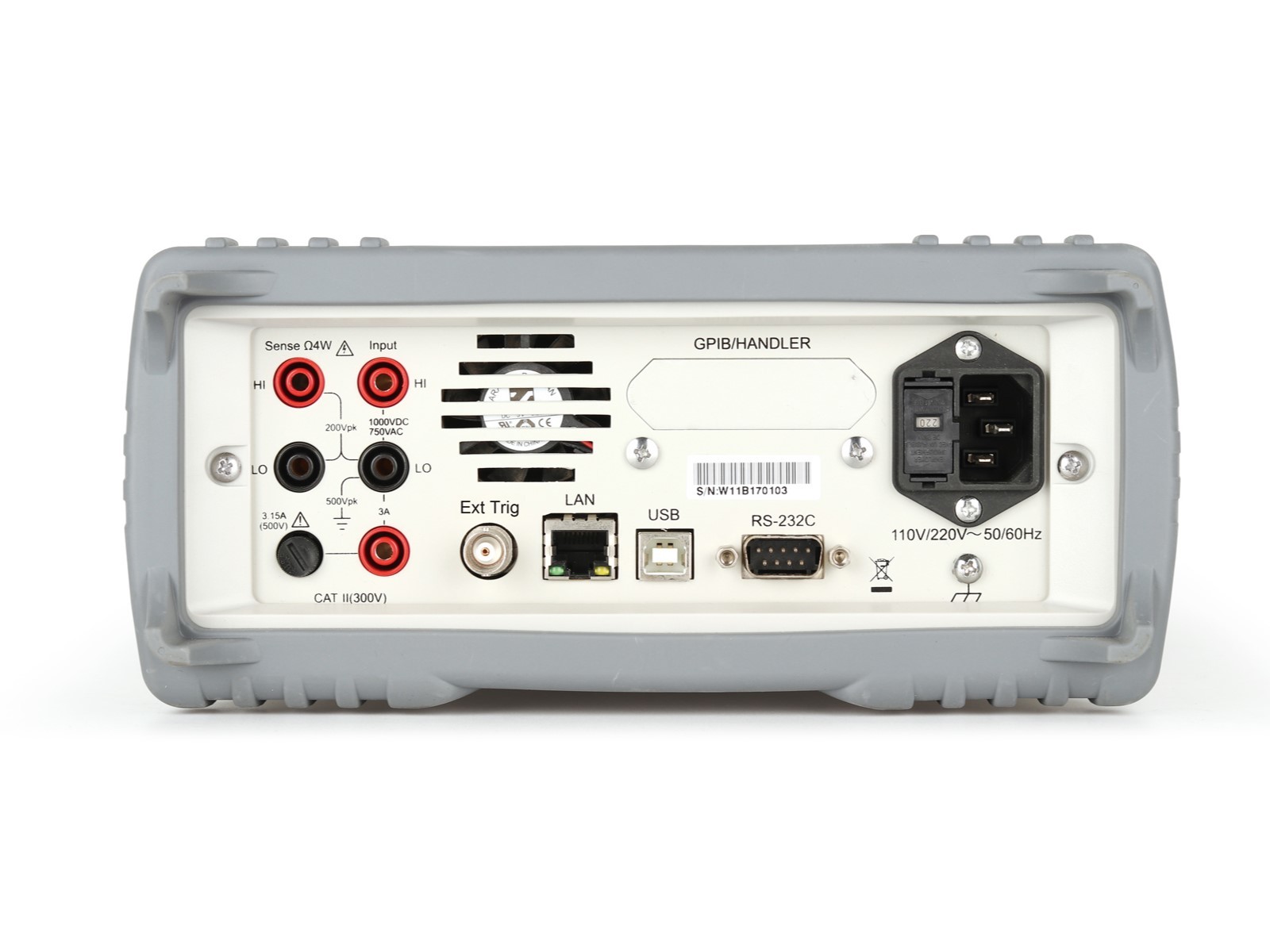

Интерфейсы

RS232, USB HOST, USB DEVICE, LAN
GPIB, HANDLER (опционально)

Габариты

Общие, мм: 235(Ш)х105(В)x320(Д)
При монтаже в стойку (мм): 215(Ш)x88(В)x300(Д)

Масса

не более 2.7 кг
