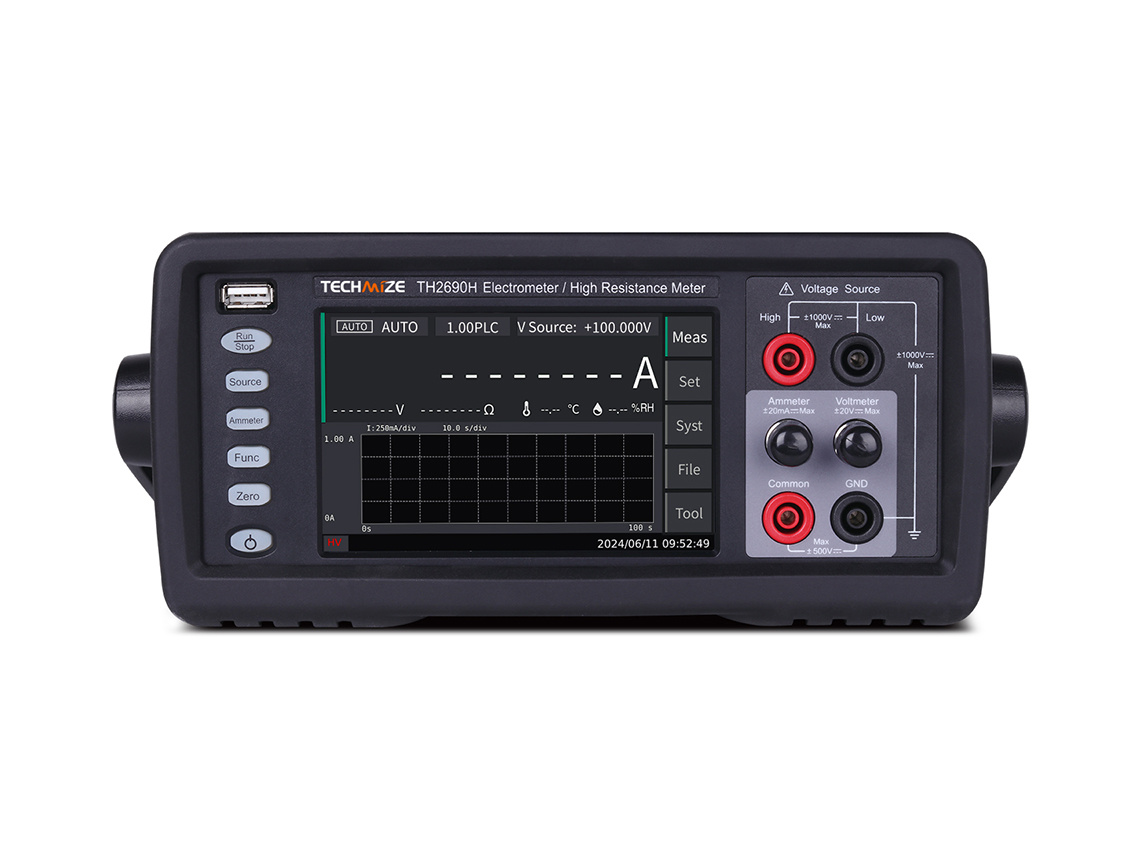

Цветной ЖК-дисплей с емкостным сенсорным экраном диагональю 5,0 дюйма. 6 ½ - разрядая индикация результатов измерений. Диапазон измерения тока от 2 пА до 20 мA, разрешение до 0.01 фA. Входное сопротивление >200 ТОм. Поддержка записи данных. Интерфейсы: RS232, LAN, HANDLER, USB HOST, USB DEVICE, GPIB, INTERLOCK. Применение: материаловедение; тестирование электронных компонентов; контроль параметров электронных и аналоговых устройств. Габариты – 235×111×440 мм, масса – 3.5 кг.
</p>
<b>Особенности</b>
</p>
<ul>
<li>Емкостный сенсорный экран с диагональю 5,0 дюйма</li>
<li>6 ½ - разрядая индикация результатов измерений</li>
<li>Четыре режима измерения: гигаомметр, вольтметр, амперметр, электростатический вольтметр</li>
<li>Независимое измерение тока и напряжения</li>
<li>Встроенный источник напряжения: ±1000 В, разрешение: 700 мкВ</li>
<li>Диапазон измерения тока от 2 пА до 20 мA, разрешение до 0.01 фA</li>
<li>Падение напряжения на внутреннем сопротивлении в самом низком диапазоне измерений тока <20 мкВ</li>
<li>Измерение заряда (электрометр) в диапазоне от 2 нКл до 2 мкКл</li>
<li>Входное сопротивление >200 ТОм</li>
<li>Поддержка измерений с напряжением до 20 В</li>
<li>Измерение температуры и влажности</li>
<li>Просмотр во временной области позволяет фиксировать эффекты переходного процесса и выбирать конкретные измерения</li>
<li>Поддержка записи данных</li>
<li>Конфигурирование с защитным экранирующим блоком</li>
</ul>
<p>
<b>Применение</b>
</p>
<ul>
<li>Материаловедение</li>
</ul>
<p>
При исследовании свойств биоматериалов, керамики, резины, пленки, диэлектрических материалов, электрохимических материалов, графена, органических материалов, наноматериалов, полимеров, полупроводников и т.д.
</p>
<ul>
<li>Тестирование электронных компонентов</li>
</ul>
<p>
Транзисторов, конденсаторов, резисторов, диодов, датчиков, компонентов на основе TFT и CNT, фотоэлектрических устройств и т.д.
</p>
<ul>
<li>Контроль параметров электронных и аналоговых устройств</li>
</ul>
<p>
Сенсорные системы, устройства для измерения частиц, встроенные прецизионные датчики и т.д.
</p>
|
Параметр |
Значение |
|
|
Модель |
TH2690H |
|
|
Индикация |
||
|
Монитор |
цветной ЖК-дисплей с емкостным сенсорным экраном диагональю 5,0 дюйма |
|
|
Колич. разрядов |
6½ |
|
|
Измерение тока |
||
|
Диапазон |
Погрешность |
Разрешение |
|
2 пA |
±(1%+5 фA) |
0.01 фA |
|
20 пA |
±(1%+5 фA) |
0.1 фA |
|
200 пA |
±(0.5%+5 фA) |
0.1 фA |
|
2 нA |
±(0.2%+50 фA) |
1 фA |
|
20 нA |
±(0.2%+3 пA) |
10 фA |
|
200 нA |
±(0.2%+5 пA) |
100 фA |
|
2 мкA |
±(0.1%+50 пA) |
1 пA |
|
20 мкA |
±(0.05%+500 пA) |
10 пA |
|
200 мкA |
±(0.05%+5 нA) |
100 пA |
|
2 мA |
±(0.05%+50 нA) |
1 нA |
|
20 мA |
±(0.05%+500 нA) |
10 нA |
|
Измерение сопротивления |
||
|
Диапазон |
Погрешность |
Разрешение |
|
1 MОм |
±(0.135%+1 Ом) |
1 Ом |
|
10 MОм |
±(0.135%+10 Ом) |
10 Ом |
|
100 MОм |
±(0.185%+100 Ом) |
100 Ом |
|
1 ГОм |
±(0.285%+1 кОм) |
1 кОм |
|
10 ГОм |
±(0.41%+10 кОм) |
10 кОм |
|
100 ГОм |
±(0.41%+100 кОм) |
100 кОм |
|
1 ТОм |
±(0.45%+1MОм) |
1 MОм |
|
10 ТОм |
±(0.75%+10MОм) |
10 MОм |
|
100 ТОм |
±(0.75%+100MОм) |
100 MОм |
|
1 ПОм |
±(2.6%+1ГОм) |
1 ГОм |
|
Диапазон |
Сила тока |
Напряжение |
|
1 MОм |
200 мкA |
20 В |
|
10 MОм |
20 мкA |
20 В |
|
100 MОм |
2 мкA |
20 В |
|
1 ГОм |
200 нA |
20 В |
|
10 ГОм |
20 нA |
20 В |
|
100 ГОм |
2 нA |
20 В |
|
1 ТОм |
2 нA |
200 В |
|
10 TОм |
200 пA |
200 В |
|
100 TОм |
20 пA |
200 В |
|
Максимальное значение изм. сопротивления |
1000 ПОм |
|
|
Измерение напряжения (независимый входной блок) |
||
|
Диапазон |
Погрешность |
Разрешение |
|
2 В |
±(0.05%+40 мкВ) |
1 мкВ |
|
20 В |
±(0.05%+400 мкВ) |
10 мкВ |
|
Импеданс входа |
>200 TОМ |
|
|
Измерение электрического заряда (индикатор активен в течение 1 секунды) |
||
|
Диапазон |
Погрешность |
Разрешение |
|
2 нКл |
±(0.5%+50 фКл) |
1 фКл |
|
20 нКл |
±(0.5%+500 фКл) |
10 фКл |
|
200 нКл |
±(0.5%+5 пКл) |
100 фКл |
|
2 мкКл |
±(0.5%+50 пКл) |
1 пКл |
|
Источник напряжения |
||
|
Диапазон |
Погрешность |
Разрешение |
|
20 В |
±(0.05%+2 мВ) |
700 мкВ |
|
1000 В |
±(0.05%+100 мВ) |
35 мВ |
|
Диапазон |
Максимальный выходной ток |
|
|
20 В |
±20 мA |
|
|
1000 В |
±1 мA |
|
|
Режимы источника напряжения |
Постоянный ток, свипирование (одиночное, двойное, по списку), ARB (меандр) |
|
|
Диапазон и точность измерения температуры |
||
|
-40℃- +10℃ |
1℃ |
|
|
10℃- +55℃ |
0.5℃ |
|
|
55℃- +80℃ |
1℃ |
|
|
Диапазон и точность измерения влажности |
||
|
0-20%RH |
4％ |
|
|
20-80％RH |
3％ |
|
|
80-100%RH |
4％ |
|
|
Режимы просмотра |
цифровая индикация , график, гистограмма, режим прокрутки |
|
|
Измерительные разъемы |
||
|
Вольтметр |
Триаксиальный BNC-коннектор |
|
|
Амперметр |
Триаксиальный BNC-коннектор |
|
|
Выход напряжения |
√ |
|
|
Общий контакт |
√ |
|
|
Земля (GND) |
"банан"(Banana connector) |
|
|

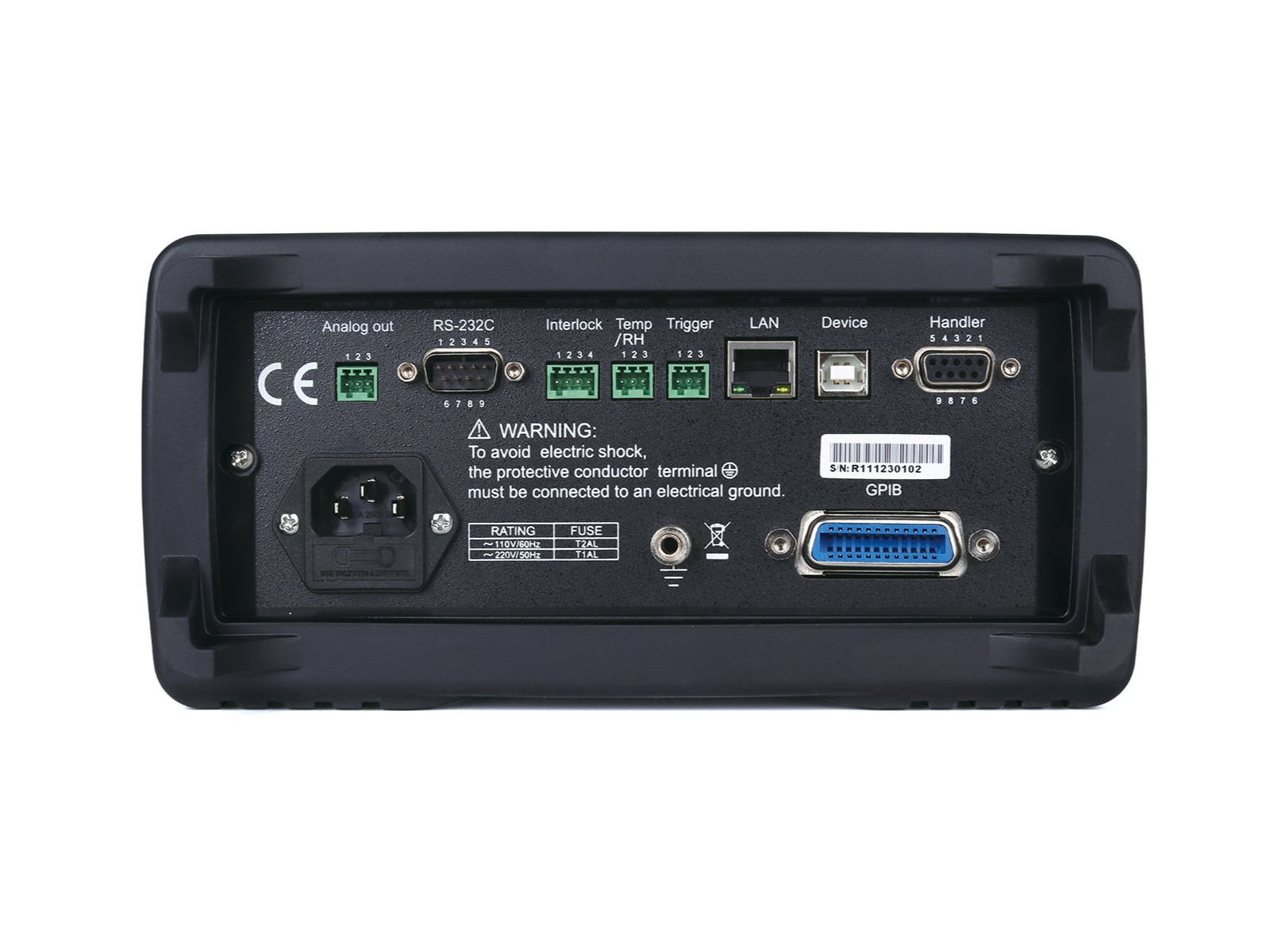

Интерфейс |
||
|
D/A выход |
±2VFS |
|
|
HANDLER |
√ |
|
|
Интерфейсы связи |
RS232,USB DEVICE,USB HOST,LAN,GPIB |
|
|
Входы датчиков |
температуры и влажности |
|
|
Вход блокировки |
√ |
|
|
Температура и влажность окружающей среды |
||
|
Диапазон температур и влажности при хранении |
0 °C - +45 °C，30% - 80%，без конденсации |
|
|
Диапазоны рабочих температур и влажности |
-20 °C - +60 °C，10% - 90%，без конденсации |
|
|
Нормальные условия эксплуатации |
23 ℃ ±5 ℃，30% - 80% RH |
|
|
Время прогрева |
1 час |
|
|
Изменение температуры окружающей среды |
Менее ±3 °C после самокалибровки |
|
|
Периодичность калибровки |
1 год |
|
|
Общие показатели |
||
|
Питание |
Напряжение пременного тока: 90 В-264 В,50/60 Гц；напряжение постоянного тока：127 В-370 В |
|
|
Потреб. мощ. |
60 Вт |
|
|
Габариты 1 |
215×88×412 (ШхВхД) (монтаж в стойку) |
|
|
Габариты 2 |
235×111×440 (ШхВхД) (с ручкой и рамками) |
|
|
Масса |
3.5 кг |
|
