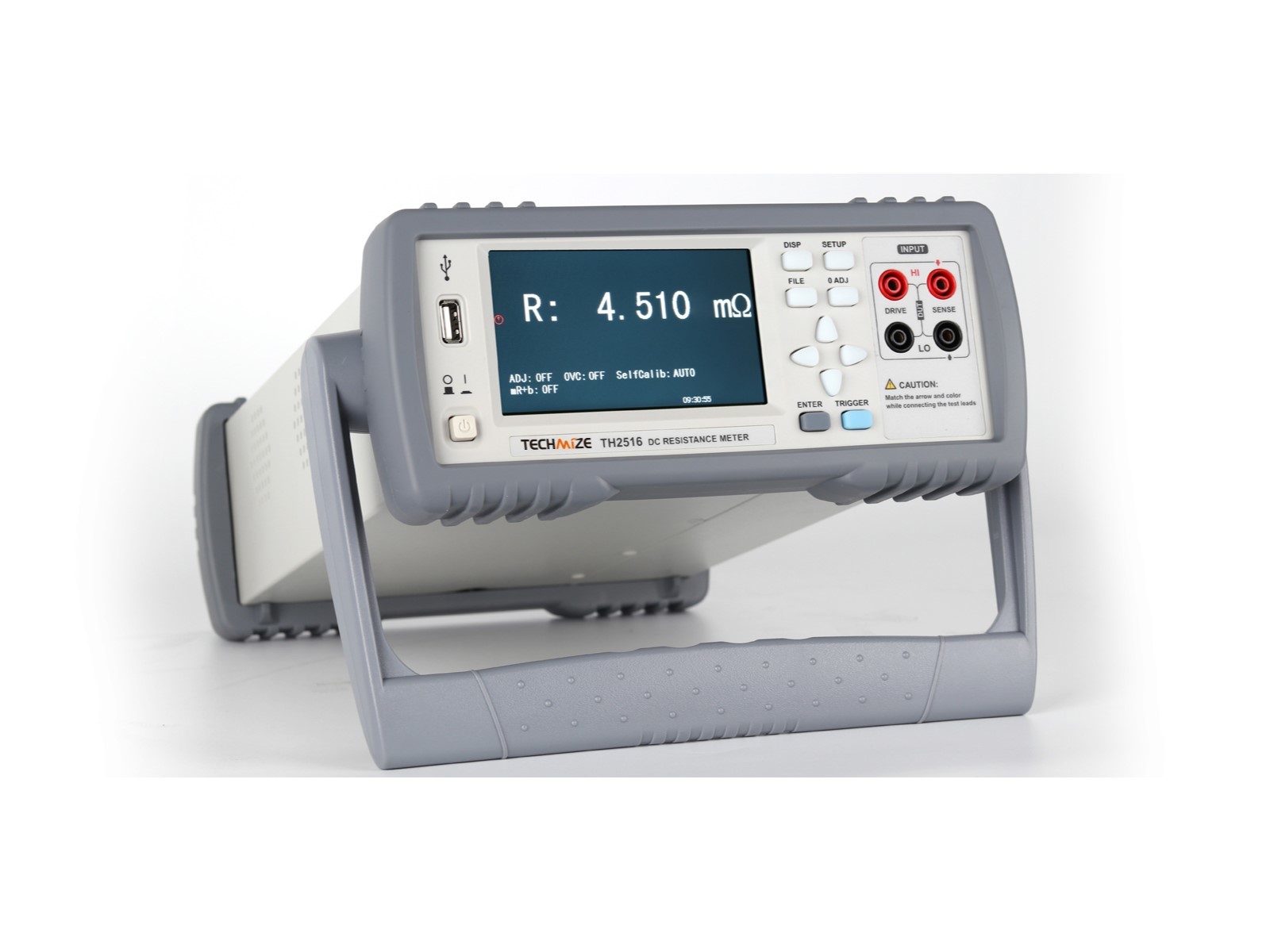

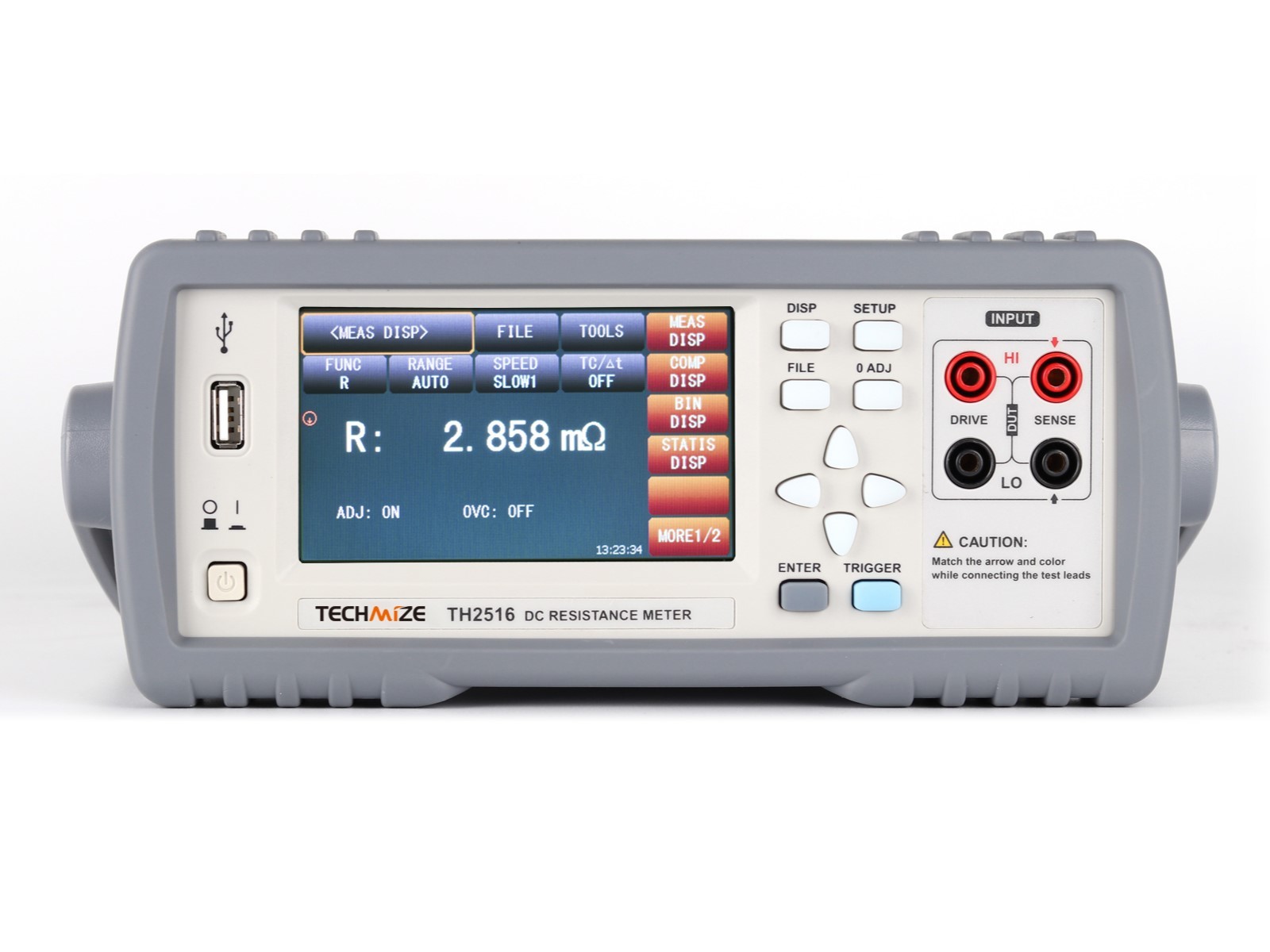

Измеритель сопротивления постоянному току TH2516 отличается элегантным внешним видом, прост в эксплуатации и обладает превосходной производительностью. Оснащен 32- разрядным процессором с технологией SMD высокой плотности. 24-разрядный сенсорный ЖК-экран с диагональю 4,3 дюйма обеспечивает комфортное восприятие результатов измерений. Минимальные показатели погрешности ± 0,05% и разрешение в 1 мкОм подтверждают его ведущую роль в измерении контактного сопротивления реле, сопротивления перемычек, проводников печатных плат и межслойных соединительных отверстий. Функции температурной компенсации и температурной конверсии позволяют исключить влияние температуры окружающей среды. Компенсация напряжения смещения эффективно устраняет ЭДС испытуемого устройства и разность потенциалов на его контактах. Автоматизация производственных процессов может быть значительно улучшена за счет реализации сверхвысокой скорости измерений и вывода результата 3-х измерений через интерфейс Hendler.
Особенности
- Минимальная погрешность измерений: ± 0.05 %
- Погрешность измерения температуры: ± 0.2℃
- Минимальное разрешение: 1 мкОм
- Режим измерения с низким напряжением обеспечивает защиту исследуемого устройства
- Несколько режимов измерений - R, LPR, T
- 24-разрядный сенсорный ЖК-экран с диагональю 4,3 дюйма
- Разрешение ЖК-дисплея: 480×272
- Температурная компенсация (TC)
- Температурная конверсия (Δt)
- Максимальная частота дискретизации: 50 выборок в секунду
- Компенсация напряжения смещения (OVC)
- Самокоррекция (0 ADJ)
- Одновременный вывод результатов сравнения 3 ячеек (OVER, PASS и BEEP)
- Функция статистики CpK, Cp
- Возможно сохранять и загружать до 30 групп файлов параметров
- Информация с экрана может быть сохранена на USB носителе
- Функция сохранения данных обеспечивает удобство сохранения результатов измерений
- Автоматическое обновление программного обеспечения через USB HOST
- Языки интерфейса: китайский и английский
- Гибкая и удобная система управления файлами
- Интерфейс Handler обеспечивает оперативную работу
- Доступные интерфейсы: RS232, USB HOST, USB Device
|
Параметр |
Значение |
||
|
Модель |
TH2516 |
||
|
Индикация |
|||
|
Дисплей |
24-битный, 400 X 272 сенсорный TFT LCD экран |
||
|
Отображение |
4½ разрядов |
||
|
Измерение сопротивления |
|||
|
Диапазон измерений |
от 1 мкОм до 2 MОм |
||
|
Предел измерений |
Ток |
Разрешение |
*Погрешность ±(Rd + Fs) |
|
20мОм |
1A |
1мкОм |
0.100+3 |
|
200мОм |
100мА |
10мкОм |
0.05+2 |
|
2Ом |
100мкОм |
||
|
20Ом |
10мA |
1мОм |
|
|
200Ом |
1мA |
10мОм |
|
|
2кОм |
100мкA |
100мОм |
|
|
20кОм |
1Ом |
||
|
200кОм |
10мкA |
10Ом |
|
|
2МОм |
1мкA |
100Ом |
0.2+2 |
|
Измерительные функции |
|||
|
Время измерения (в зависимости от режима) |
FAST:10мs; MED:25мs; SLOW1:115мs; SLOW2:455ms (данные верны без учета времени вывода на экран, для его учета следует прибавить 20 мс). |
||
|
Время измерения температуры |
100 ± 10мс |
||
|
Измерительный разъем |
4- контактный |
||
|
Усреднение |
1--255 |
||
|
Установка нуля |
√ |
||
|
Переключение диапазонов |
Автоматическое и ручное |
||
|
Режим запуска |
Внутренний, ручной, внешний, BUS |
||
|
Выбор частоты |
√ (возможны помехи от источника питания) |
||
|
Настройка хранилища данных |
30 групп |
||
|
Измерения с низким напряжением |
Напряжение холостого хода: ≤ 40мВ |
||
|
Учет термо-ЭДС |
√ |
||
|
Функции статистики |
AVG, MAX, MIN, OSD(общ.станд. отклон.), SSD (станд.отклон.выборки), показатель производительности (Cp, CpK) |
||
|
Состояние звукового сигнала |
Компаратор, Кнопки |
||
|
Блокировка кннопок |
√ |
||
|
Измерение температуры |
|||
|
Измерение температуры 1 |
-10.0℃- +99.9℃ Sensor: PT500 |
||
|
Измерение температуры 1 |
Analog input: 0В--2В Display: -99.9℃- +999.9℃ |
||
|
Температурная компенсация |
√ (Преобразование измеренного значения сопротивления в значение, соответствующее заданной температуре) |
||
|
Температурная конверсия |
√ (Прирост температуры из-за самонагрева определяется по результатам измерений, до и после самонагрева) |
||
|
Сравнение |
|||
|
Компаратор |
Выходной сигнал |
HI/IN/LO |
|
|
Звуковой сигнал |
Режимы：OFF，IN，HI/LO |
||
|
Режим настройки предела |
Абсолютное значение верхнего/нижнего предела; процентное значение верхнего/нижнего предела; номинальное значение |
||
|
Сортировка |
3 bins, абсолютное значение/ процент |
||
|
Время задержки при внеш- нем срабатывании |
AUTO-режим: в зависимости от диапазона, режим низкого напряжения ON/OFF, OVC (компенсация напряжения смещения) ON/OFF; Ручной режим: 0.000-9.999s |
||
|
Внешний триггер |
Срабатывание по возрастанию/по спаду |
||
|

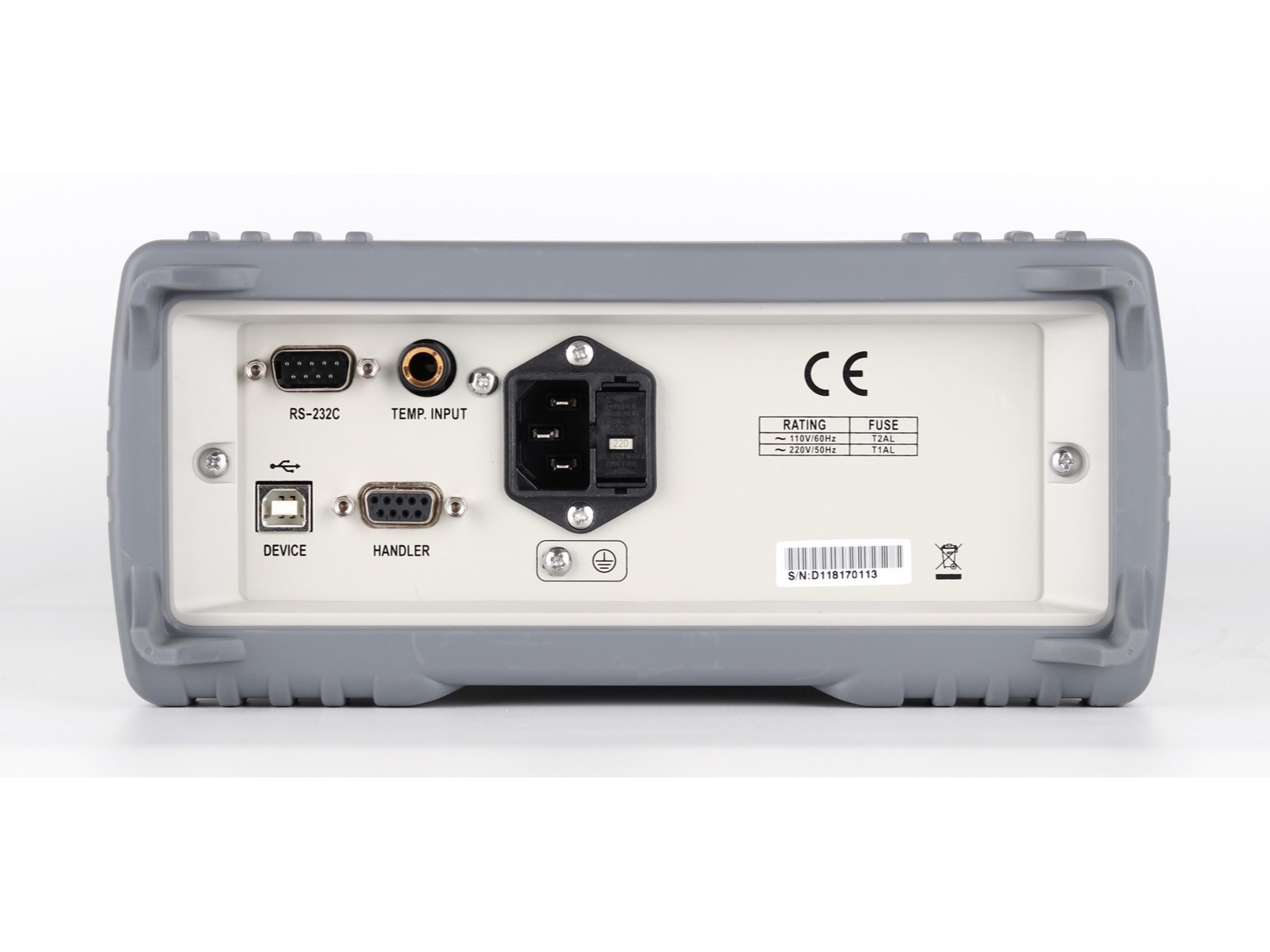

Интерфейс |
|||
|
Интерфейсы |
USB DEVICE, USB HOST, RS232C, HANDLER |
||
|
Общая спецификация |
|||
|
Условия эксплуатации |
Температура: 0℃ - 40℃，Влажность:≤ 80%RH |
||
|
Условия хранения |
Температура: -10℃ - 50℃，Влажность:≤ 90%RH |
||
|
Нормальные условия эксплуатации |
Температура: 18℃ - 28℃，Влажность:≤ 80%RH |
||
|
Питание |
Напряжение |
110±11 В, 220±22 В |
|
|
Частота |
от 47.5 до 63 Гц |
||
|
Потребляемая мощность |
30 ВА |
||
|
Габаритные размеры (ШхВхД) |
215×87×335 мм (без упаковке) |
||
|
Масса |
не более 3.6 кг |
||
*: погрешность измерений гарантируется при определенных условиях: температура 18℃-28℃, влажность ≤ 80%RH, скорость измерений SLOW2 (более подробно в руководстве по эксплуатации).
