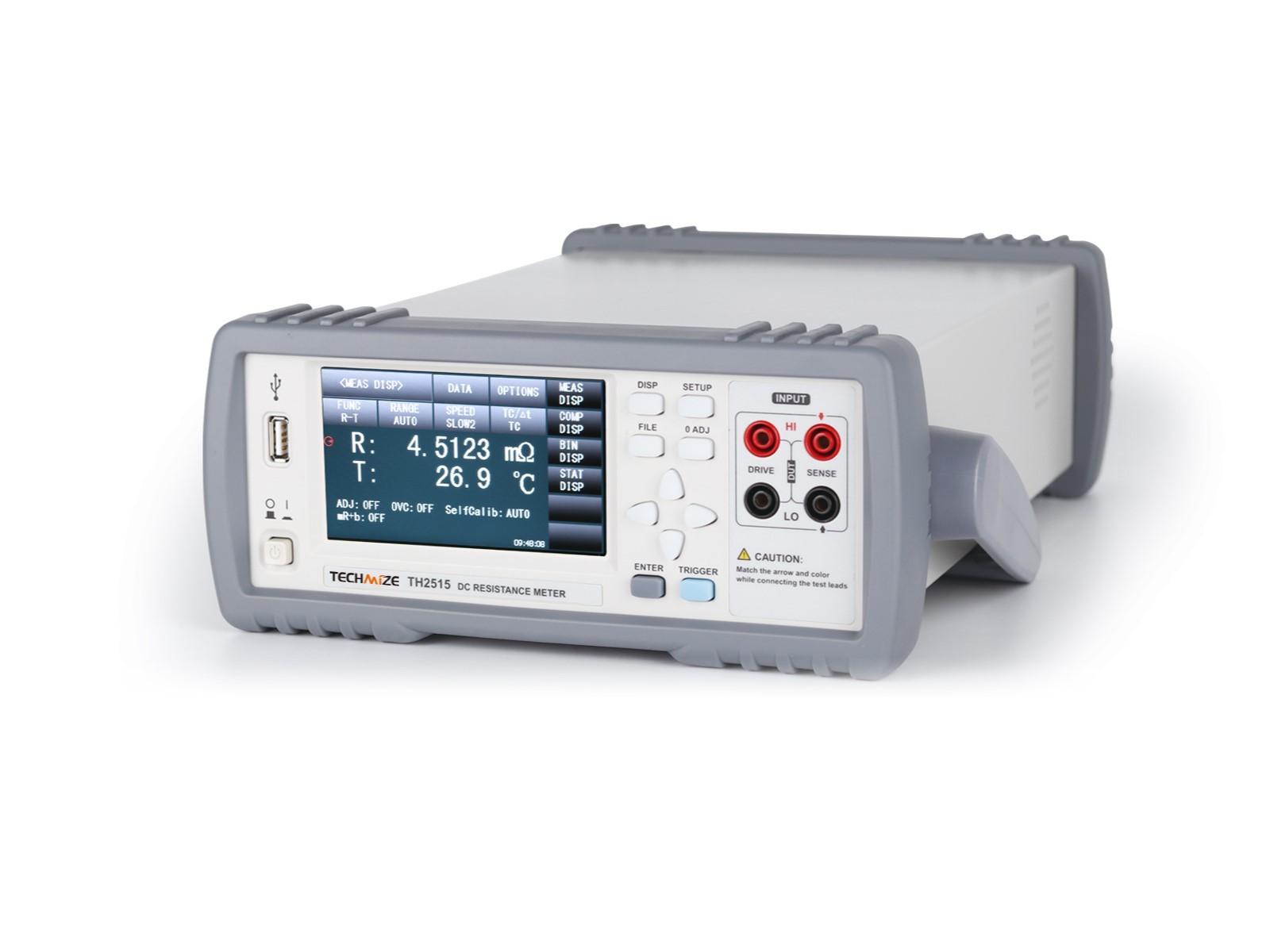

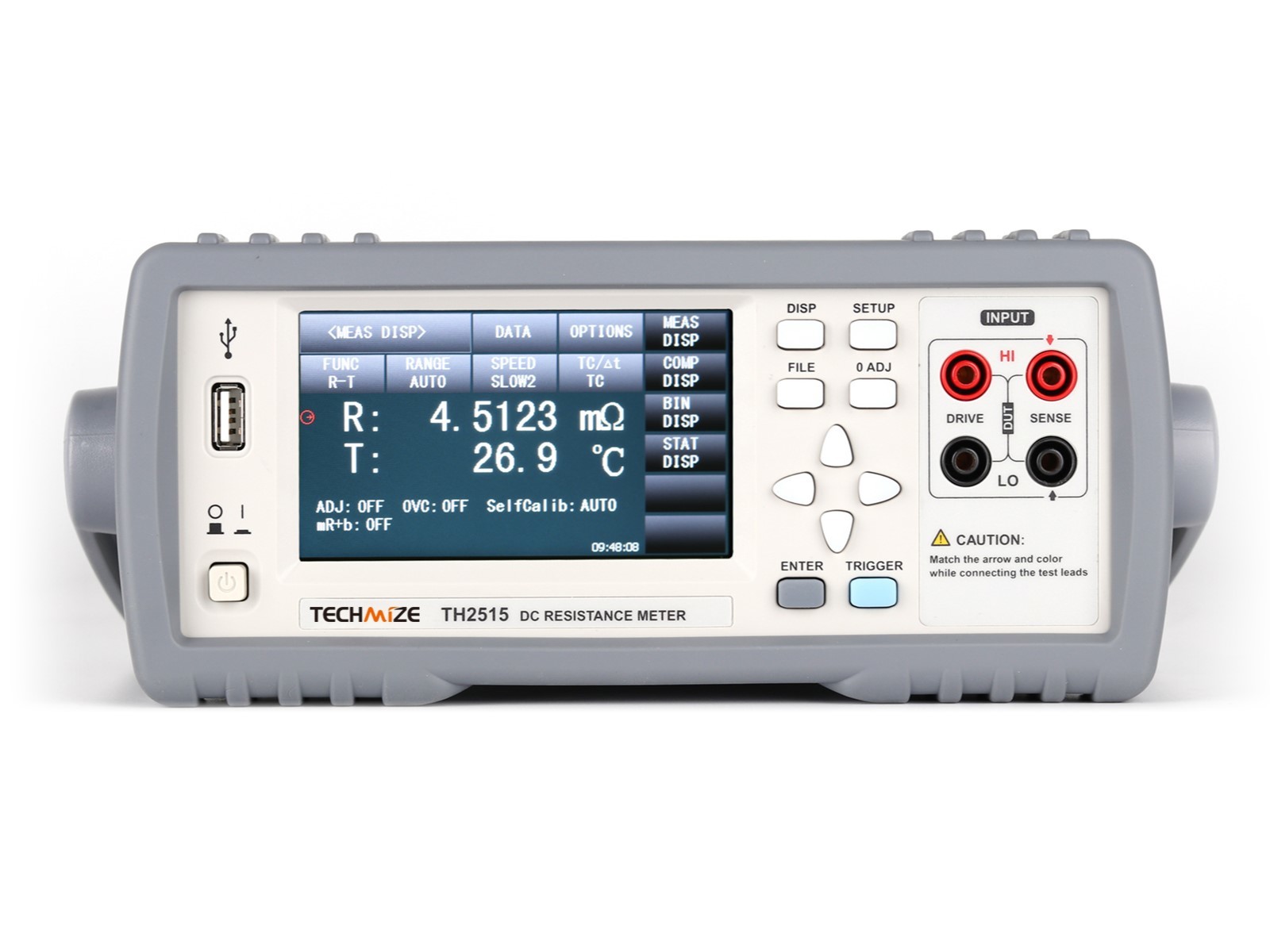

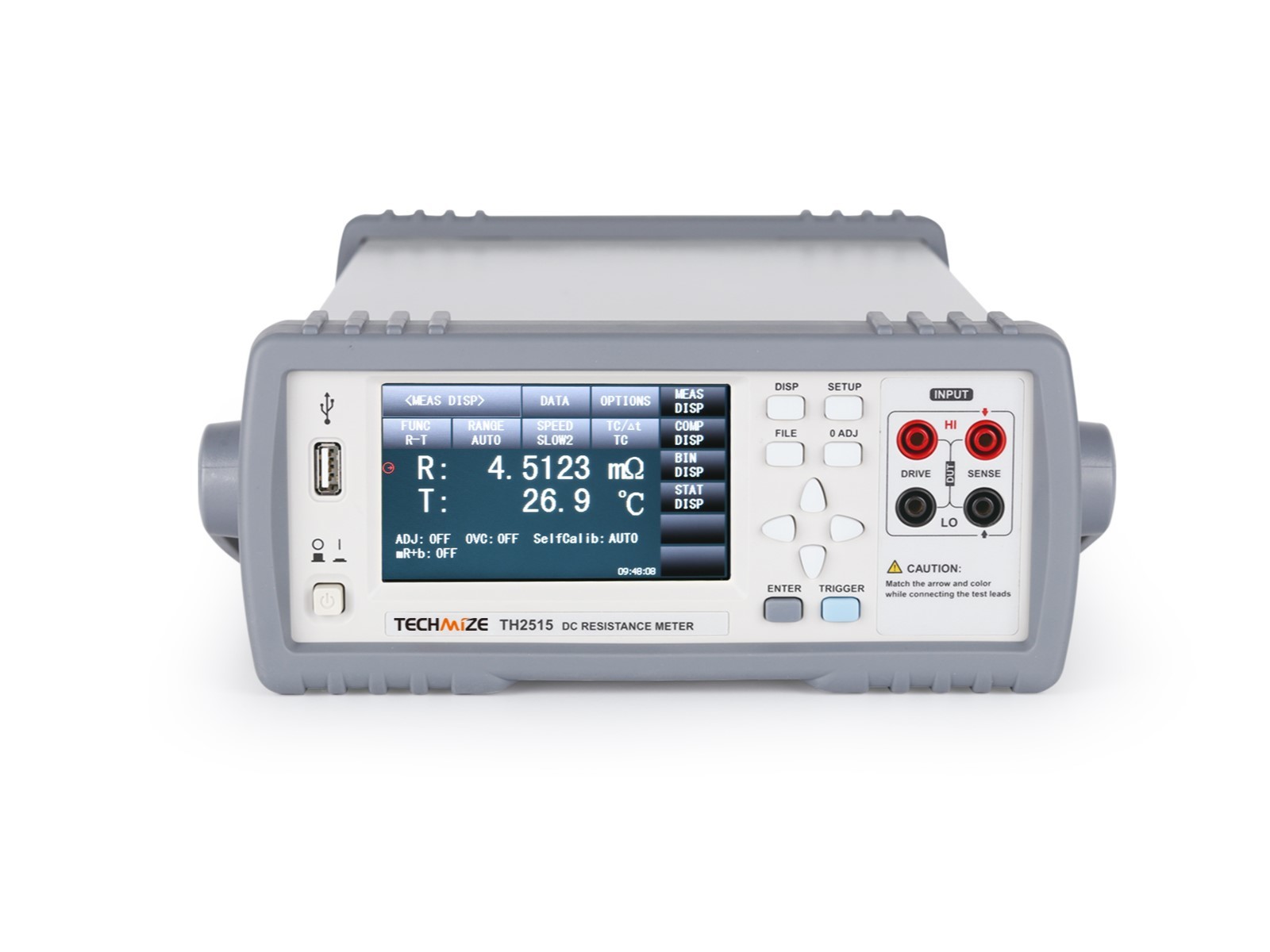

Измеритель TH2515 отличается элегантным внешним видом, прост в эксплуатации и обладает превосходной производительностью. Оснащен 32-разрядным процессором с технологией SMD высокой плотности. 24-разрядный сенсорный ЖК-экран с диагональю 4,3 дюйма обеспечивает комфортное восприятие результатов измерений. 4-х контактное подключению к объекту измерений позволяет исключить влияние термо-ЭДС. Минимальные показатели погрешности ± 0,01% и разрешения в 0,1 мкОм подтверждают его ведущую роль в измерении контактного сопротивления реле, сопротивления перемычек, проводников печатных плат и межслойных соединительных отверстий. Функции температурной компенсации и температурной конверсии позволяют исключить влияние температуры окружающей среды. Компенсация напряжения смещения эффективно устраняет ЭДС испытуемого устройства и разность потенциалов на его контактах. Автоматизация производственных процессов может быть значительно улучшена за счет реализации сверхвысокой скорости измерений и вывода результата 10-и измерений через интерфейс Hendler. Благодаря дополнительному интерфейсу GPIB и стандартным RS232C, USB HOST, USB Device и LAN, TH2515 способен осуществлять обмен данными с ПК а также управляться дистанционно.
Особенности
- Минимальная погрешность измерений: ± 0.01 %
- Погрешность измерения температуры: ± 0.1℃
- Минимальное разрешение: 0.1 мкОм
- Режим измерения с низким напряжением обеспечивает защиту исследуемого устройства
- Несколько режимов измерений - R, LPR, T
- 24-разрядный сенсорный ЖК-экран с диагональю 4,3 дюйма
- Разрешение ЖК-дисплея: 480×272
- Температурная компенсация (TC)
- Температурная конверсия (Δt)
- Максимальная частота дискретизации: 100 выборок в секунду
- Компенсация напряжения смещения (OVC)
- Самокоррекция (0 ADJ)
- Одновременный вывод результатов сравнения 10 ячеек (OVER, PASS и BEEP)
- Функция статистики CpK, Cp
- Возможно сохранять и загружать до 30 групп файлов параметров
- Информация с экрана может быть сохранена на USB носителе
- Функция сохранения данных обеспечивает удобство сохранения результатов измерений
- Автоматическое обновление программного обеспечения через USB HOST
- Языки интерфейса: китайский и английский
- Интеллектуальное обнаружение ошибок в режиме измерений
- Гибкая и удобная система управления файлами
- Интерфейс Handler обеспечивает оперативную работу
- Доступные интерфейсы: RS232, USB HOST, USB Device и LAN. Опционально GPIB
- Соответствует спецификациям стандарта LXI C
|
Параметр |
Значение |
|||
|
Модель |
TH2515 |
|||
|
Индикация |
||||
|
Дисплей |
24-битный, 400 X 272 сенсорный TFT LCD экран |
|||
|
Отображение измерений |
5 ½ разрядов |
|||
|
Измерение сопротивления |
||||
|
Диапазон измерений |
от 0.1 мкОм до 110 MОм |
|||
|
Предел измерений |
Ток |
Разрешение |
*Погрешность ±(ppm Rd + ppm Fs) |
|
|
20 мОм |
1A |
0.1 мкОм |
2500+10 |
|
|
200 мОм |
1 мкОм |
2500+10 |
||
|
200 мОм |
100мA |
1 мкОм |
3500+10 |
|
|
2 Ом |
100мA |
10 мкОм |
350+10 |
|
|
20 Ом |
10 мA |
100 мкОм |
250+10 |
|
|
200 Ом |
1 мОм |
100+10 |
||
|
2 кОм |
1 мA |
10 мОм |
100+10 |
|
|
20 кОм |
100 мкA |
100 мОм |
100+5 |
|
|
100/200 кОм |
1 Ом |
100+30 |
||
|
1/2 МОм |
10 мкA |
10 Ом |
200+10 |
|
|
10 МОм |
1 мкA |
100 Ом |
1000+60 |
|
|
100 МОм |
100 нA |
1 кОм |
8000+600 |
|
|
Измерительные функции |
||||
|
Время измерения (в зависимости от режима) |
FAST: 7 мс; MED: 22 мс; SLOW1: 102 мс; SLOW2: 402 мс (данные верны без учета времени вывода на экран, для его учета следует прибавить 20 мс) |
|||
|
Время измерения температуры |
100 ± 10 мс |
|||
|
Измерительный разъем |
4-контактный |
|||
|
Усреднение |
1-255 |
|||
|
Установка нуля |
√ |
|||
|
Переключение диапазонов |
Автоматическое и ручное |
|||
|
Режим запуска |
Внутренний, ручной, внешний, BUS |
|||
|
Выбор частоты |
√ (возможны помехи от источника питания) |
|||
|
Настройка хранилища данных |
30 групп |
|||
|
Измерения с низким напряжением |
Напряжение холостого хода: ≤ 60 мВ |
|||
|
Учет термо-ЭДС |
√ |
|||
|
Функции статистики |
AVG, MAX, MIN, OSD(общ.станд. отклон.), SSD (станд.отклон.выборки), показатель производительности (Cp, CpK) |
|||
|
Обнаружение ошибок измерений |
√ (При правильном подключении измерительного кабеля) |
|||
|
Многополюсный соединитель |
√ (Функция шумоподавления с высоким сопротивлением является дополнительной) |
|||
|
Состояние звукового сигнала |
Компаратор, ячейка сравнения, нажатие кнопки |
|||
|
Блокировка кннопок |
√ |
|||
|
Измерение температуры |
||||
|
Измерение температуры 1 |
-10.0℃- +99.9℃ Датчик：PT500 |
|||
|
Измерение температуры 2 |
Аналоговый вход от 0 до 2 В Индикация：от -99.9℃ до +999.9℃ |
|||
|
Температурная компенсация |
Преобразование измеренного значения сопротивления в значение, соответствующее заданной температуре |
|||
|
Температурная конверсия |
Повышение температуры определяется по результатам измерений, до и после самонагрева |
|||
|
Сравнение |
||||
|
Компаратор |
Выходной сигнал |
HI/IN/LO |
||
|
Звуковой сигнал |
Режимы：OFF，IN，HI/LO |
|||
|
Режим настройки предела |
Абсолютное значение верхнего/нижнего предела; процентное значение верхнего/нижнего предела; номинальное значение |
|||
|
Сортировка |
10 bins, абсолютное значение/ процент |
|||
|
Время задержки при внешнем срабатывании |
AUTO-режим: в зависимости от диапазона; режим низкого напряжения ON/OFF; OVC (компенсация напряжения смещения) ON/OFF; Ручной режим: 0.000-9.999s |
|||
|
Внешний триггер |
Срабатывание по возрастанию/по спаду |
|||
|

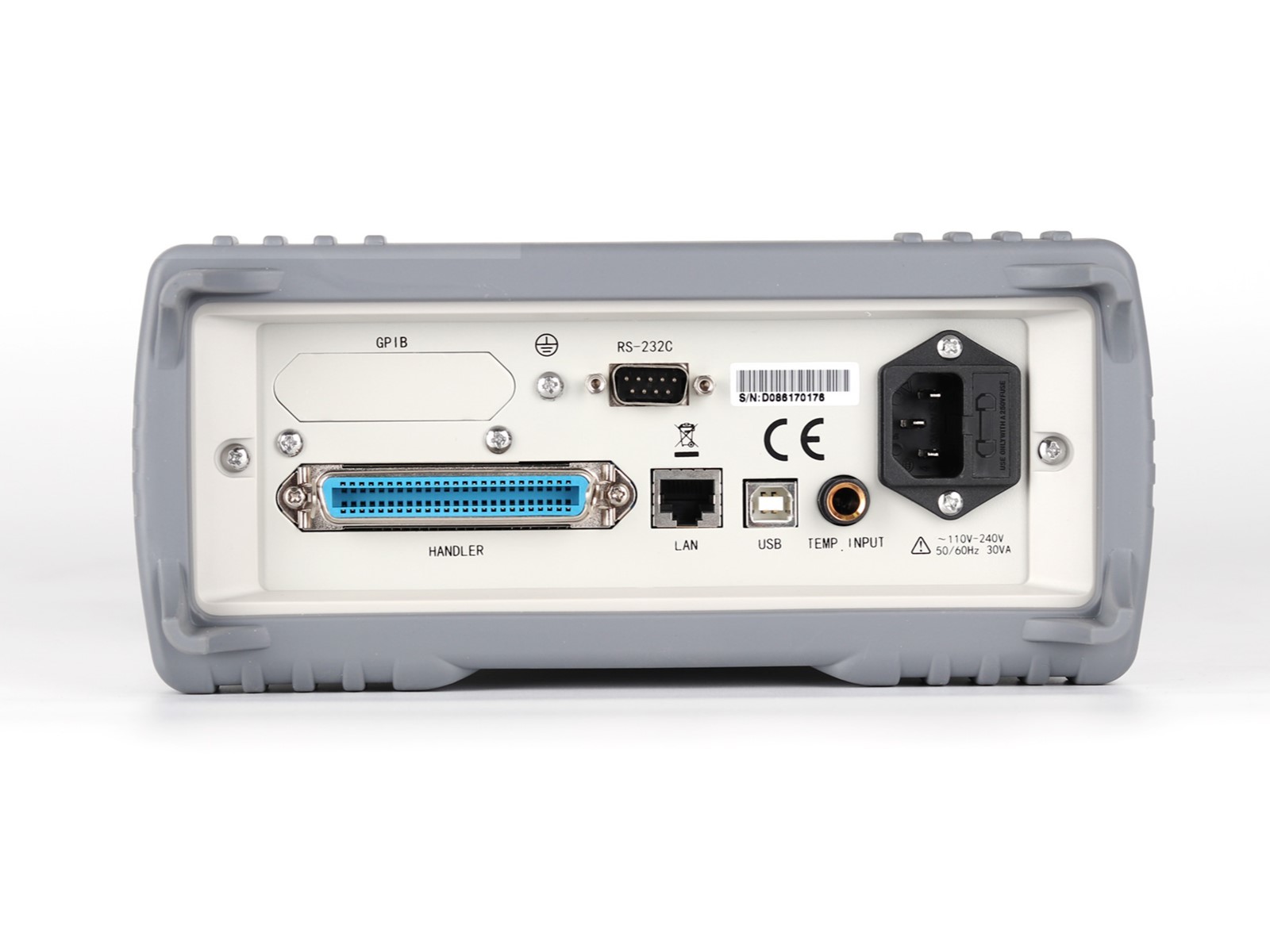

Интерфейс |
||||
|
Интерфейсы |
USB DEVICE, USB HOST, RS232C, HANDLER, GPIB（опционально） |
|||
|
Общая спецификация |
||||
|
Условия эксплуатации |
Темпера: 0℃ - +40℃，Влажность: ≤ 80%RH |
|||
|
Условия хранения |
Температура: -10℃- +50℃,Влажность: ≤90%RH |
|||
|
Нормальные условия эксплуатации |
Температура:18℃ - +28℃,Влажность: ≤ 80%RH |
|||
|
Питание |
Напряжение |
от 99 до 242 В |
||
|
Частота |
от 47.5 до 63 Гц |
|||
|
Потребляемая мощность |
30 ВА |
|||
|
Габаритные размеры (ШхВхД) |
215×87×335 мм (без упаковки); 235×105×360 (в упаковке) |
|||
|
Масса |
не более 3.6 кг |
|||
*: погрешность измерений гарантируется при определенных условиях: температура от 18℃ до 28℃, относительная влажность ≤ 80 %, скорость измерений SLOW2 и OVC в состоянии ON (более подробно в руководстве по эксплуатации).
