Параметр

Значение

Модель

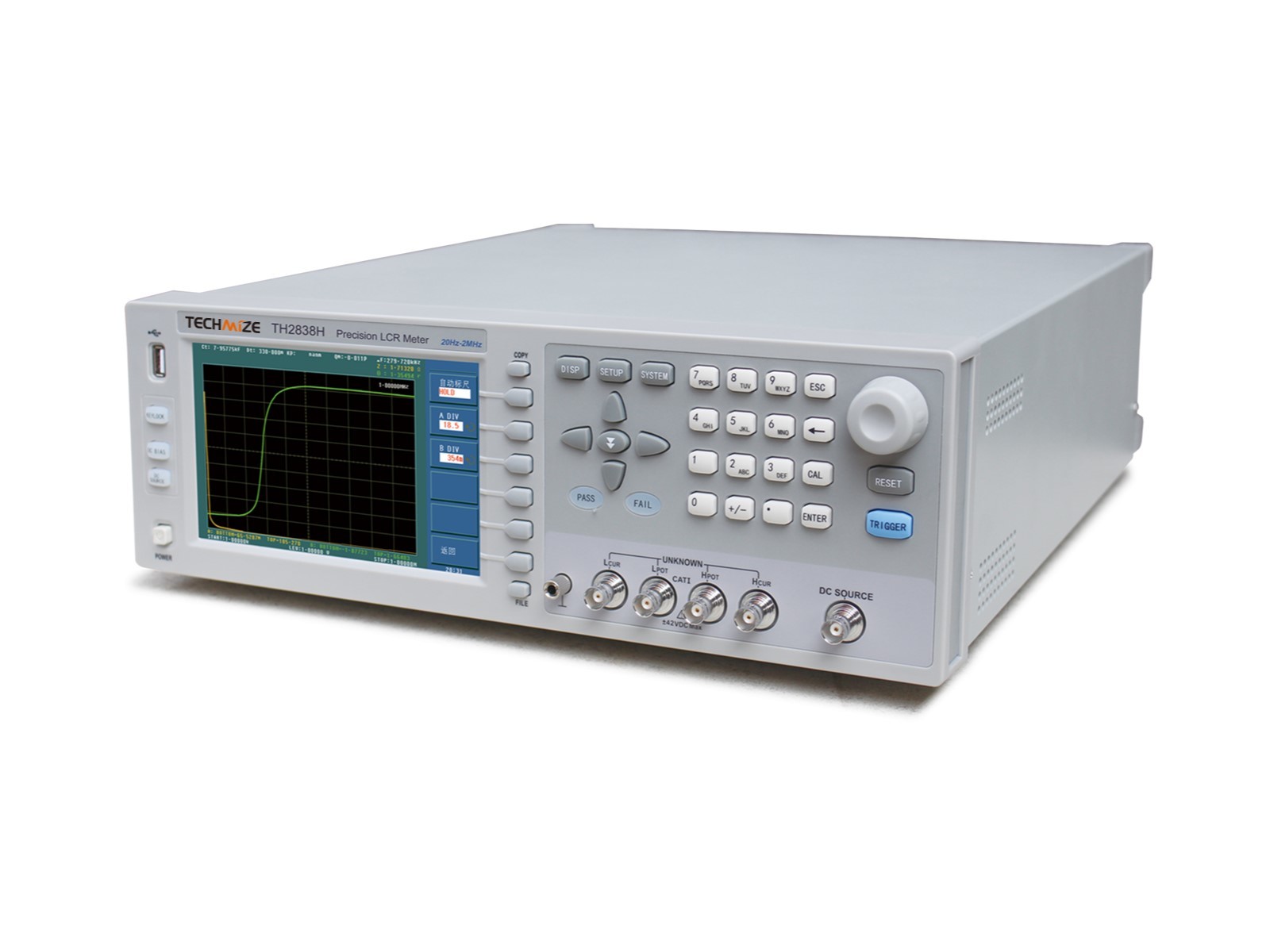

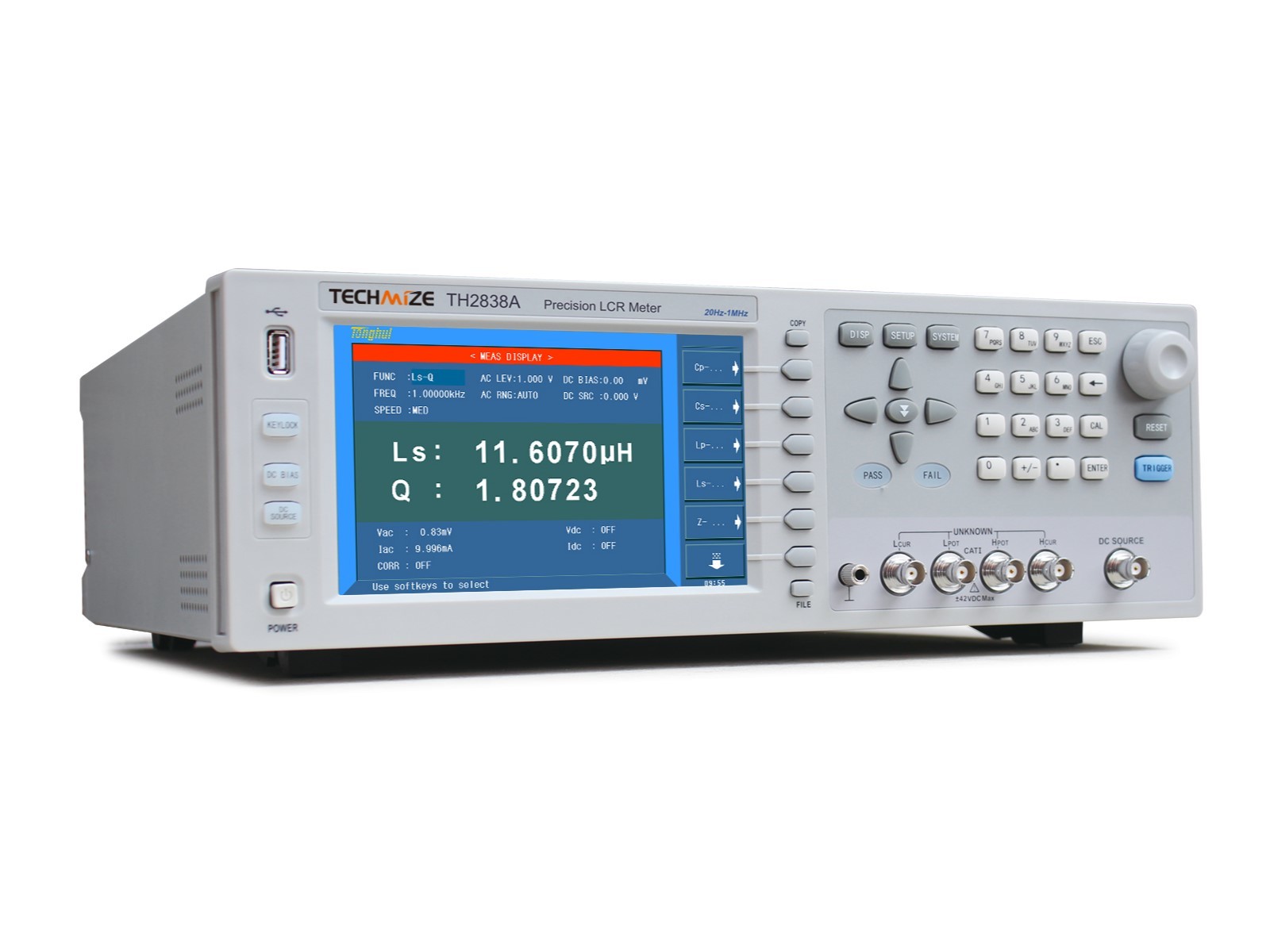

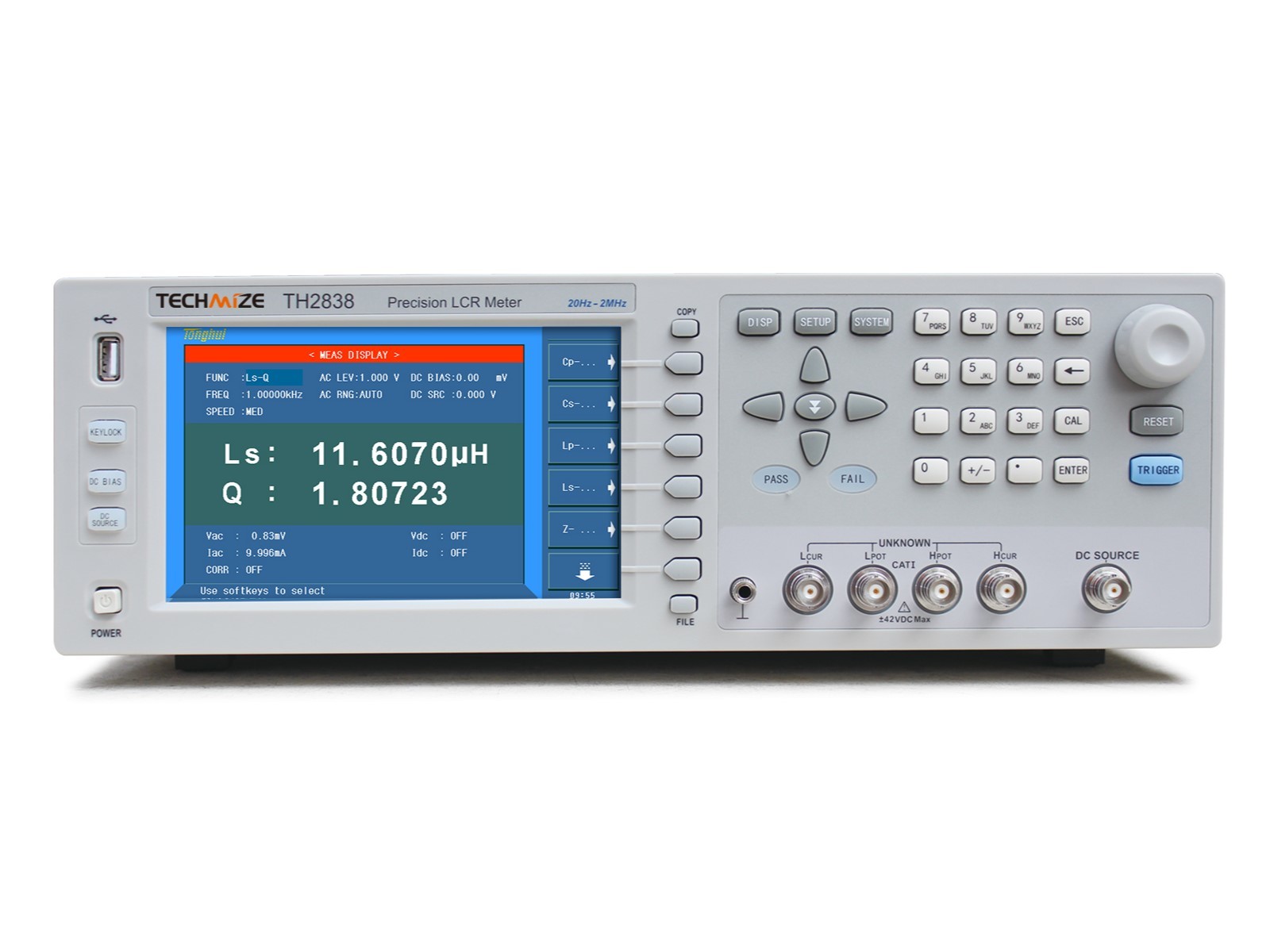

TH2838H

Источник тестового сигнала

Выходной импеданс

100 Ом, ± 1 % на частоте 1 кГц

Частота

Диапазон

20 Гц – 2 МГц

Разрешение

20.0000 Гц – 99.9999 Гц   0.1 мГц

100.000 Гц – 999.999 Гц   1 мГц

1.00000 кГц – 9.99999 кГц   10 мГц

10.0000 кГц – 99.9999 кГц   0.1 Гц

100.000 кГц – 999.999 кГц   1 Гц

1.00000 МГц – 2.00000 МГц   10 Гц

Тестовый сигнал переменного напряжения

Номинальное значение (АРУ ВЫКЛ.):
Установленное напряжение – это напряжение Hcur в режиме ХХ Установленный ток – это ток Hcur в режиме КЗ

Постоянное значение (АРУ ВКЛ.):
На контактах ИУ поддерживается напряжение, равное установленному значению Ток через ИУ поддерживается равным установленному значению

Тестовый сигнал переменного напряжения

Диапазон напряжения

F≤1 МГц 5 мВ – 20 В (СКЗ)
F >1 МГц 5 мВ – 15 В (СКЗ)

Разрешение

5 мВ – 0.2 В (СКЗ)         100 мкВ (СКЗ)

0.2 В – 0.5 В (СКЗ)         200 мкВ (СКЗ)

0.5 В – 1 В (СКЗ)            500 мкВ (СКЗ)

1 В – 2 В (СКЗ)              1 мВ (СКЗ)

2 В – 5 В (СКЗ)               2 мВ (СКЗ)

5 В – 10 В (СКЗ)             5 мВ (СКЗ)

10 В – 20 В (СКЗ)           10 мВ (СКЗ)

Диапазон тока

50 мкА – 100 мА (СКЗ)

Разрешение

50 мкА – 2 мА (СКЗ)          1 мкА (СКЗ)

2 мА – 5 мА (СКЗ)              2 мкА (СКЗ)

5 мА – 10 мА (СКЗ)            5 мкА (СКЗ)

10 мА – 20 мА (СКЗ)          10 мкА (СКЗ)

20 мА – 50 мА (СКЗ)          20 мкА (СКЗ)

50 мА – 100 мА (СКЗ)        50 мкА (СКЗ)

Режим измерения сопротивления постоянному току (DCR)

Диапазон напряжения

100 мВ – 2 В

Разрешение

100 мкВ

Диапазон тока

0 мА – 20 мА

Разрешение

1 мкА

Постоянное напряжение смещения

Диапазон напряжения

0 В – ± 40 В

Разрешение

0 В – 5 В                  100 мкВ

5 В – 10 В                1 мВ

10 В – 20 В               2 мВ

20 В – 40 В               5 мВ

Диапазон тока

0 мА – ± 100 мА

Разрешение

0 мA – 50 мА            1 мкА

50 мА – 100 мА        10 мкА

Доп. источник постоянного напряжения

Диапазон напряжения

-10 В – 10 В

Разрешение

1 мВ

Диапазон тока

-45 мА – +45 мА

Выходной импеданс

100 Ом

Дисплей

Размер и тип

TFT ЖК-дисплей с диагональю 7-дюймов

Пропорции

16:9

Разрешение

800×480, RGB

Измерительные функции

Измеряемые параметры

Cp-D,Cp-Q,Cp-G,Cp-Rp
Cs-D,Cs-Q,Cs-Rs
Lp-D, Lp-Q, Lp-G, Lp-Rp, Lp-Rdc
Ls-D, Ls-Q, Ls-Rs, Ls-Rdc, Rdc R-X, Z-θd, Z-θr
G-B, Y-θd, Y-θr Vdc-Idc

Математическая обработка

A(X+B)+C, где X – измеряемый параметр; A, B, C – входные параметры

Эквивалентная схема

Последовательная и параллельная

Оценка величины отклонения

Абсолютное отклонение Δ от номинального значения Относительное отклонение Δ % от номинального значения

Калибровка

ХХ (OPEN), КЗ (SHORT), СН (LOAD)

Выбор предела

Автоматический, фиксированный

Пределы измерений

LCR

100 мОм, 1 Ом, 10 Ом, 20 Ом, 50 Ом, 100 Ом, 200 Ом, 500 Ом, 1 кОм, 2 кОм, 5 кОм, 10 кОм, 20 кОм, 50 кОм, 100 кОм, всего 15 пределов

DCR

1 Ом, 10 Ом, 20 Ом, 50 Ом, 100 Ом, 200 Ом, 500 Ом, 1 кОм, 2 кОм, 5 кОм, 10 кОм, 20 кОм, 50 кОм, 100 кОм, всего 15 пределов

Режим запуска

Внутренний (INT), ручной (MAN), внешний (EXT), по шине (BUS)

Задержка запуска

0 с – 999 с, разрешение 100 мкс

Схема измерения (подключения)

Четырехпроводная (4TP)

Длина измерительного кабеля

0 м, 1 м

Кол-во усреднений

1-255 раз

Время измерений (в зависимости от режима), мс

Частота

20 Гц

100 Гц

1 кГц

10 кГц

100 кГц

1 МГц

2 МГц

FAST

330

100

20

7.7

5.7

5.6

5.6

MED

380

180

110

92

89

88

88

LONG

480

300

240

230

220

220

220

Диапазон отображаемых значений a：1×10-18；Э：1×1018

Cs, Cp

±1.000000 aФ – 999.9999 ЭФ

Ls,Lp

±1.000000 aГн – 999.9999 ЭГн

D

±0.000001 – 9.999999

Q

±0.01 – 99999.99

R, Rs, Rp, X, Z, Rdc

±1.000000 aОм – 999.9999 ЭОм

G,B,Y

±1. 000000 aСм – 999.9999 ЭСм

Vdc

±1.000000 aВ – 999.9999 ЭВ

Idc

±1.000000 aA – 999.9999 ЭA

θ r

±1.000000 арад – 3.141593 рад

θ d

±0.0001° – 180.0000°

Δ%

±0.0001 % – 999.9999 %

t

-99.99°C – 1000.00°C

Коэффициент трансформации

±0.000000 – 1000.000 (требуется расширение)

Основная погрешность

± 0.05 % (подробнее в эксплуатационной документации)

Сканирование по списку

Кол-во точек

до 201

Варьируемые параметры

Частота тест. сигнала, переменное напряжение и ток, постоянное напряжение смещения и ток

Режим запуска

Последовательность

Однократный запуск - проход по всем точкам. Сигналы /EOM/INDEX выдаются только в конце.

Пошаговый

Измерение только на одной точке при каждом запуске, для каждой точки выдаются сигналы

/EOM/INDEX, но результат оценки соответствия выдается при последнем /EOM

Допусковый контроль в режиме сканирования по списку

Задайте для каждой точки сканирования верхнюю и нижнюю границы поля допуска. Опционально: принимать решение по первому варьируемому параметру / второму варьируемому параметру / не использовать на всех пределах.

Метка времени в режиме сканирования по списку

В режиме последовательного запуска точек по списку (SEQ) установите момент запуска на отметку 0, при этом для каждой точки списка может быть зафиксировано время начала тестирования

Построение графических зависимостей

Количество точек

51, 101, 201, 401 или 801

Отображаемый график

Основной или вторичный параметры

Масштаб отображения

Выбирается автоматически или задается фиксированный

Формат отображения

Логарифмический или линейный

Варьируемые параметры

Частота, ACV, ACI, DCV BIAS/DCI BIAS, напряжение источника питания

Отображение значений на графике

Максимальное/минимальное значение основного/второстепенного параметра, значение основного/второстепенного параметра в точке

Сохранение графиков

Графики могут быть сохранены во внутренней памяти, на внешнем USB-накопителе или переданы на управляющий ПК

Допусковый контроль

Сортировка ячеек BIN

Основной параметр

9 ячеек BIN, OUT_OF_BINS, AUX_BIN, LOW_C_REJECT

Второстепенный параметр

Выше заданных предлов (HIGH), в пределах (IN), ниже заданных пределов (LOW)

Установка границ поля допуска

Абсолютное значение (верхняя и/или нижняя границы), абсолютное или относительное отклонение

Глубина счета

0 – 999999

Индикация ГОДЕН/НЕ ГОДЕН (PASS/FAIL)

Если основной параметр находится в пределах допусков 9-ти ячеек BIN и второстепенный параметр тоже в допуске, то на передней панели будет индикация PASS, в противном случае – FAIL

Вспомогательные функции

Буфер данных

201 результат тестирования может быть сохранен в буфер в виде групп данных

Сохранение/загрузка настроек измерений

100 ячеек внутренней энергонезависимой памяти для сохранения настроек измерений 0 – 99

100 ячеек памяти для сохранения настроек измерений 0 – 99 на внешнем USB-накопителе

Функция блокировки клавиатуры

Кнопки передней панели могут быть заблокированы

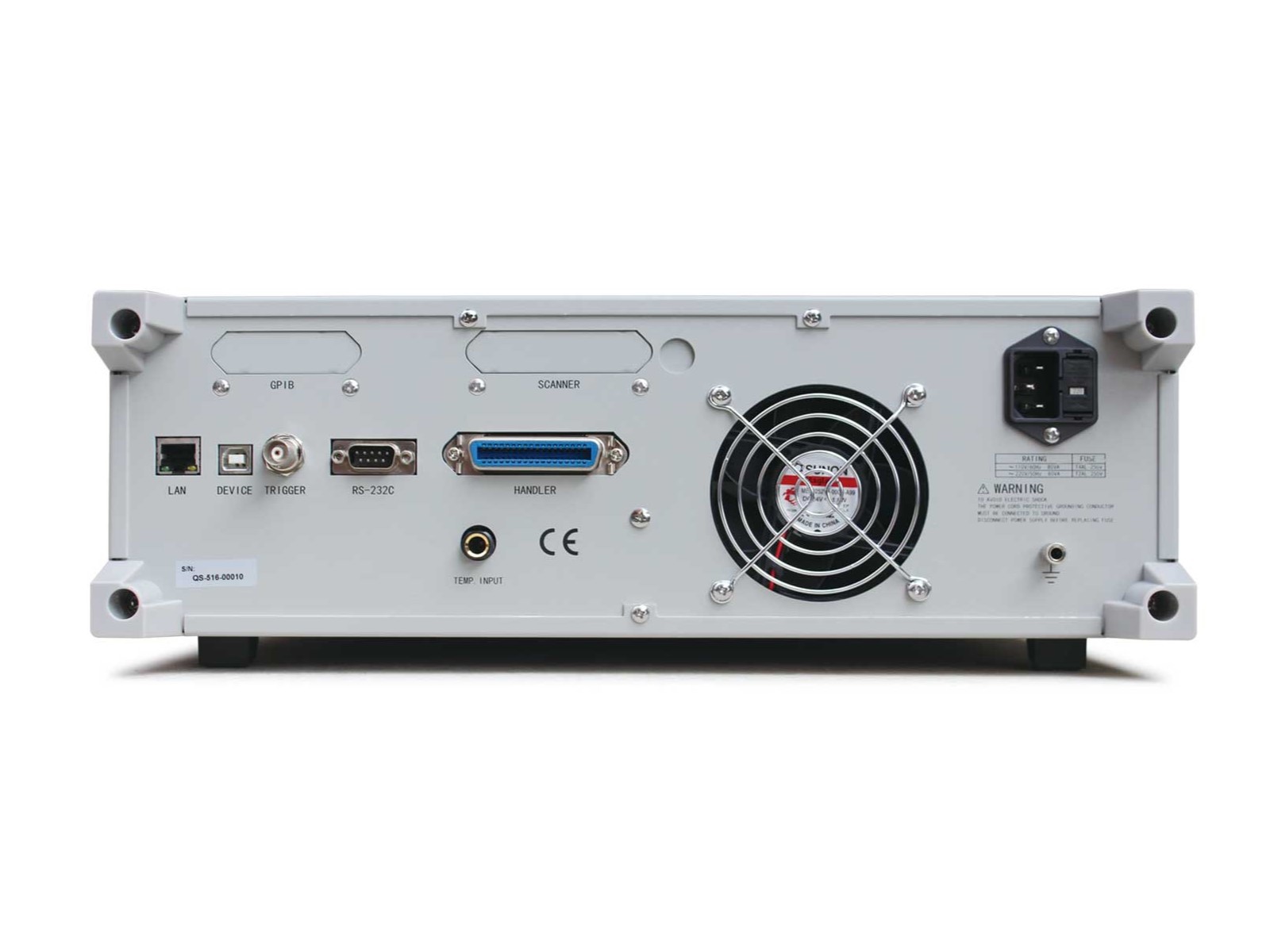

Порт USB HOST

Разъем USB типа A для подключения накопителя с файловой системой FAT16/FAT32 или сканера штрих-кодов

Порт USB DEVICE

Разъем USB типа B (4 контакта, розетка); Совместим с USBTMC-USB488 и USB 2.0

Используется для подключения внешнего управляющего устройства

LAN

10/100 BaseT Ethernet, 8 pins, два переключаемых режима скорости

HANDLER interface

Используется для вывода сигналов состояния ячеек BIN

Подключение внешних управляемых источников напряжения смещения

Возможность управления источниками напряжения смещения TH1778/TH1778S,

максимум 1 (TH1778) + 5 (TH1778S) (до 120 A MAX)

RS232

GPIB (опция)

24 pin порт D-Sub (D-24 class), розетка с поддержкой IEEE488.1, 2 и SCPI.

SCANNER (опция)

Габариты и масса

Габариты (ШxВxД)

400x132x425 мм

Масса

Не более 15 кг
