Функциональные возможности
- Высокая точность: использование технологии автоматической балансировки измерительного моста и четырехпроводной схемы Кельвина с конфигурацией портов 4T
- Высокая скорость: минимальное время измерений 5.6 мс
- Высокое разрешение: диагональ экрана 7 дюймов, разрешение 800×480 пикселей
- Функция сканирования по списку из 10 точек с несколькими параметрами
- Функции математической обработки
- Функция автоматического определения полярности варакторного диода
- Функция получения снимка экрана нажатием одной кнопки
- Функция записи нажатием одной кнопки
- Функция 10-уровневого допускового контроля с выдачей оповещения о результатах в виде звуковой или световой индикации
- Широкие возможности по сохранению данных: встроенное хранилище: 40 ячеек памяти настроек измерений; внешнее хранилище: возможность сохранения на внешний USB накопитель до 500 файлов настроек измерений, снимков экрана и файлов данных
- Высокая взаимозаменяемость: поддержка SCPI-команд, совместимость по коду с Keysight E4980A, E4980AL, HP4284A
Область применения
Измерение иммитанса
- Пассивных электронных компонентов: конденсаторов, дросселей, сердечников, резисторов, пьезоэлектрических устройств, трансформаторов, чип-компонентов
- Полупроводниковых компонентов: анализ паразитных параметров транзисторов, интегральных схем, схему правления светодиодами, статических ВФХ варакторов
- Прочих элементов электрических цепей: дорожек печатных плат, реле, переключателей, элементов питания и т.д.
- Оценка параметров элементов сетей передачи данных
- Диэлектрические материалы: измерения диэлектрической проницаемости и тангенса угла потерь пластика, керамики и других материалов
- Магнитные материалы: измерения магнитной проницаемости и тангенса угла потерь феррита, аморфных и других магнитных материалов
- Полупроводниковые материалы: измерения диэлектрической проницаемости, проводимости и ВФХ полупроводниковых материалов
- Жидкокристаллические материалы: измерения ВФХ, диэлектрической проницаемости и коэффициентов упругости
|
Параметр |
Значение |
|
|
Модель |
TH2836 |
|
|
Дисплей |
7 дюймов TFT ЖК-дисплей с разрешением 800×480, RGB |
|
|
Измерения на переменном токе |
Cp/Cs, Lp/Ls, Rp/Rs, |Z|, |Y|, R, X, G, B, θ, D, Q, Vac, Iac |
|
|
Измерения на постоянном токе |
Rdc, Vdc, Idc |
|
|
Частота тестового сигнала |
Диапазон |
от 4 Гц до 8.5 МГц |
|
Разрешение |
1 мГц |
|
|
Уровень тестового сигнала |
Напряжение (AC) |
на частотах от 4 Гц до 1 МГц：от 5 мВ до 2 В (СКЗ) на частотах от 1 до 8.5 МГц： от 5 мВ до 1 В (СКЗ) |
|
Разрешение |
100 мкВ |
|
|
Ток (AC) |
на частотах от 4 Гц до 2 МГц：от 50 мкА до 20 мА (СКЗ) на частотах от 2 до 8.5 МГц： от 50 мкА до 10 мА (СКЗ) |
|
|
Разрешение |
1 мкА |
|
|
Напряжение (DC) |
от 100 мВ до 2 В |
|
|
Разрешение |
100 мкВ |
|
| Напряжение |
от 0 до ±10 В |
|
|
Разрешение |
100 мкВ |
|
|
Ток |
от 0 до ±100 мА |
|
|
Разрешение |
1 мкА |
|
|
Схема измерения (подключения) |
Четырехпроводная (4TP) |
|
|
Длина кабеля |
0.1 метр |
|
|
Выходной импеданс |
100 Ом |
|
|
Время измерения (в режимах) |
Fast：5.6 мс Medium：120 мс Slow：230 мс |
|
|
Минимальная погрешность измерений |
1 кГц ：± 0.05 % |
|
|
Диапазон отображаемых значений |
a：1×10-18；Э：1×1018 |
|
|
Cs, Cp |
±1.00000 aФ – 999.999 ЭФ |
|
|
Ls, Lp |
±1.000000 aГн – 999.999 ЭГн |
|
|
D |
±0.00001 – 9.99999 |
|
|
Q |
±0.01 – 99999.9 |
|
|
R, Rs, Rp, X, Z, Rdc |
±1.00000 aОм – 999.999 ЭОм |
|
|
G,B,Y |
±1.00000 aСм – 99.9999 ЭСм |
|
|
Vdc |
±1.000000 aВ – 999.9999 ЭВ |
|
|
Idc |
±1.00000 aA – 999.999 ЭA |
|
|
θr |
±1.00000 арад – 3.14159 рад |
|
|
θd |
±0.0001° – 180.000° |
|
|
Δ% |
±0.0001 % – 999.999 % |
|
|
Сканирование по списку |
Кол-во точек: 10. Варьируемые параметры: измеряемая величина, частота тестового сигнала, переменное напряжение и ток, напряжение смещения и ток. |
|
|
Построение графиков |
Опционально |
|
|

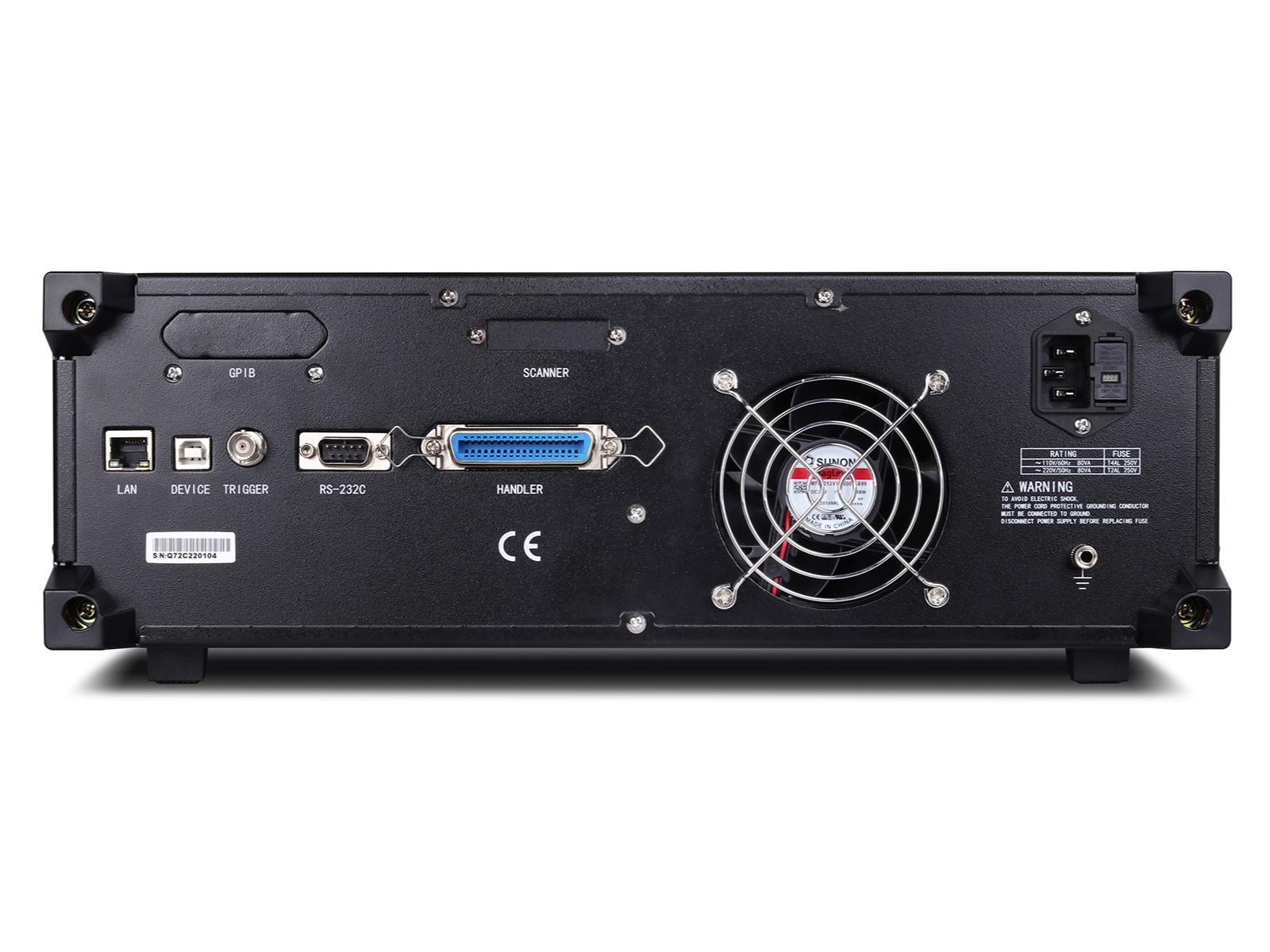

Интерфейсы |
USB HOST, USB DEVICE, HANDLER, RS232C |
|
|
Время прогрева |
60 минут |
|
|
Параметры питающей сети |
Напряжение 110±10 В или 220±22 В, частота от 47 до 63 Гц |
|
|
Потребляемая мощность |
80 В·А |
|
|
Габариты (ШxВxД) |
400x132x425 мм |
|
|
Масса |
не более 15 кг |
|
